工业用等电位汇流排BigBar

项目编号 5015847 | EAN码 4012195699361

产品编码 / 型号

长度

宽度	40 mm

高度

接口数目

产品描述

产品描述

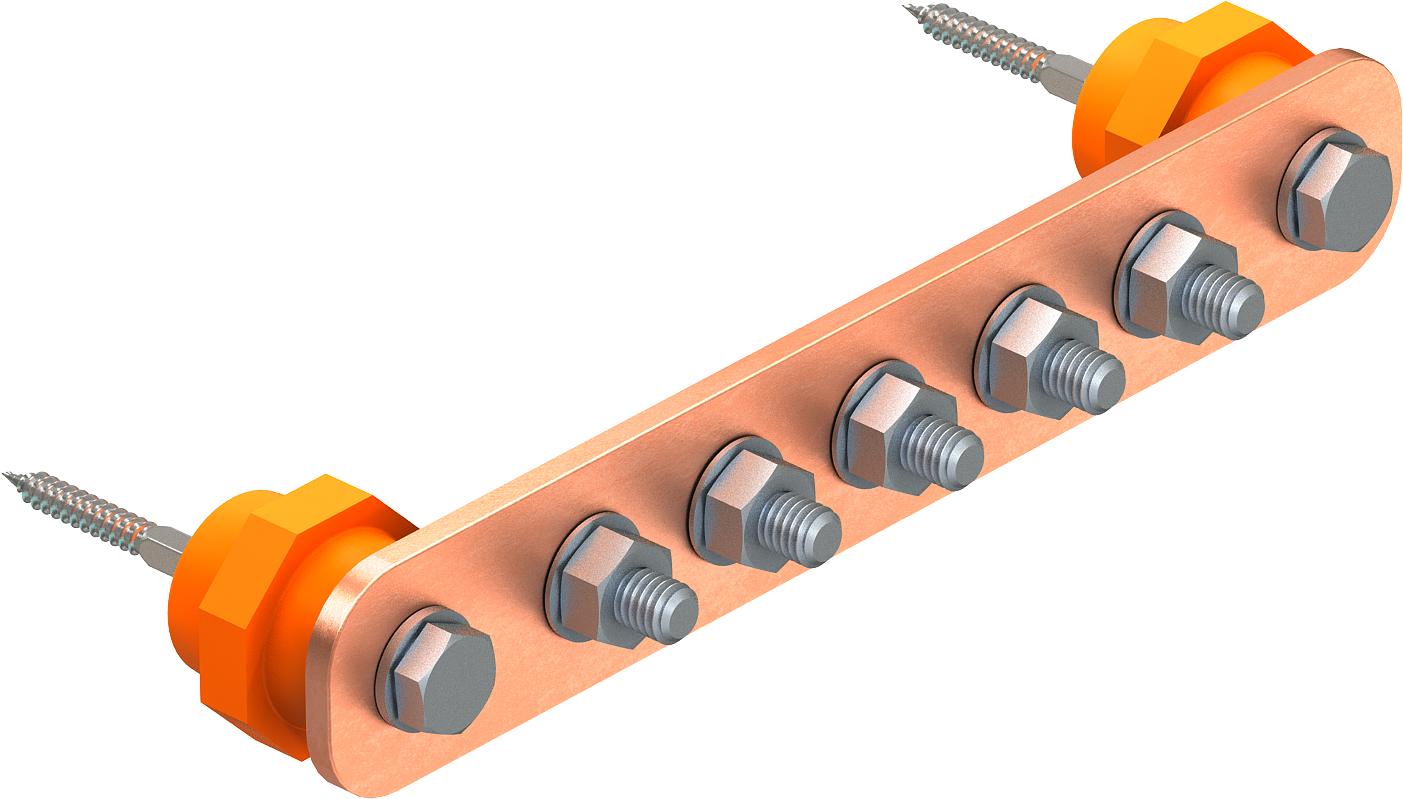

1802...：等电位汇流排，带绝缘支脚，广泛应用于工业领域

• 适合DIN VDE 0100-410和540规定的总电位平衡及VDE 0185-305（IEC 62305）规定的避雷电位平衡
• 借助于M10紧固螺栓可以在接触条上进行快速简单的安装
• 5或10种连接方式
• 厚度：6 mm；高度：40 mm
• 优质不锈钢（V2A）型号适用于外部区域
• 整套带有用于墙壁安装的插销和螺钉

技术资料

技术参数

圆导体连接总数量	14
宽度	40 mm
导轨材质	铜
尺寸	14xM10
接口数目	14
材料	铜
端子材质	铜

结构形式	固定式结构
绝缘体	是
规格	仅终端

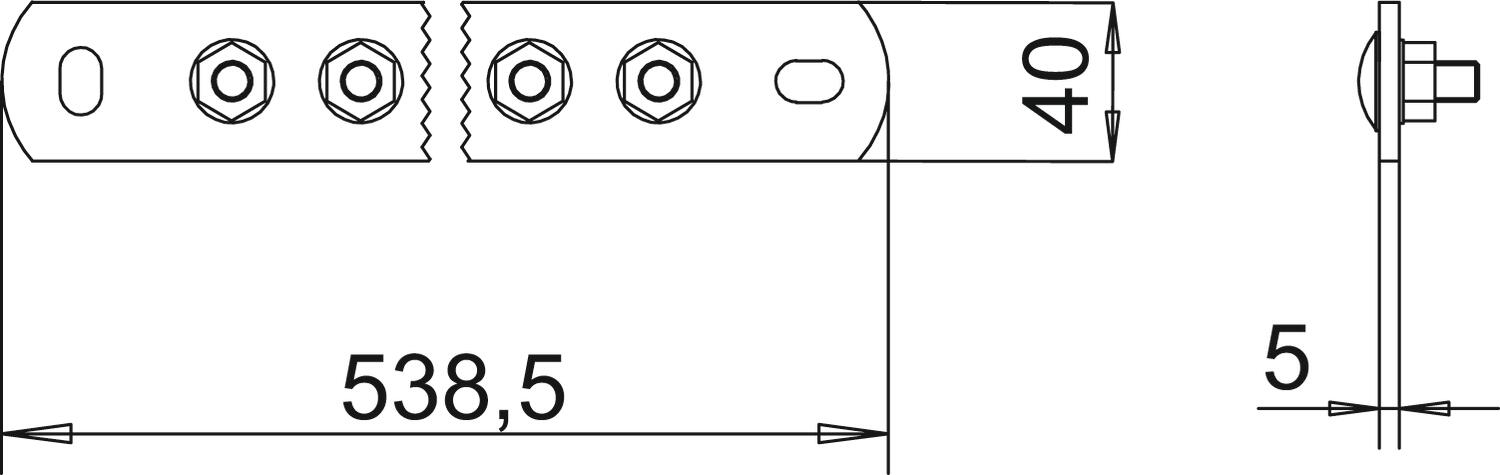

长度	538,5 mm
雷电载流量	H/100 kA
高度	5 mm

所有型号

所有型号

型号	长度	宽度	高度	接口数目	产品编码	数量
1802 5 CU	246 mm	40 mm	5 mm	5	5015830	个	1 个
1802 6 CU	278.5 mm	40 mm	5 mm	6	5015832	个	1 个
1802 8 CU	343.5 mm	40 mm	5 mm	8	5015836	个	1 个
1802 10 CU	408.5 mm	40 mm	5 mm	10	5015842	个	1 个
1802 12 CU	473.5 mm	40 mm	5 mm	12	5015844	个	1 个
1802 14 CU	538.5 mm	40 mm	5 mm	14	5015847	个	1 个
1802 20 CU	733.5 mm	40 mm	5 mm	20	5015849	个	1 个
1802 DC 5+1 CU	505 mm	40 mm	85 mm	6	5015870	个	1 个
1802 DC 5+5 CU	605 mm	40 mm	85 mm	10	5015874	个	1 个
