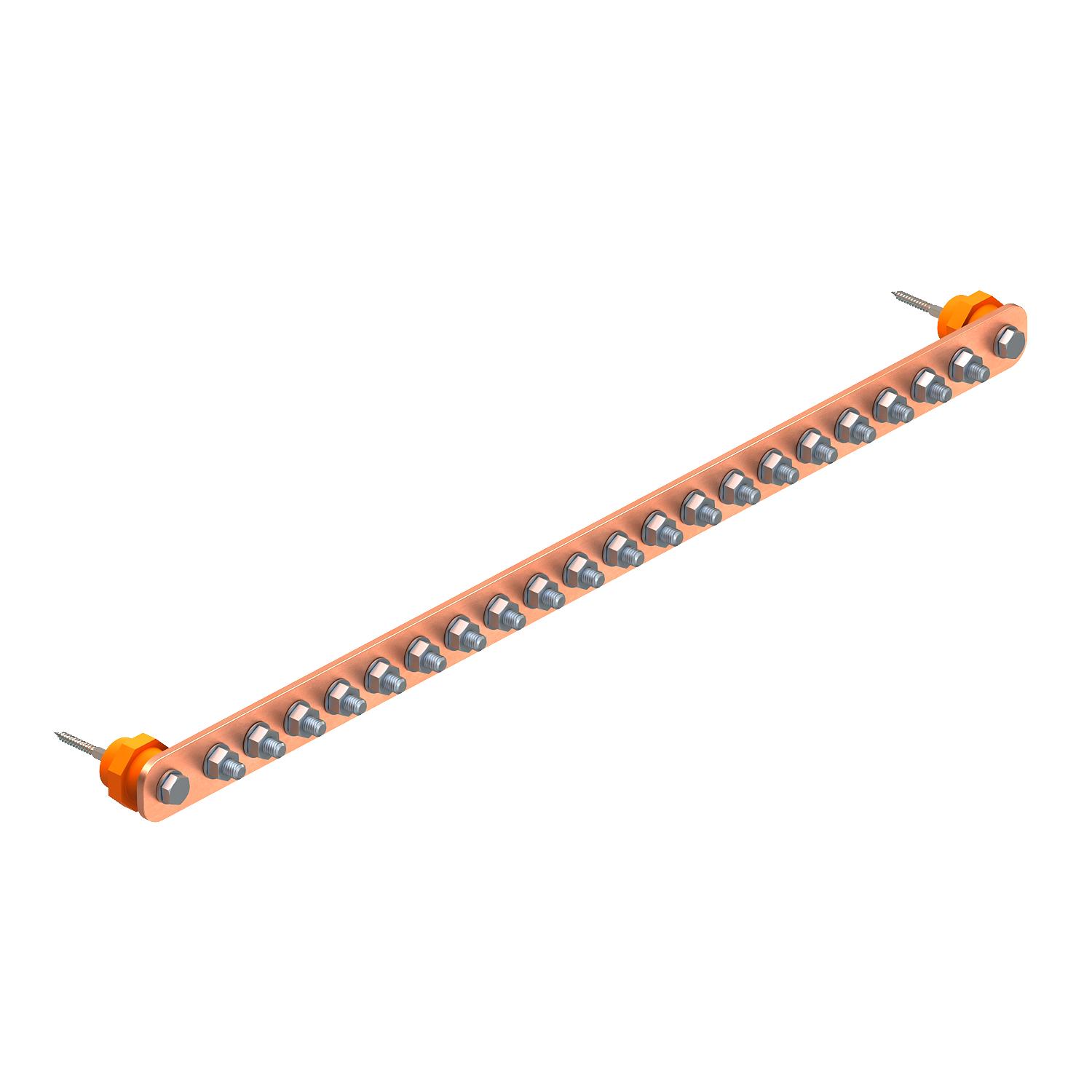

工业用等电位汇流排BigBar

项目编号 5015849 | EAN码 4012195699408

40 mm
产品描述

产品描述

1802...:等电位汇流排,带绝缘支脚,广泛应用于工业领域

• 适合DIN VDE 0100-410和540规定的总电位平衡及VDE 0185-305(IEC 62305)规定的避雷电位平衡
• 借助于M10紧固螺栓可以在接触条上进行快速简单的安装
• 5或10种连接方式
• 厚度:6 mm;高度:40 mm
• 优质不锈钢(V2A)型号适用于外部区域
• 整套带有用于墙壁安装的插销和螺钉
  • Lightning current-tested
技术资料

技术参数

圆导体连接总数量 20
宽度 40 mm
导轨材质
尺寸 20xM10
接口数目 20
材料
端子材质
结构形式 固定式结构
绝缘体
规格 仅终端

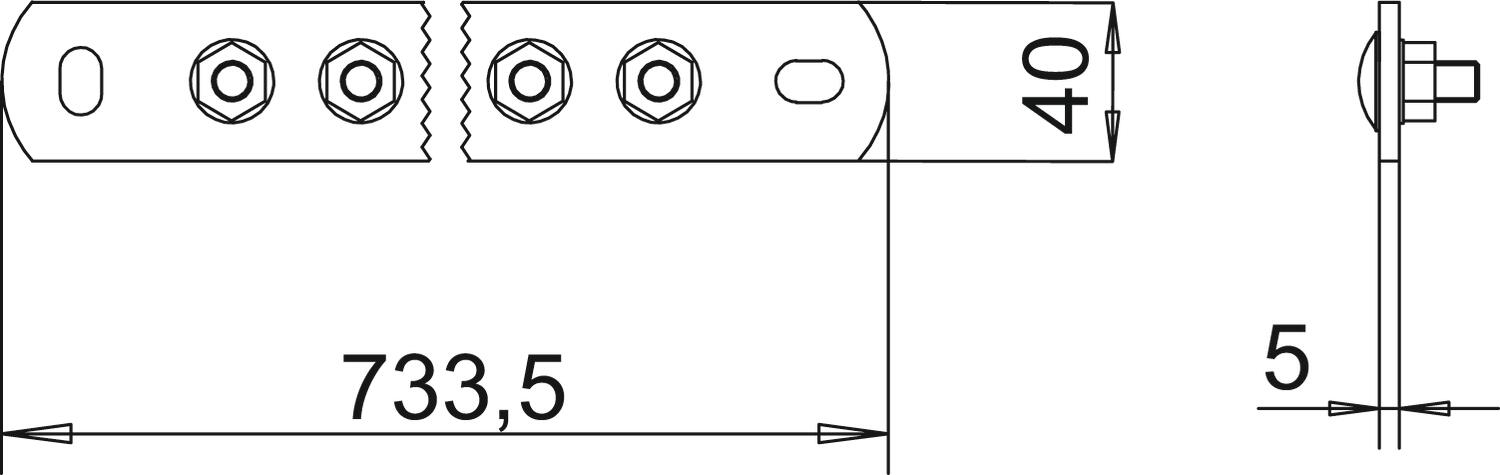

长度 733,5 mm
雷电载流量 H/100 kA
高度 5 mm
所有型号

所有型号

型号 长度 宽度 高度 接口数目 产品编码 数量
1802 5 CU 246 mm 40 mm 5 mm 5 5015830
1 个
1802 6 CU 278.5 mm 40 mm 5 mm 6 5015832
1 个
1802 8 CU 343.5 mm 40 mm 5 mm 8 5015836
1 个
1802 10 CU 408.5 mm 40 mm 5 mm 10 5015842
1 个
1802 12 CU 473.5 mm 40 mm 5 mm 12 5015844
1 个
1802 14 CU 538.5 mm 40 mm 5 mm 14 5015847
1 个
1802 20 CU 733.5 mm 40 mm 5 mm 20 5015849
1 个
1802 DC 5+1 CU 505 mm 40 mm 85 mm 6 5015870
1 个
1802 DC 5+5 CU 605 mm 40 mm 85 mm 10 5015874
1 个
下载

下载

下载

下载

1802 20 CU / 5015849
