GR-Magic® 105 G网格桥架 3000 | 300 | 105 | 4.8 | 268 | 否
morepic-1 morepic-2 video-1 video-2

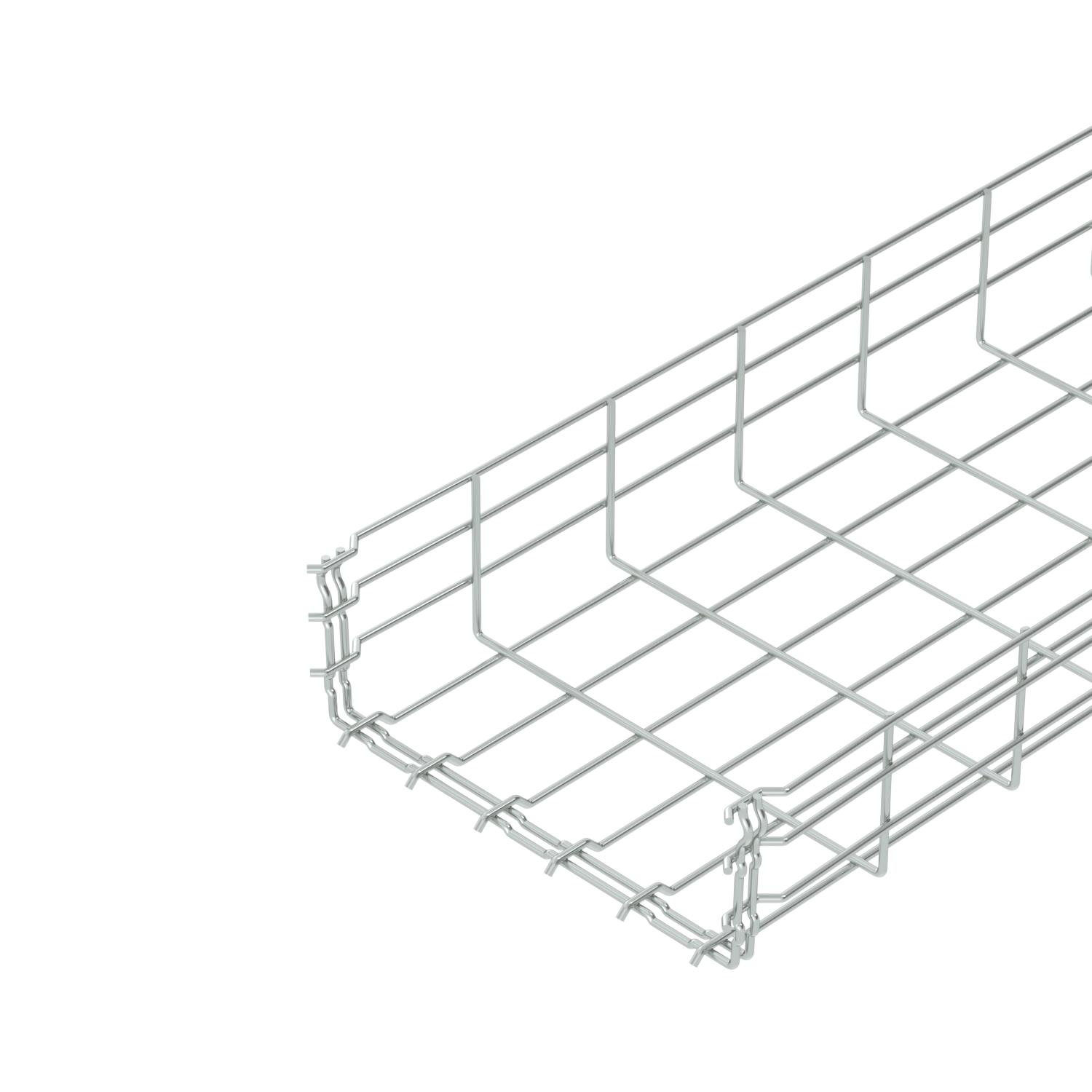

GR-Magic® 105 G网格桥架

项目编号 6002408 | EAN码 4012196020638

3000 mm
105 mm
否
产品描述
产品描述
带模制连接件、侧高为105 mm的网栅线缆槽。
屏蔽衰减，无盖板15 dB，带盖板25 dB。
  • 电气、电子、信息技术注册协会，德国
  • 保险商实验室公司，美国
  • RINA 1861, Ship Classification, Certification and Services
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA declaration of conformity
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 4,356 kg CO₂e / 1 米
一体式隔板 无
不锈钢，已酸洗 否
功能维护 否
可用截面 26800 mm²
可用截面 268 cm²
宽度 11,81 in
宽度 300 mm

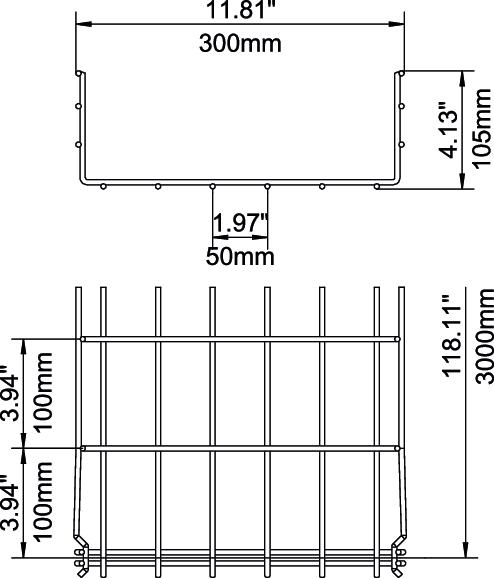

尺寸 105x300x3000
尺寸 B 300 mm
尺寸H 108 mm
支撑距离1.5 m 0,8 kN/m
支撑间距 1.0m 1,6 kN/m
支撑间距2.0 m 0,33 kN/m
支撑间距2.0 m 0,5 kN/m
支撑间距3.0 m 0,3 kN/m
无螺纹连接件 是
材料 钢
电缆拖链系统连接器类型 卡紧
表面 电镀锌
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 集成连接件
钢丝直径 4,8 mm
长度 3000 mm
长跨距规格 否
颜色 锌
高度 4,13 in
高度 105 mm
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 功能维护 产品编码 数量
GRM 105 100 G 3000 mm 100 mm 105 mm 3.9 mm 82 cm² 否 6002402
3 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3.9 mm 130 cm² 否 6002404
3 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4.8 mm 175 cm² 否 6002406
3 m
GRM 105 300 G 3000 mm 300 mm 105 mm 4.8 mm 268 cm² 否 6002408
3 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4.8 mm 363 cm² 否 6002410
3 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4.8 mm 459 cm² 否 6002415
3 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4.8 mm 554 cm² 否 6002417
3 m
附件

系统附件

产品 型号 产品编码 数量

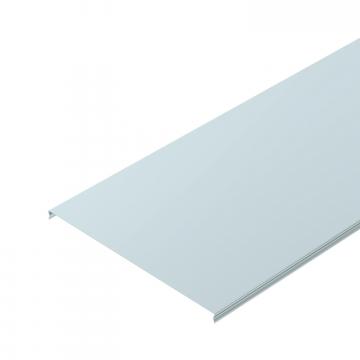

网格式桥架盖板FS，可扣紧 网格式桥架盖板FS，可扣紧 DGRR 300 FS 6001848
3 m
转角连接件 G 转角连接件 G GEV 36 G 6016715
20 个

安装附件

产品 型号 产品编码 数量
隔板85 FS 隔板85 FS TSG 85 FS 6062114
3 m
下线板 FS 下线板 FS KAB GR FS 6220139
10 个
