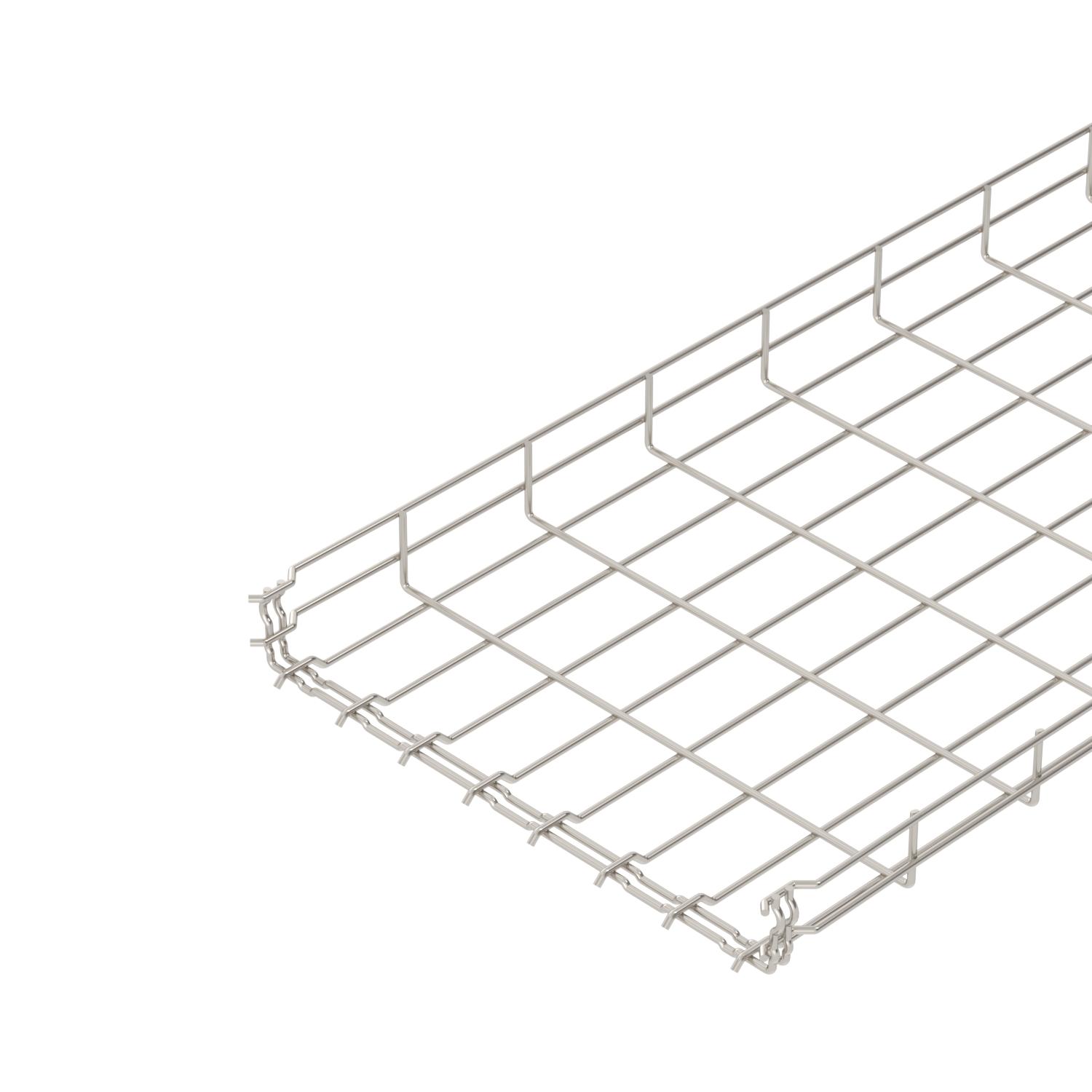

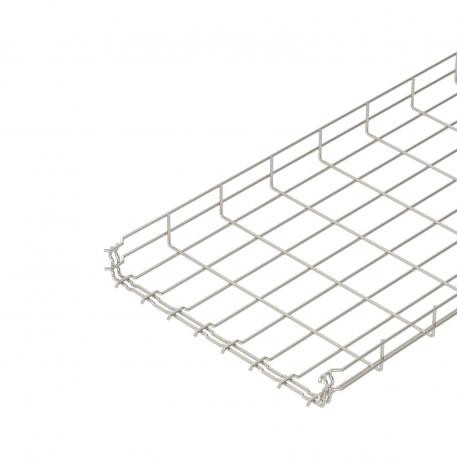

GR-Magic® 55 A2 网格桥架

项目编号 6001080 | EAN码 4012196102198

3000 mm
55 mm
产品描述

产品描述

带模制连接件、侧高为55 mm的网栅线缆槽。
电磁屏蔽，无盖时 15 dB，有盖时 25 dB。
  • 电气、电子、信息技术注册协会，德国
  • RINA 1861, Ship Classification, Certification and Services
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • Function maintenance class E30
  • Function maintenance class E60
  • Function maintenance class E90
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 0,925 kg CO₂e / 1 米
一体式隔板 无
不锈钢，已酸洗 是
功能维护 是
可用截面 175 cm²
可用截面 17500 mm²
宽度 16 in
宽度 400 mm

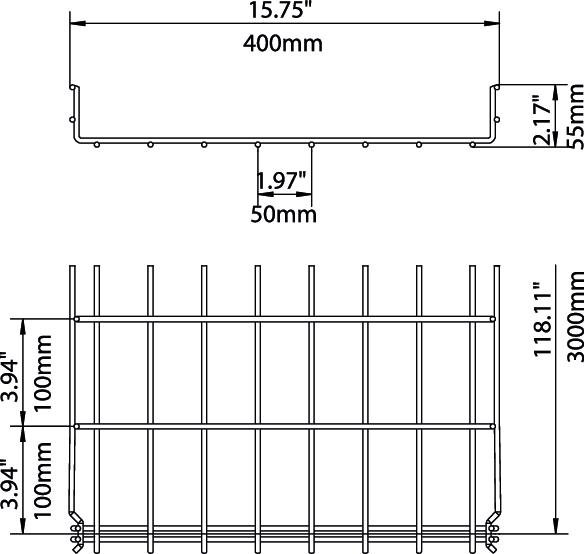

尺寸 55x400x3000
尺寸 B 400 mm
尺寸H 58 mm
支撑距离1.5 m 0,6 kN/m
支撑间距 1.0m 0,9 kN/m
支撑间距2.0 m 0,3 kN/m
支撑间距2.0 m 0,25 kN/m
无螺纹连接件 是
材料 优质不锈钢1.4301
电缆拖链系统连接器类型 卡紧
表面 亮面，重新加工
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 集成连接件
钢丝直径 4,8 mm
长度 3000 mm
颜色 优质钢
高度 2,17 in
高度 55 mm

技术资料

GRM 55 VA型网栅线缆槽负载图

GRM 55 VA型网栅线缆槽负载图
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 功能维护 产品编码 数量
GRM 55 50 A2 3000 mm 50 mm 55 mm 3.9 mm 16 cm² 是 6001070
3 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3.9 mm 40 cm² 是 6001072
3 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3.9 mm 63 cm² 是 6001074
3 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3.9 mm 87 cm² 是 6001076
3 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4.8 mm 129 cm² 是 6001078
3 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4.8 mm 175 cm² 是 6001080
3 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4.8 mm 220 cm² 否 6001082
3 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4.8 mm 265 cm² 否 6001085
3 m
附件

系统附件

产品 型号 产品编码 数量

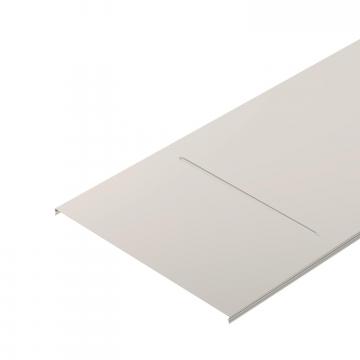

网格式桥架盖板A2，可扣紧 网格式桥架盖板A2，可扣紧 DGRR 400 A2 6001870
3 m
转角连接件A2 转角连接件A2 GEV 36 A2 6016731
20 个
