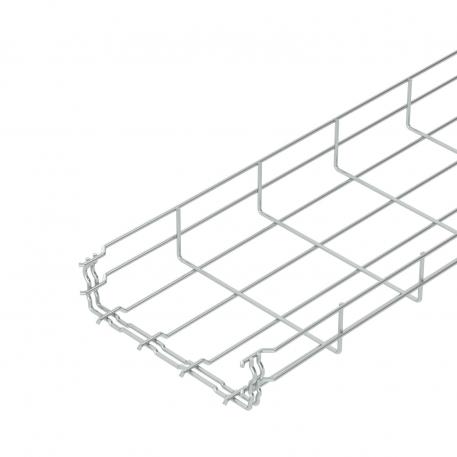

GR-Magic® 55 G网格桥架 3000 | 200 | 55 | 3.9 | 87 | 是
morepic-1 morepic-2 video-1 video-2 video-3

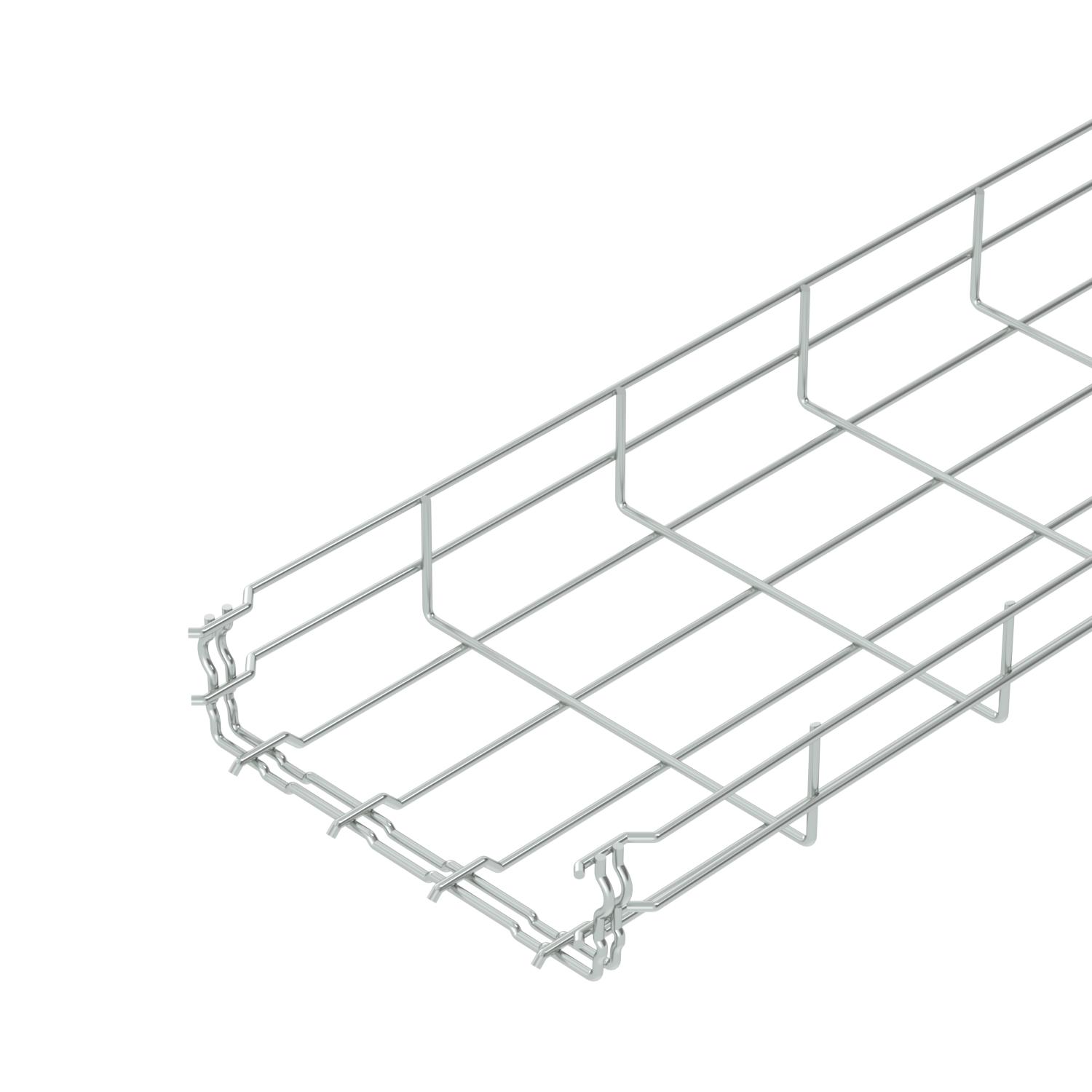

GR-Magic® 55 G网格桥架

项目编号 6001446 | EAN码 4012196858613

3000 mm
55 mm
产品描述

产品描述

带快速连接头的侧高为55 mm的网格式桥架。
电磁屏蔽，无盖时 15 dB，有盖时 25 dB。

您可以在相应的认证中找到有关UL分类的详细信息。
  • RINA 1861, Ship Classification, Certification and Services
  • 电气、电子、信息技术注册协会，德国
  • 保险商实验室公司，美国
  • 保险商实验室公司，美国
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA Konformitätserklärung
  • Function maintenance class E30
  • Function maintenance class E60
  • Function maintenance class E90
技术资料

技术参数

一体式隔板 无
不锈钢，已酸洗 否
功能维护 是
可用截面 8700 mm²
可用截面 87 cm²
尺寸 55x200x3000
无螺纹连接件 是
材料 钢
电缆拖链系统连接器类型 卡紧
表面 电镀锌
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 集成连接件
钢丝直径 3,9 mm
长跨距规格 否
防火 功能完整性：电缆专用支撑结构

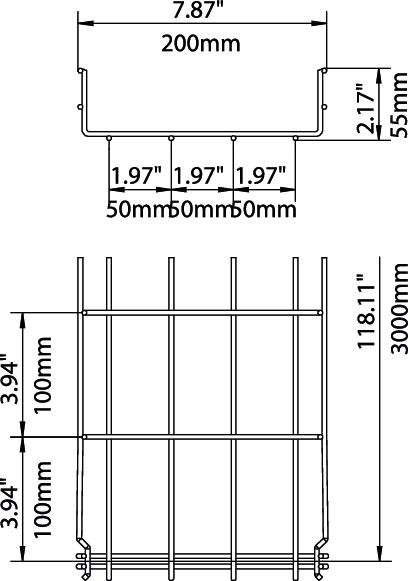

尺寸

宽度 200 mm
宽度 7,87 in
尺寸 B 200 mm
尺寸H 58 mm
长度 3000 mm
高度 2,17 in
高度 55 mm

负载

支撑距离1.5 m 0,2 kN/m
支撑间距 1.0m 0,35 kN/m
支撑间距2.0 m 0,1 kN/m
支撑间距2.0 m 0,1 kN/m

技术资料

GRM 35型GR-Magic网栅电缆托盘负载图

GRM 35型GR-Magic网栅电缆托盘负载图
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 功能维护 产品编码 数量
GRM 55 50 G 3000 mm 50 mm 55 mm 3.9 mm 16 cm² 是 6001441
3 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3.9 mm 40 cm² 是 6001442
3 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3.9 mm 63 cm² 是 6001444
3 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3.9 mm 87 cm² 是 6001446
3 m
GRM 55 200 4.8 G 3000 mm 200 mm 55 mm 4.8 mm 87 cm² 是 6001447
3 m
GRM 55 300 G 3000 mm 300 mm 55 mm 4.8 mm 129 cm² 是 6001448
3 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4.8 mm 175 cm² 是 6001450
3 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4.8 mm 220 cm² 否 6001452
3 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4.8 mm 265 cm² 否 6001454
3 m
附件

系统附件

产品 型号 产品编码 数量
网格式桥架盖板FS，可扣紧 网格式桥架盖板FS，可扣紧 DGRR 200 FS 6001846
3 m
转角连接件 G 转角连接件 G GEV 36 G 6016715
20 个

安装附件

产品 型号 产品编码 数量
隔板45 FS 隔板45 FS TSG 45 FS 6062033
3 m
下线板 FS 下线板 FS KAB GR FS 6220139
10 个
