固定夹 732 A4

项目编号 1362467 | EAN码 4012196599790

不锈钢,防锈等级 1.4571
产品描述

产品描述

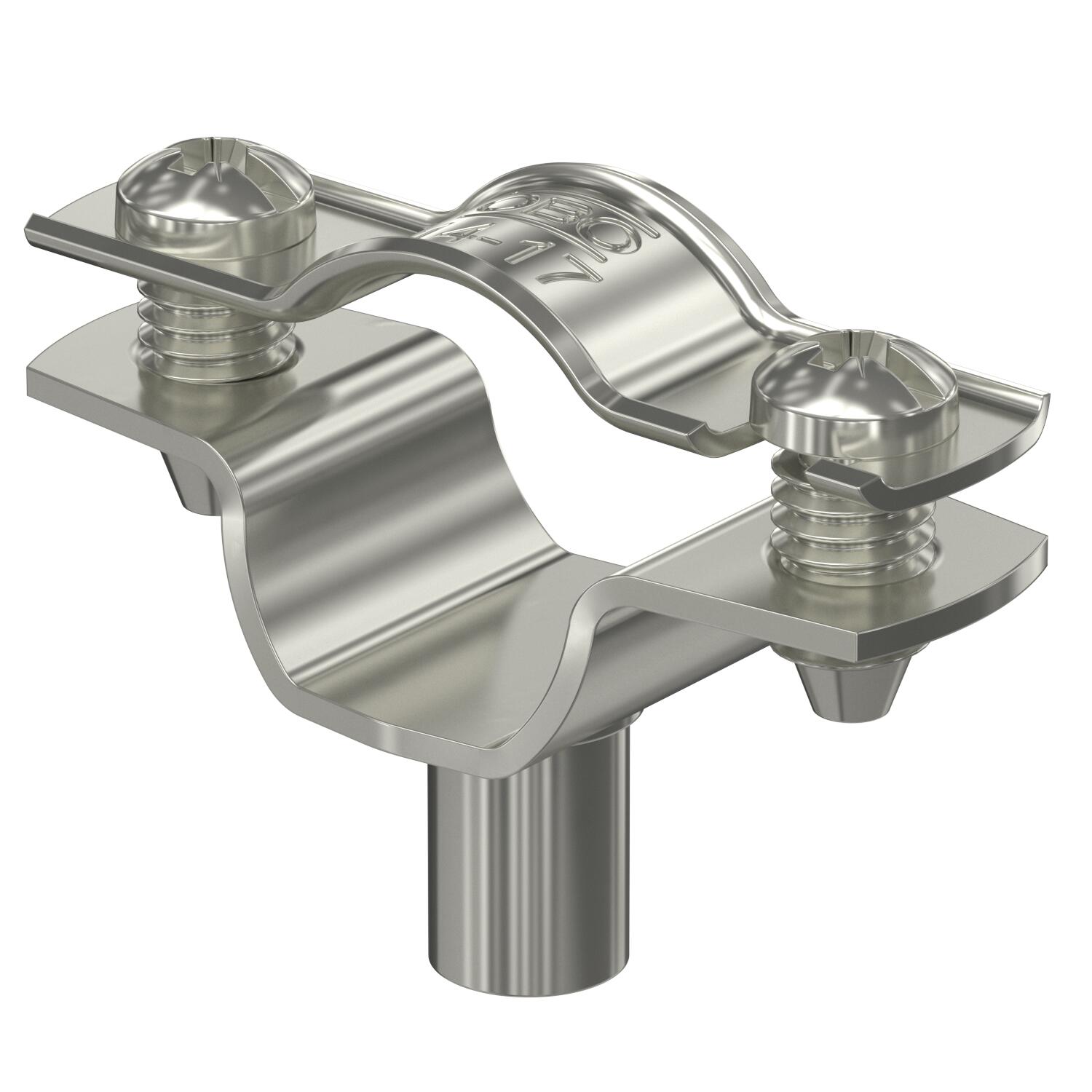

间隔夹,用于在墙壁、天花板和地板上安装管道和电缆。 上部带有自锁装置。 通过带有内螺纹的颈部固定。

根据 DIN 4102 第 12 部分功能维护认证,功能维护等级 E 30 至 E 90。
  • 电气、电子、信息技术注册协会,德国
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Function maintenance class E30
  • Function maintenance class E60
  • Function maintenance class E90
技术资料

技术参数

到墙的距离
固定方式 螺纹连接
塑料盖

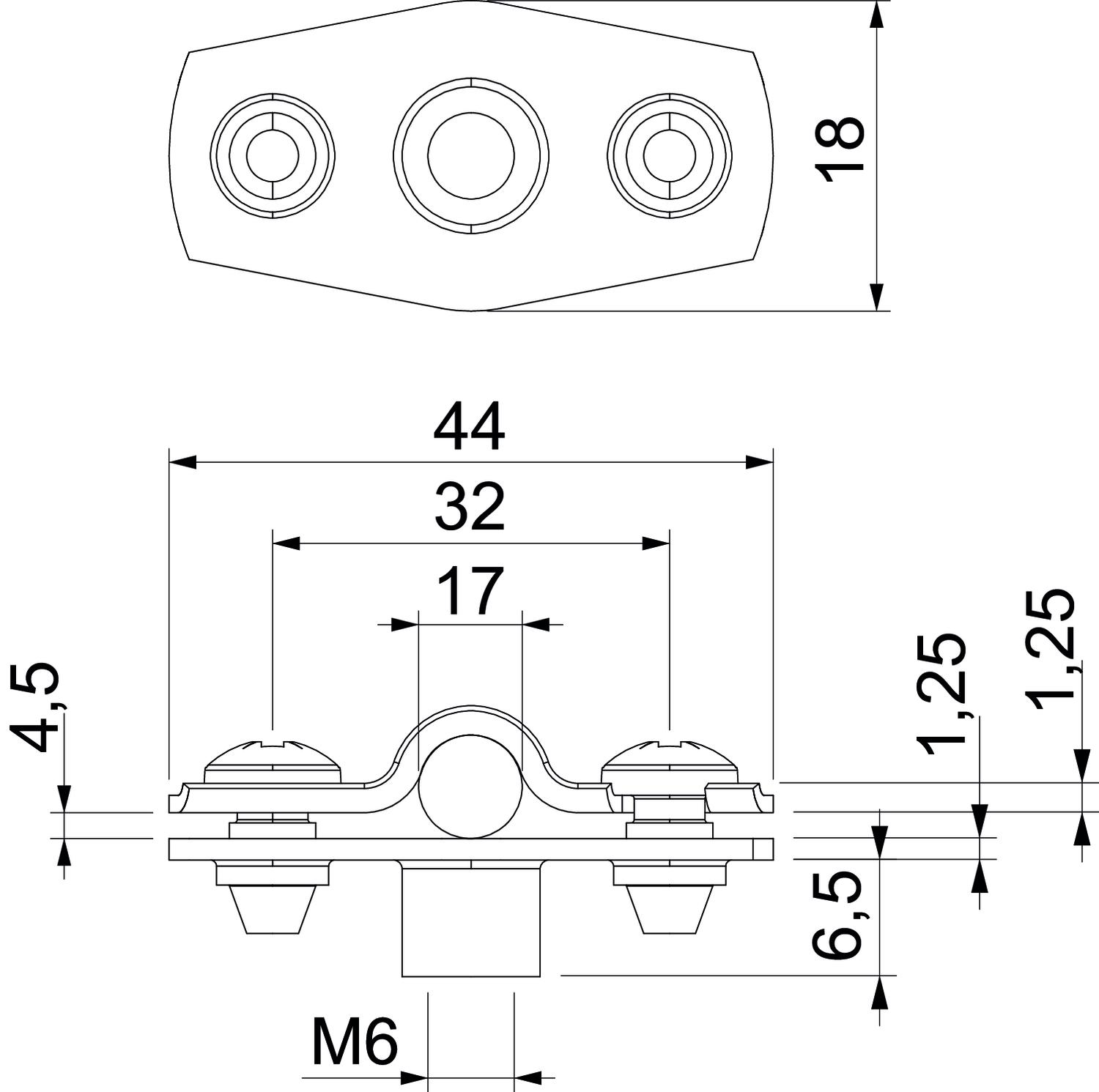

尺寸 14-17mm
尺寸 A 44 mm
尺寸 B 32 mm
尺寸 b 18 mm
尺寸 D 17 mm
尺寸 d max. 17 mm
尺寸 H1 12 mm
尺寸 x 4,5 mm
尺寸t1 (mm) 1,25
尺寸t2 (mm) 1,25
抗紫外线
无卤
最大夹紧范围 D 17 mm
最小夹紧范围 D 14 mm
最小尺寸 d 14 mm
材料 不锈钢,防锈等级 1.4571
材料厚度 1,25 mm
电缆/管道数量 1
规格 封闭式
适用于防火区域
适用直径 14 - 17
所有型号

所有型号

型号 材料厚度 最小夹紧范围 D 最大夹紧范围 D 材料 产品编码 数量
ASG 732 6 A4 1.25 mm 5 mm 6 mm 不锈钢,防锈等级 1.4571 1362454
25 个
ASG 732 7 A4 1.25 mm 6 mm 7 mm 不锈钢,防锈等级 1.4571 1362456
25 个
ASG 732 8 A4 1.25 mm 7 mm 8 mm 不锈钢,防锈等级 1.4571 1362458
25 个
ASG 732 10 A4 1.25 mm 8 mm 10 mm 不锈钢,防锈等级 1.4571 1362460
25 个
ASG 732 12 A4 1.25 mm 10 mm 12 mm 不锈钢,防锈等级 1.4571 1362462
25 个
ASG 732 14 A4 1.25 mm 12 mm 14 mm 不锈钢,防锈等级 1.4571 1362464
25 个
ASG 732 17 A4 1.25 mm 14 mm 17 mm 不锈钢,防锈等级 1.4571 1362467
25 个
ASG 732 20 A4 1.25 mm 17 mm 20 mm 不锈钢,防锈等级 1.4571 1362469
25 个
ASG 732 25 A4 1.25 mm 20 mm 25 mm 不锈钢,防锈等级 1.4571 1362472
25 个
ASG 732 30 A4 1.5 mm 25 mm 30 mm 不锈钢,防锈等级 1.4571 1362474
20 个
ASG 732 36 A4 1.5 mm 30 mm 36 mm 不锈钢,防锈等级 1.4571 1362478
20 个
ASG 732 44 A4 1.5 mm 36 mm 44 mm 不锈钢,防锈等级 1.4571 1362482
20 个
ASG 732 53 A4 1.5 mm 44 mm 53 mm 不锈钢,防锈等级 1.4571 1362486
20 个
ASG 732 63 A4 1.5 mm 53 mm 63 mm 不锈钢,防锈等级 1.4571 1362489
20 个
下载

下载
下载

下载

ASG 732 17 A4 / 1362467
