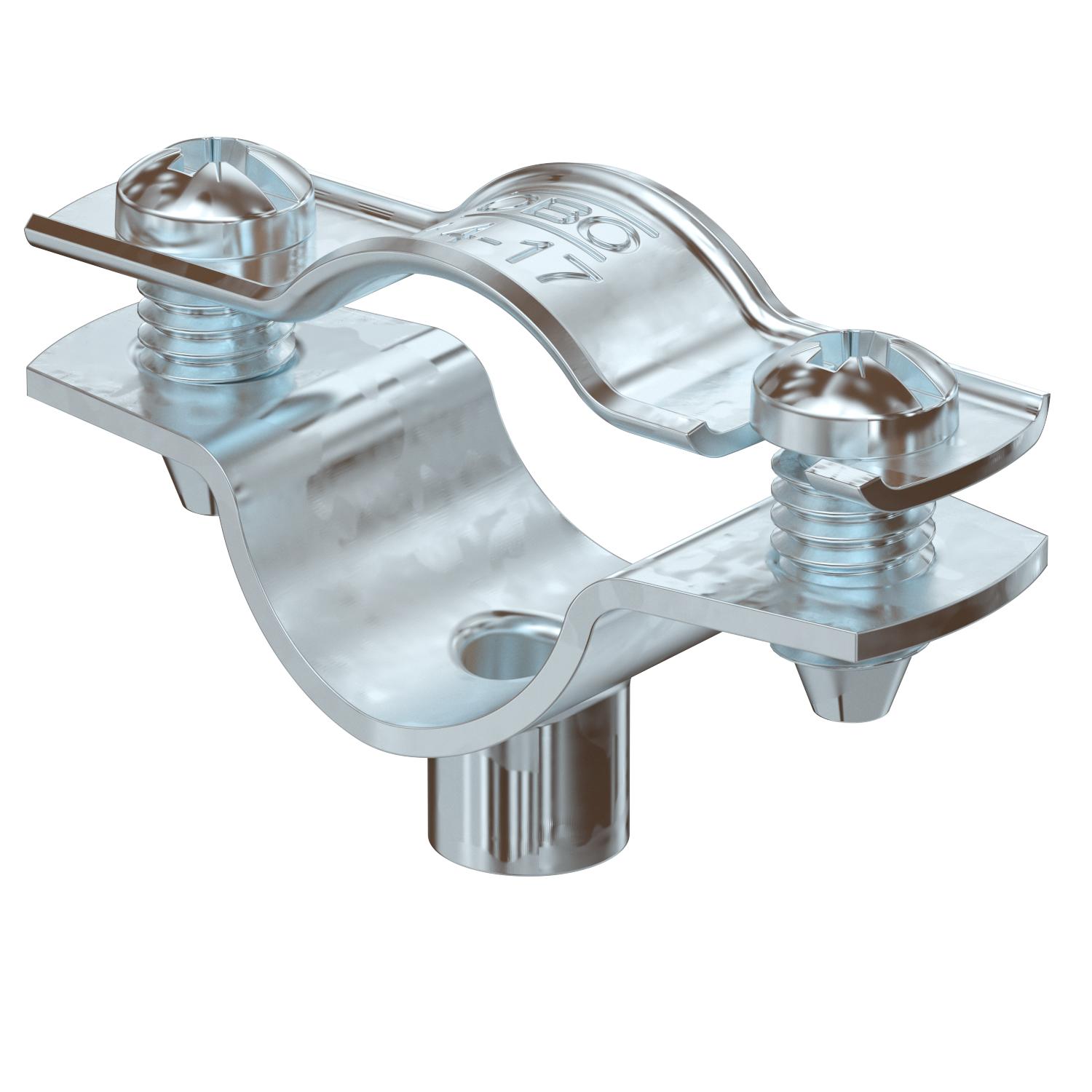

固定夹 732 FT

项目编号 1362367 | EAN码 4012196599394

热浸镀锌
产品描述

产品描述

固定夹,用于在墙壁,天花板和地板上安装管道和电缆。 上部带有自锁装置 通过带有内螺纹的颈部固定。 表面处理G或FT尺寸为20的夹子适合与钉子或打螺栓工具安装。

符合DIN 4102第12部分的电气功能维护认证,功能维护等级E 30至E 90
  • 电气、电子、信息技术注册协会,德国
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Function maintenance class E30
  • Function maintenance class E60
  • Function maintenance class E90
技术资料

技术参数

到墙的距离
固定方式 螺纹连接
塑料盖

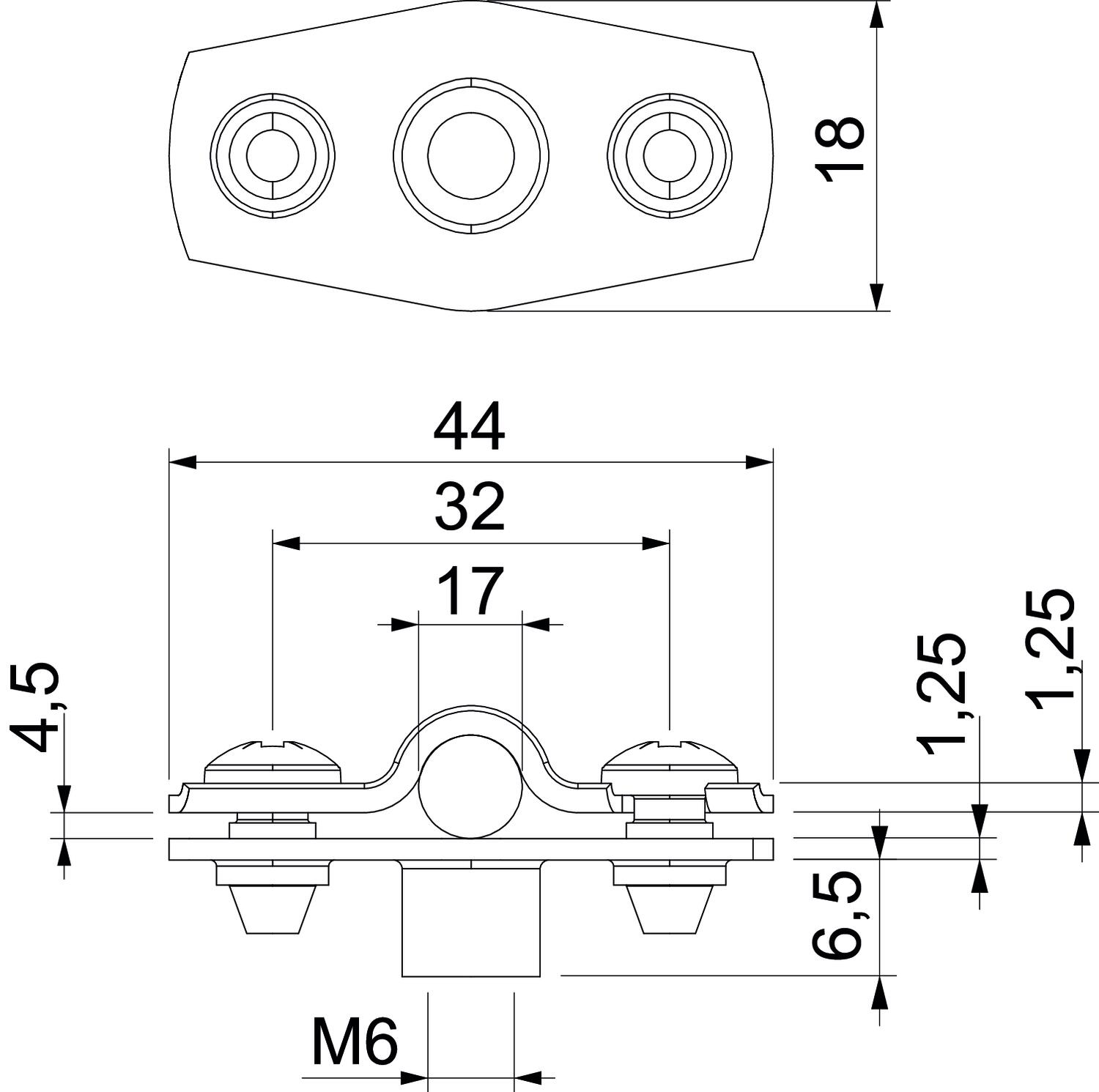

尺寸 14-17mm
尺寸 A 44 mm
尺寸 B 32 mm
尺寸 b 18 mm
尺寸 D 17 mm
尺寸 d max. 17 mm
尺寸 H1 6,5 mm
尺寸 x 4,5 mm
尺寸t1 (mm) 1,25
尺寸t2 (mm) 1,25
抗紫外线
无卤
最大夹紧范围 D 17 mm
最小夹紧范围 D 14 mm
最小尺寸 d 14 mm
材料
材料厚度 1,25 mm
电缆/管道数量 1
表面 热浸镀锌
规格 封闭式
适用于防火区域
适用直径 14 - 17
所有型号

所有型号

型号 材料厚度 最小夹紧范围 D 最大夹紧范围 D 材料 表面 产品编码 数量
ASG 732 6 FT 1.25 mm 5 mm 6 mm 热浸镀锌 1362354
25 个
ASG 732 7 FT 1.25 mm 6 mm 7 mm 热浸镀锌 1362356
25 个
ASG 732 8 FT 1.25 mm 7 mm 8 mm 热浸镀锌 1362358
25 个
ASG 732 10 FT 1.25 mm 8 mm 10 mm 热浸镀锌 1362360
25 个
ASG 732 12 FT 1.25 mm 10 mm 12 mm 热浸镀锌 1362362
25 个
ASG 732 14 FT 1.25 mm 12 mm 14 mm 热浸镀锌 1362364
25 个
ASG 732 17 FT 1.25 mm 14 mm 17 mm 热浸镀锌 1362367
25 个
ASG 732 20 FT 1.25 mm 17 mm 20 mm 热浸镀锌 1362369
25 个

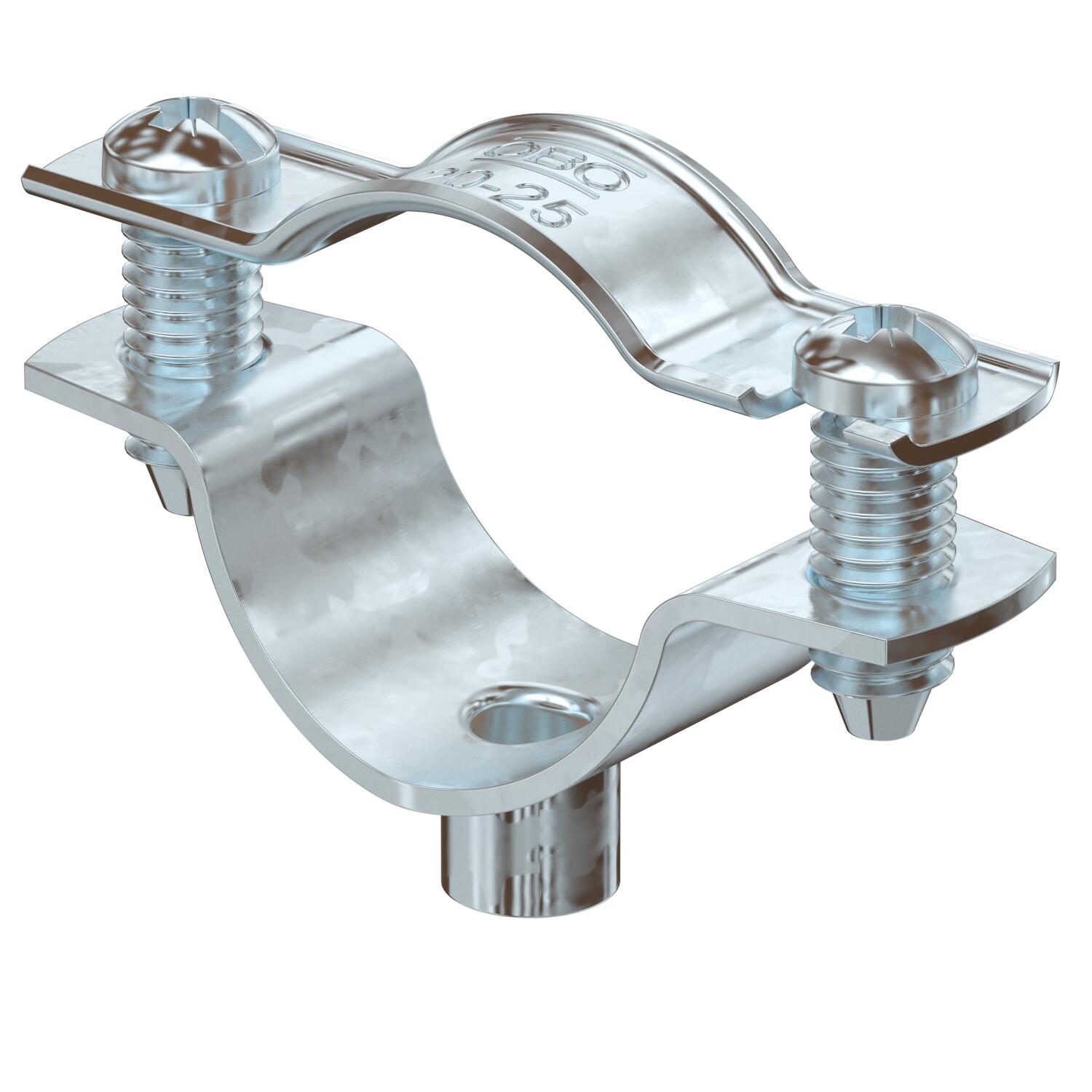

ASG 732 25 FT 1.25 mm 20 mm 25 mm 热浸镀锌 1362372
25 个
ASG 732 30 FT 1.5 mm 25 mm 30 mm 热浸镀锌 1362374
20 个
ASG 732 36 FT 1.5 mm 30 mm 36 mm 热浸镀锌 1362378
20 个
ASG 732 44 FT 1.5 mm 36 mm 44 mm 热浸镀锌 1362382
20 个
ASG 732 53 FT 1.5 mm 44 mm 53 mm 热浸镀锌 1362386
20 个
ASG 732 63 FT 1.5 mm 53 mm 63 mm 热浸镀锌 1362389
20 个
