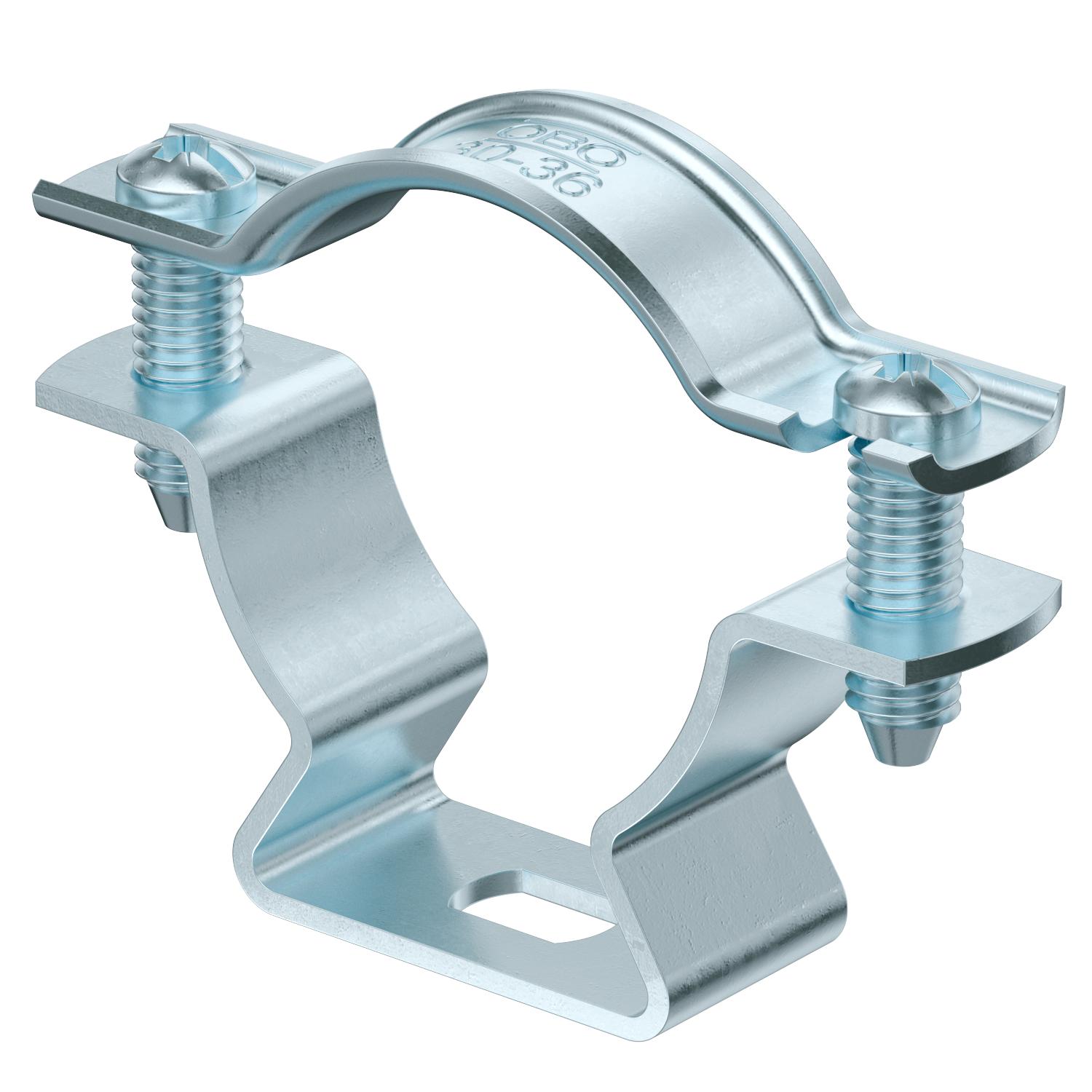

固定夹 733 G

项目编号 1362776 | EAN码 4012196600090

1.5 mm
电镀锌
产品描述

产品描述

间隔夹,用于在墙壁、天花板和地板上安装管道和电缆。 上部带有自锁装置。 通过细长孔连接。

根据 DIN 4102 第 12 部分功能维护认证,功能维护等级 E 30 至 E 90。
  • 电气、电子、信息技术注册协会,德国
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • UKCA declaration of conformity
  • Function maintenance class E30
  • Function maintenance class E60
  • Function maintenance class E90
技术资料

技术参数

到墙的距离
固定方式 螺丝孔
塑料盖

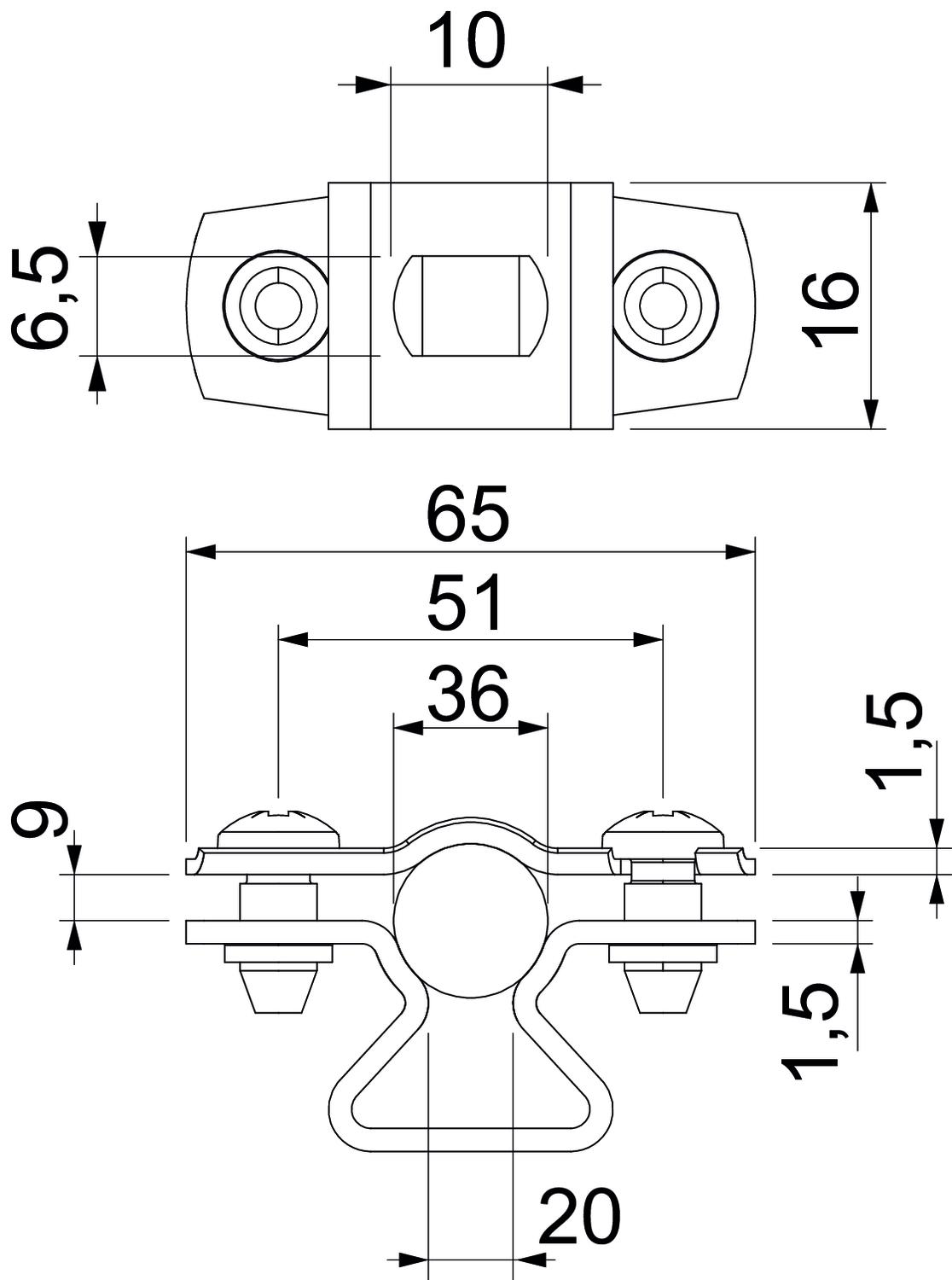

尺寸 30-36mm
尺寸 A 65 mm
尺寸 B 51 mm
尺寸 b 16 mm
尺寸 D 36 mm
尺寸 d max. 36 mm
尺寸 L 10 mm
尺寸 s 20 mm
尺寸 x 9 mm
尺寸t1 (mm) 1,5
尺寸t2 (mm) 1,5
抗紫外线
无卤
最大夹紧范围 D 36 mm
最小夹紧范围 D 30 mm
最小尺寸 d 30 mm
材料
材料厚度 1,5 mm
电缆/管道数量 1
表面 电镀锌
规格 封闭式
适用于防火区域
适用直径 30 - 36
所有型号

所有型号

型号 材料厚度 最小夹紧范围 D 最大夹紧范围 D 材料 表面 产品编码 数量
ASL 733 10 G 1.5 mm 8 mm 10 mm 电镀锌 1362754
25 个
ASL 733 12 G 1.5 mm 10 mm 12 mm 电镀锌 1362756
25 个
ASL 733 14 G 1.5 mm 12 mm 14 mm 电镀锌 1362758
25 个
ASL 733 17 G 1.5 mm 14 mm 17 mm 电镀锌 1362762
25 个
ASL 733 20 G 1.5 mm 17 mm 20 mm 电镀锌 1362764
25 个
ASL 733 25 G 1.5 mm 20 mm 25 mm 电镀锌 1362768
25 个
ASL 733 30 G 1.5 mm 25 mm 30 mm 电镀锌 1362772
20 个
ASL 733 36 G 1.5 mm 30 mm 36 mm 电镀锌 1362776
20 个
ASL 733 44 G 1.5 mm 36 mm 44 mm 电镀锌 1362780
20 个
ASL 733 53 G 1.5 mm 44 mm 53 mm 电镀锌 1362784
20 个
ASL 733 63 G 1.5 mm 53 mm 63 mm 电镀锌 1362788
20 个
