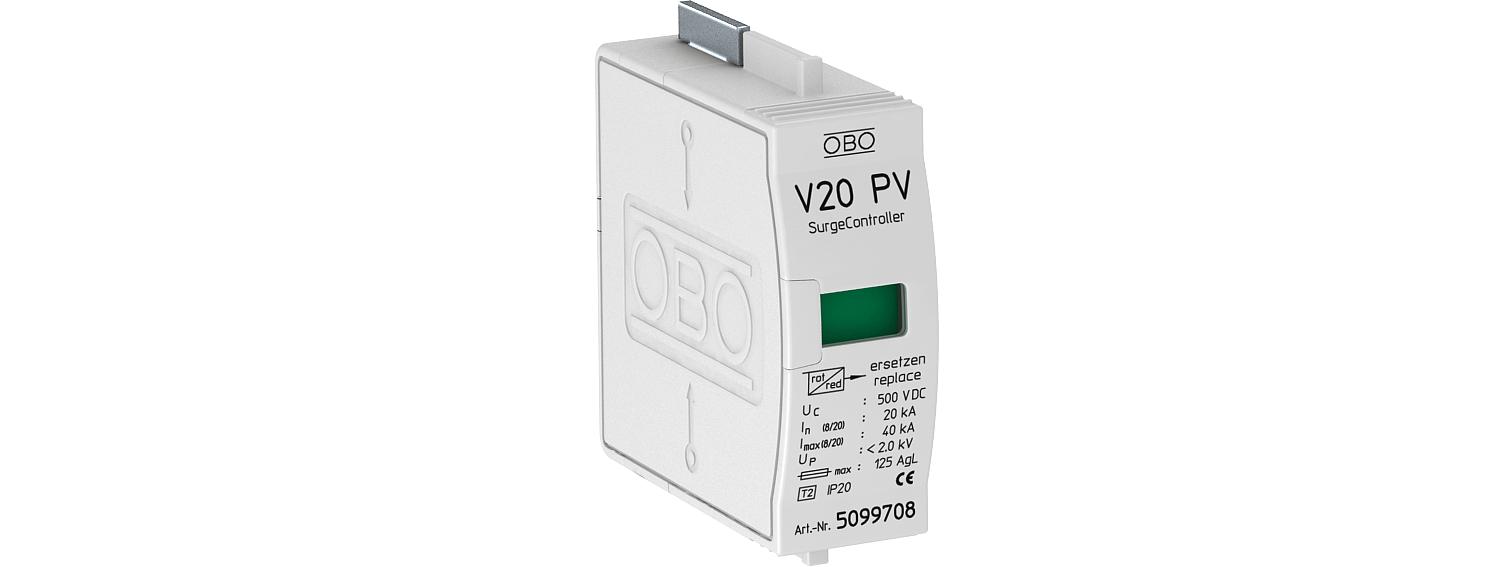

光伏系统电涌保护器模块2级

项目编号 5099708 | EAN码 4012195708933

5099708 / V20-C 0-500PV
1
440 V
IP20
产品描述
产品描述
光伏系统电涌保护器模块2级

• 符合 VDE 0100-443 (IEC 60364-4-44) 的防雷等电位连接
• 每极最大放电电流40 kA (8/20)
• 电压保护水平DC:< 2.0 kV(Y型电路:4.0 kV,Uoc max = 1000V DC)
• 可插拔电涌保护器,带有热感和动感断路器以及视窗指示装置
• 密封非灭弧压敏电阻电涌保护器,用于标准配电箱
• 导电率高,使用寿命长

应用:带或不带独立防雷系统的光伏系统
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 保护设备,符合DIN EN 61643-11和IEC 61643-11
  • 从LPZ 1过渡到LPZ 2
  • Installation electrotechnical expertise
技术资料

技术参数

LPZ 1→2
SPD 依据 IEC 61643-1 II 级
SPD 符合 EN 61643-11 类型 2
供电类型 DC
供电类型 IT
供电类型 TN
供电类型 TN-C
供电类型 TN-C-S
供电类型 TN-S
供电类型 TT
保护等级 IP20
信号装置
其他供电类型
响应时间 <25 ns
安装方式 基本要素
尺寸 500V DC
最大刚性导线截面(实心/绞合) 35 mm²
最大后备熔断器 125 A
最大工作温度 80 °C
最大持续工作电压 DC 500 V
最大持续工作电压AC 440 V
最大放电电流 (8/20 μs) 40 kA
最大电源侧过流保护 125
最小刚性导线截面(实心/绞合) 2,5 mm²
最小工作温度 -40 °C
标称放电电流 (8/20 µs) 20 kA
测试类别 2级
电极规格 1
电网制式 TN
规格 1极,光伏系统电涌保护器模块,Y 型底座,最高 1000V DC
遥信装置
集成后备保险丝
额定工作电压 AC (50 / 60 Hz) 400 V
所有型号

所有型号

型号 电极规格 最大持续工作电压AC 保护等级 产品编码 数量
V20-C 0-500PV 1 440 V IP20 5099708
1 个
