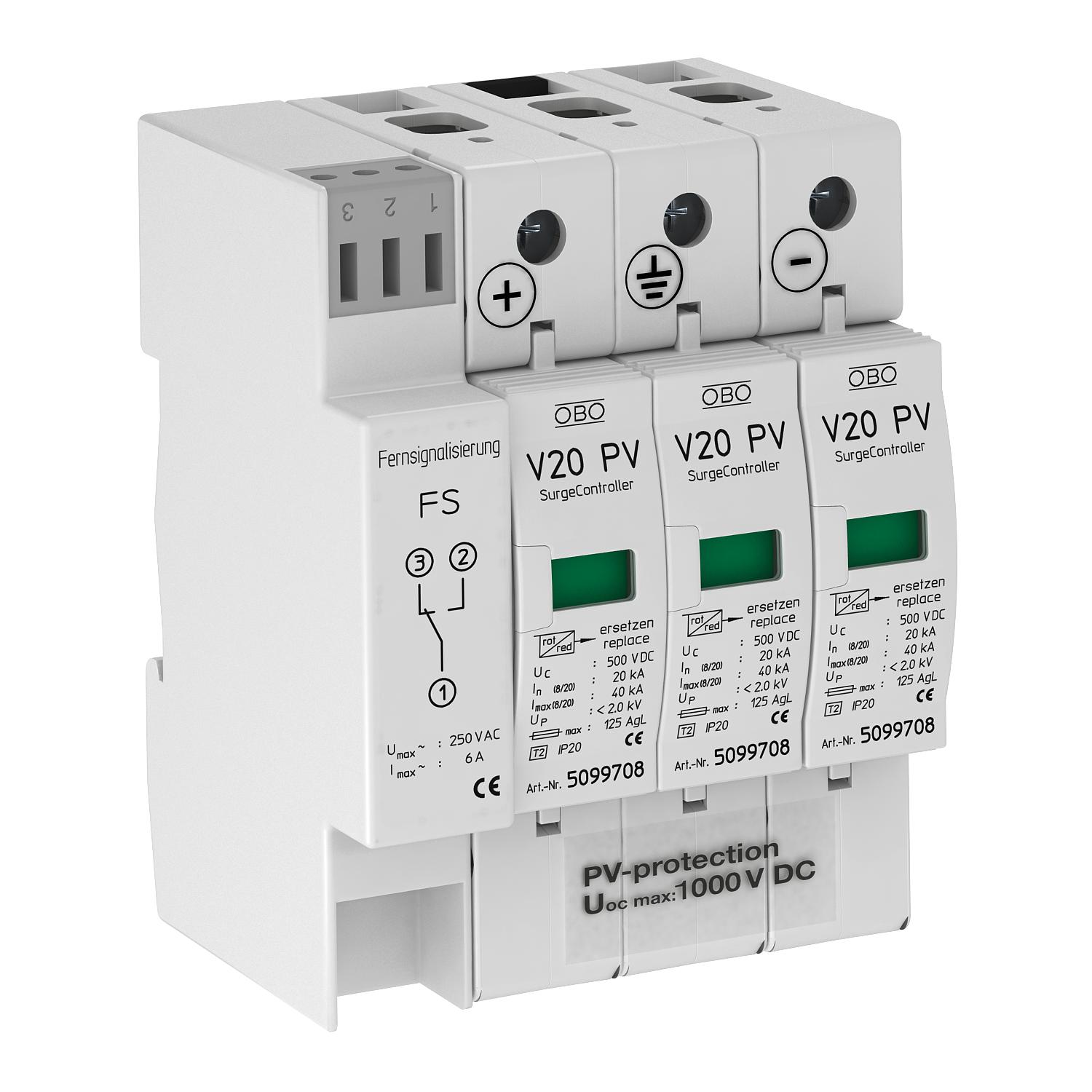

光伏系统电涌保护器V20, 1000 V DC,带遥信报警装置

项目编号 5094574 | EAN码 4012195648482

3
IP20
产品描述
产品描述
光伏系统电涌保护器2级,V20,带遥信报警装置

• 可插拔电涌保护器,带有热感和动感断路器
• 符合 VDE 0100-712 (EN 50539-12) 的防故障Y型电路
• 符合 VDE 0100-443 (IEC 60364-4-44) 的防雷等电位连接
• V20-C 3-PH-1000 根据 EN 50539-11 (VDE / KEMA) 测试
• 每极最大放电电流40 kA (8/20)
• 电压保护水平DC:< 4.0 kV(Uoc max = 1000V DC)
• 带视窗指示装置,用于标准配电箱

应用:带或不带独立防雷系统的光伏系统


  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 保护设备,符合DIN EN 61643-11和IEC 61643-11
  • 从LPZ 1过渡到LPZ 2
  • Installation electrotechnical expertise
技术资料

连接选项

FM 连接 转换
LPZ 1→2
SPD 依据 IEC 61643-1 II 级
SPD 符合 EN 61643-11 类型 2
供电类型 DC
保护等级 IP20
信号装置
响应时间 <25 ns
外泄型
安装方式 导轨35mm
尺寸 1000V DC
最大刚性导线截面(实心/绞合) 35 mm²
最大后备熔断器 125 A
最大工作温度 80 °C
最大持续工作电压 DC 1000 V
最大放电电流 (8/20 μs) 40 kA
最大电源侧过流保护 125
最小刚性导线截面(实心/绞合) 2,5 mm²
最小工作温度 -40 °C
最小柔性导线截面(细绞) 25 mm²
标称放电电流 (8/20 µs) 20 kA
测试类别 2级
电极规格 3
电网制式 其他
规格 光伏系统电涌保护器,3极,带FS
遥信装置
所有型号

所有型号

型号 电极规格 保护等级 产品编码 数量
V20-C 3-PH-1000 3 IP20 5094608
1 个
V20-C 3PHFS-1000 3 IP20 5094574
1 个
