isCon® Basic绝缘引下线,黑色

项目编号 5408014 | EAN码 4012196591664

35 mm²
产品描述
产品描述
有关OBO isCon® Baisc绝缘引下线布线的信息,请参阅安装说明。


• 高耐压绝缘引下线
• 根据IEC 62305 (VDE 0185-305-3)保持与导电部件的隔离距离
• 根据 IEC/EN 62561-1 (VDE 0185-561-1) 测试,H1/150 kA
• 等效隔离距离se ≤ 0.45 m(空气)和se ≤ 0.9 m(固体材料)
• 根据 IEC TS 62561-8 (VDE V 0185-561-8) 测试
• 无卤素
• 火灾负荷 3.3 kWh/m



  • Lightning current-tested
  • 无卤、无氯、无氟、无溴
技术资料

技术参数

Length tolerance ± 5 %

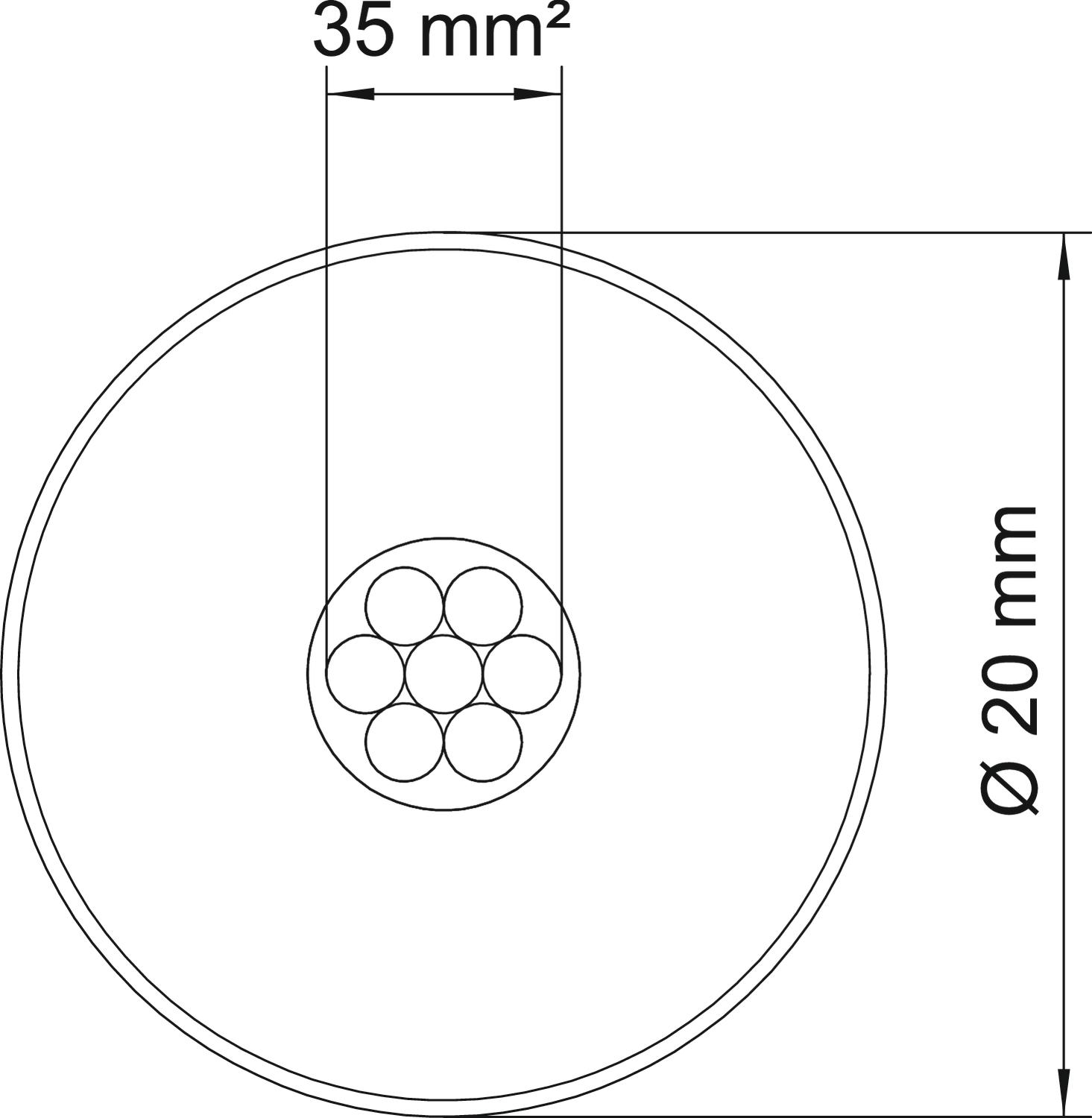

尺寸 Ø20mm
截面积 35 mm²
标准环(大约 m) 100
直径 20 mm
等效间隔距离 s(e)/m 0,45
颜色 黑色
所有型号

所有型号

型号 直径 等效间隔距离 s(e)/m 标准环(大约 m) 截面积 产品编码 数量
isCon Pro+ 75 SW 23 mm 0.75 25 35 mm² 5408002
25 m
isCon Pro+ 75 SW 23 mm 0.75 100 35 mm² 5408004
100 m
isCon Pro+ 75 SW 23 mm 0.75 250 35 mm² 5408006
250 m
isCon BA 45 SW 20 mm 0.45 100 35 mm² 5408014
100 m
附件

系统附件

产品 型号 产品编码 数量

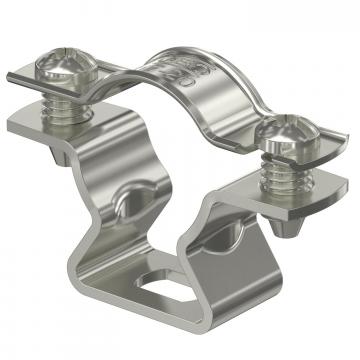

固定夹 733 A2 固定夹 733 A2 ASL 733 20 A2 1362984
25 个

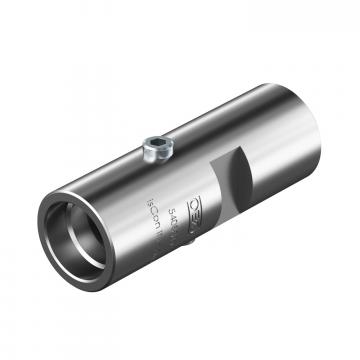

安装在绝缘接闪杆中的连接件isFang IN 安装在绝缘接闪杆中的连接件isFang IN isCon IN con 2 5408019
1 个

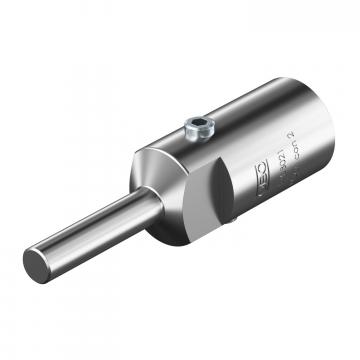

isCon® connection element isCon® connection element isCon con 2 5408021
2 个

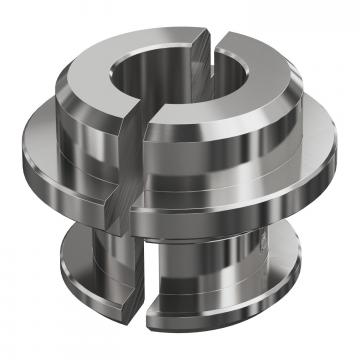

等电位连接件,用于isCon® Basic和Pro+安装在绝缘接闪杆isFang IN中的电位连接 等电位连接件,用于isCon® Basic和Pro+安装在绝缘接闪杆isFang IN中的电位连接 isCon IN PAE 2 5408032
1 个
等电位连接件 等电位连接件 isCon PAE 5408036
2 个

安装附件

产品 型号 产品编码 数量
剥线工具,用于isCon®绝缘引下线 剥线工具,用于isCon®绝缘引下线 isCon stripper 2 5408013
1 个
