isCon® conductor, Professional plus black

项目编号 5408002 | EAN码 4012195674573

35 mm²
产品描述
产品描述
有关OBO isCon®绝缘引下线的安装信息,请参考安装说明。


• 高耐压绝缘引下线
• 无爬行放电
• 额外的机械保护(黑色护套)
• 根据IEC 62305 (VDE 0185-305-3)
保持与导电部件的隔离距离
• 根据 IEC/EN 62561-1 (VDE 0185-561-1) 测试,H1/150 kA
• 等效隔离距离se ≤ 0.75 m(空气)和se ≤ 1.5 m(固体材料)
• 根据 IEC TS 62561-8 (VDE V 0185-561-8) 测试
• 无卤素
• 火灾负荷 4.3 kWh/m
• 可用于潜在爆炸区域 EX-Zone 1/2 和 21/22,符合当前的安装说明


  • Lightning current-tested
  • 无卤、无氯、无氟、无溴
技术资料

技术参数

Length tolerance ± 5 %

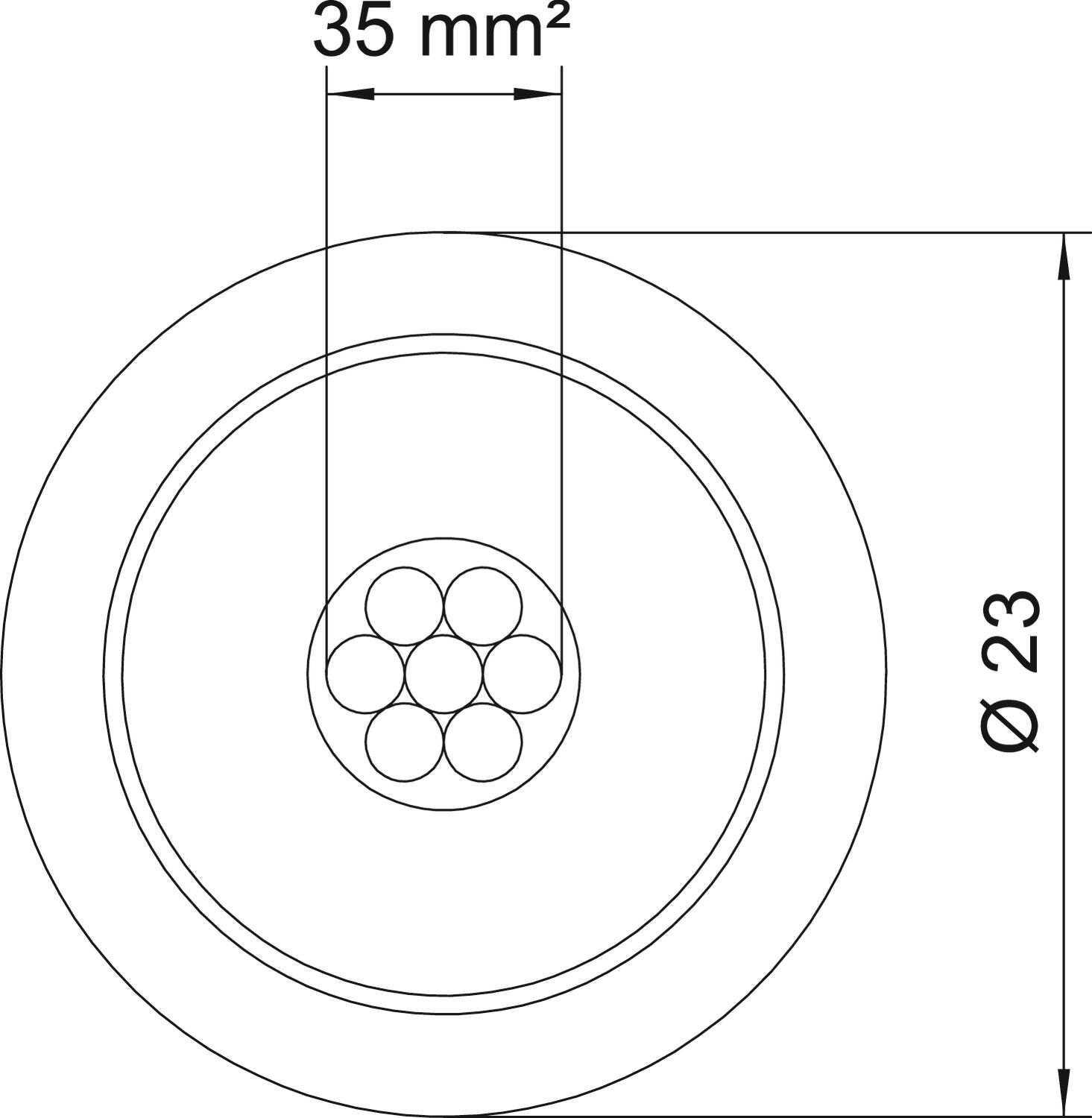

尺寸 Ø23mm
截面积 35 mm²
标准环(大约 m) 25
直径 23 mm
等效间隔距离 s(e)/m 0,75
耐高压,绝缘设计
颜色 黑色
所有型号

所有型号

型号 直径 等效间隔距离 s(e)/m 标准环(大约 m) 截面积 产品编码 数量
isCon Pro+ 75 SW 23 mm 0.75 25 35 mm² 5408002
25 m
isCon Pro+ 75 SW 23 mm 0.75 100 35 mm² 5408004
100 m
isCon Pro+ 75 SW 23 mm 0.75 250 35 mm² 5408006
250 m
isCon BA 45 SW 20 mm 0.45 100 35 mm² 5408014
100 m
附件

系统附件

产品 型号 产品编码 数量
isCon® connection element isCon® connection element isCon connect 5408022
2 个
安装在绝缘接闪杆中的连接件isFang IN 安装在绝缘接闪杆中的连接件isFang IN isCon IN connect 5408024
1 个
电位连接件,用于引下线 isCon Pro+ 和 isCon PR安装在绝缘接闪杆 isFang IN 中 电位连接件,用于引下线 isCon Pro+ 和 isCon PR安装在绝缘接闪杆 isFang IN 中 isCon IN PAE 5408031
1 个
等电位连接件 等电位连接件 isCon PAE 5408036
2 个

安装附件

产品 型号 产品编码 数量
剥线工具,用于isCon®绝缘引下线 剥线工具,用于isCon®绝缘引下线 isCon stripper 2 5408013
1 个
