isFang绝缘接闪杆，带侧出线口，用于isCon 引下线内部布线

项目编号 5408874 | EAN码 4012196647804

产品描述

产品描述

• 用于在接闪杆内部铺设 OBO isCon® 引下线
• 使用 isFang 抱箍安装在建筑结构上
• 适用于符合欧洲规范1：DIN EN 1991-1-4的抗风负载
• 根据 VDE V 0185-561-8 (IEC TS 62561-8) 进行测试
  • Lightning current-tested
技术资料

技术参数

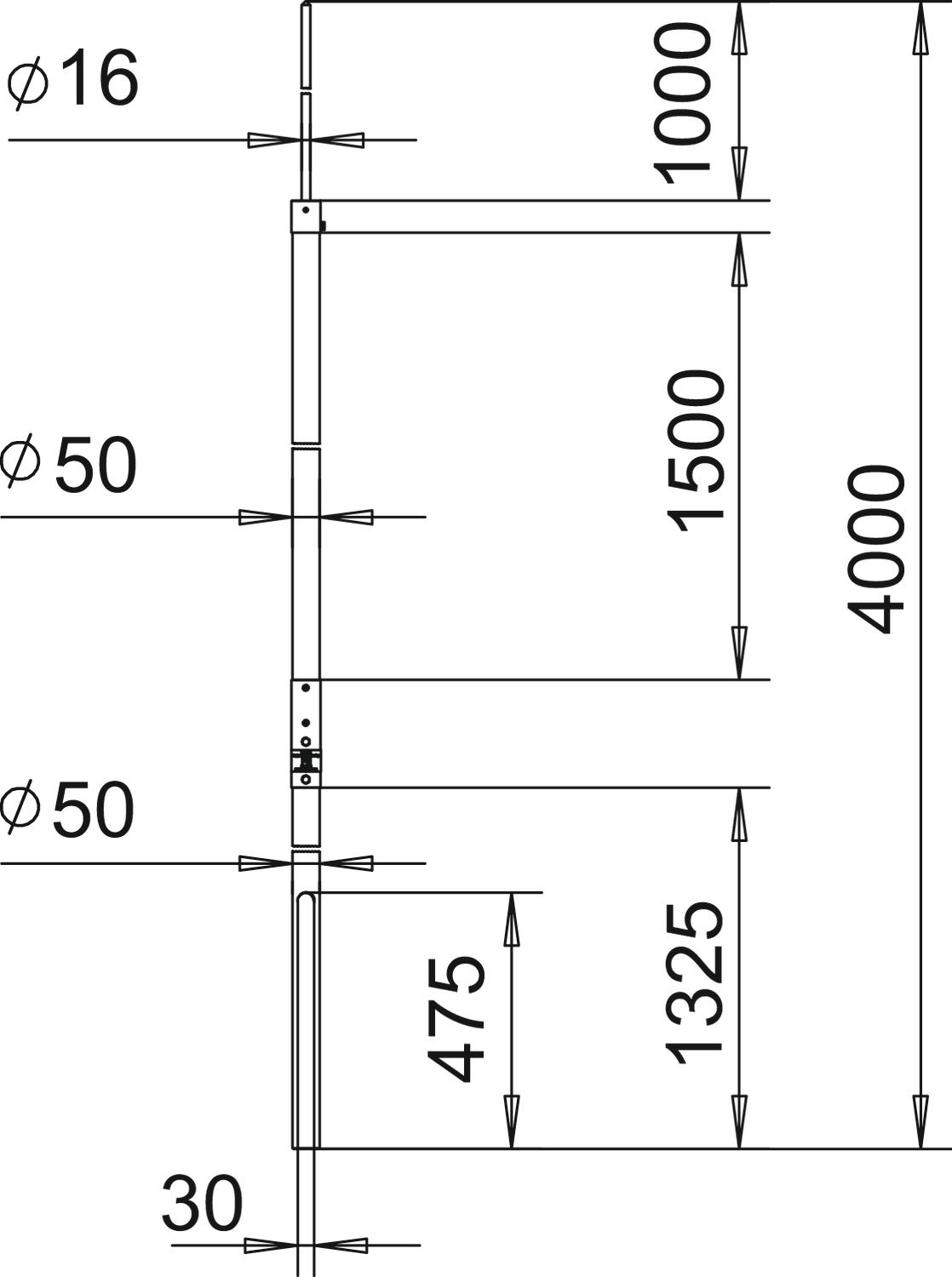

尺寸 4000mm
尺寸 A 1325 mm
尺寸 B 1000 mm
尺寸 L 4000 mm
尺寸H 1500 mm
最小尺寸 d 50 mm
材料 玻璃钢
耐高压，绝缘设计 是
规格 避雷针
连接 圆钢
长度 4000 mm
所有型号

所有型号

型号 长度 产品编码 数量
isFang IN-A L4 4000 mm 5408874
1 个
isFang IN-A L6 6000 mm 5408876
1 个
isFang IN-A L8 8000 mm 5408878
1 个
isFang IN-A L10 10000 mm 5408880
1 个
附件

系统附件

产品 型号 产品编码 数量
用于 FangFix 系统的混凝土底座至少 16 kg 用于 FangFix 系统的混凝土底座至少 16 kg F-FIX-S16 5403227
1 个
FangFix 底座 16kg，用于安装 isFang 三脚架 FangFix 底座 16kg，用于安装 isFang 三脚架 F-FIX-B16 3B 5403238
10 个
isCon® Pro+绝缘引下线，黑色 isCon® Pro+绝缘引下线，黑色 isCon Pro 75 SW 5408008
100 m
isCon® connection element isCon® connection element isCon connect 5408022
2 个
安装在绝缘接闪杆中的连接件isFang IN 安装在绝缘接闪杆中的连接件isFang IN isCon IN connect 5408024
1 个
电位连接件，用于引下线 isCon Pro+ 和 isCon PR安装在绝缘接闪杆 isFang IN 中 电位连接件，用于引下线 isCon Pro+ 和 isCon PR安装在绝缘接闪杆 isFang IN 中 isCon IN PAE 5408031
1 个
isFang三脚架 isFang三脚架 isFang 3B-100 5408968
1 个
