这篇文章已停刊 可以在此处找到当前文章 1187008 / U型夹,2056 N型脚,1位,金属压板,FT

夹子,单,金属衬垫

项目编号 1155415 | EAN码 4012195060918

返回概述
产品描述
产品描述
适用于所有开口宽11–12 mmC型钢轨;内部净高至少为6.5 mm,内部净宽至少为18.5 mm。
根据需要提供带焊接和/或锁紧螺母的规格,用于困难条件和防止摇摆!
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • C型导轨夹,槽宽11-12 mm
  • 槽口宽 11-12mm
  • CO₂ footprint (PCF)
技术资料

技术参数

CO2 足迹 (GWP) 从摇篮到大门 0,0589 kg CO₂e / 1 件
安装方式 型材导轨
对于1线缆H 38 mm
对于1线缆L 32,5
对于2线缆H 57 mm
对于2线缆L 45,5 mm
对于3线缆H 77 mm
对于3线缆L 45,5 mm

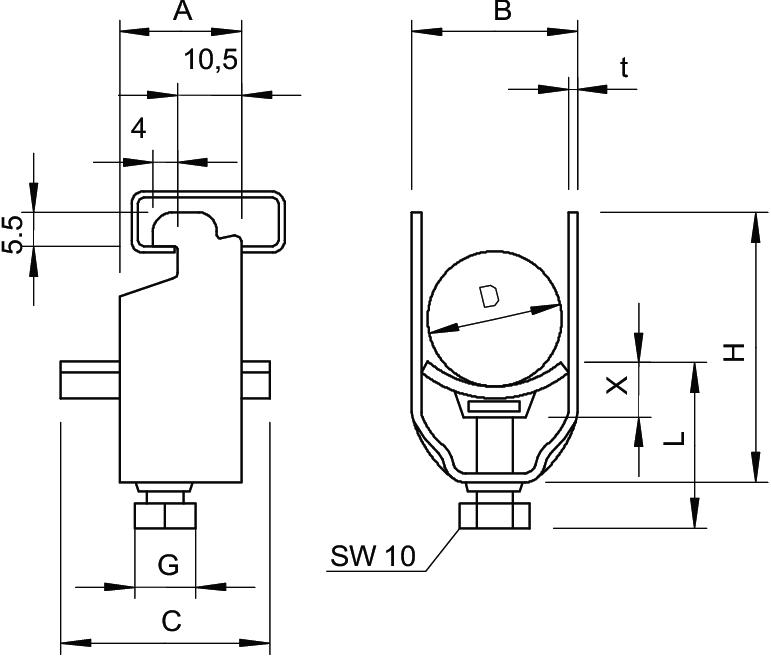

尺寸 12-16mm
尺寸 A 20 mm
尺寸 B 20 mm
尺寸 C 30 mm
尺寸 L 32,5 mm
尺寸 t 1,5 mm
尺寸 x 3,5 mm
尺寸G (mm) M6
尺寸H 38 mm
带反向压板
带塑料槽
带金属槽
抗冲击性
无卤
最大 拧紧扭矩 3 Nm
最大夹紧范围 D 16 mm
最小夹紧范围 D 12 mm
材料
材料添加
水槽材质
电缆/管道数量 1
表面 热浸镀锌
表面添加 热镀锌
适用于采用最大槽宽(包括间隔)的导轨 12 mm
适用于采用最小槽宽(包括间隔)的导轨 11 mm
适用的最大管道直径 16 mm
适用的最小管道直径 16 mm
所有型号

所有型号

型号 最小夹紧范围 D 最大夹紧范围 D 最大 拧紧扭矩 产品编码 数量
2056N M 12 FT 8 mm 12 mm 3 Nm 1155407
100 个
2056N M 16 FT 12 mm 16 mm 3 Nm 1155415
100 个
2056N M 22 FT 16 mm 22 mm 3 Nm 1155423
100 个
2056N M 28 FT 22 mm 28 mm 3 Nm 1155431
100 个
2056N M 34 FT 28 mm 34 mm 5 Nm 1155458
100 个
2056N M 40 FT 34 mm 40 mm 5 Nm 1155466
100 个
2056N M 46 FT 40 mm 46 mm 5 Nm 1155474
100 个
2056N M 52 FT 46 mm 52 mm 5 Nm 1155482
100 个
2056N M 58 FT 52 mm 58 mm 5 Nm 1155490
100 个
