这篇文章已停刊 可以在此处找到当前文章 1186736 / U型夹，2056 U型脚，1位，塑料压板，FT
夹子，单，塑料衬垫，FT 34 | 40 | 5
morepic-1 morepic-2

夹子，单，塑料衬垫，FT

项目编号 1175408 | EAN码 4012195073031

产品描述
产品描述
适用于所有开口宽18-22mm的C型钢轨。

聚丙烯衬垫，无卤，浅灰色RAL 7035。


  • 无卤、无氯、无氟、无溴
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • Clamp clip for C profile rail, slot width 18–22 mm
  • Slot width 18 mm
  • Slot width 22 mm
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 0,145 kg CO₂e / 1 件
安装方式 型材导轨
对于1线缆H 73 mm
对于1线缆L 37,5
对于2线缆H 115 mm
对于2线缆L 44,5 mm
对于3线缆H 157 mm
对于3线缆L 44,5 mm

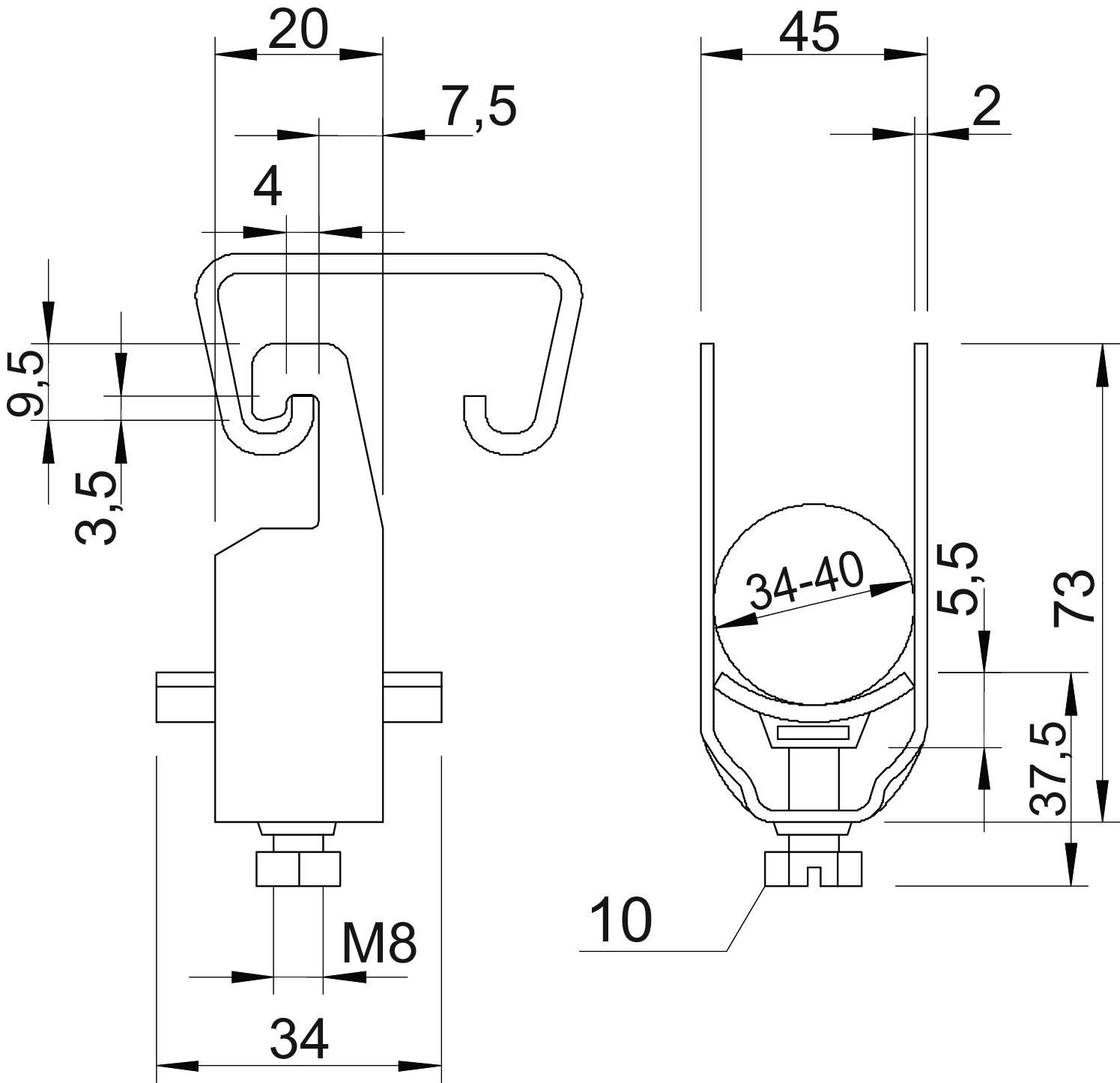

尺寸 34-40mm
尺寸 A 20 mm
尺寸 B 45 mm
尺寸 C 34 mm
尺寸 L 37,5 mm
尺寸 t 2 mm
尺寸 x 5,5 mm
尺寸G (mm) M8
尺寸H 73 mm
带反向压板 否
带塑料槽 是
带金属槽 否
抗冲击性 否
无卤 是
最大 拧紧扭矩 5 Nm
最大夹紧范围 D 40 mm
最小夹紧范围 D 34 mm
材料 钢
材料添加 钢
水槽材质 塑料
水槽的材料质量 聚丙烯
电缆/管道数量 1
表面 热浸镀锌
表面添加 热镀锌
适用于采用最大槽宽（包括间隔）的导轨 22 mm
适用于采用最小槽宽（包括间隔）的导轨 18 mm
适用的最大管道直径 40 mm
适用的最小管道直径 40 mm
所有型号

所有型号

型号 最小夹紧范围 D 最大夹紧范围 D 最大 拧紧扭矩 产品编码 数量
2056U 12 FT 8 mm 12 mm 3 Nm 1175122
100 个
2056U 16 FT 12 mm 16 mm 3 Nm 1175165
100 个
2056U 22 FT 16 mm 22 mm 3 Nm 1175211
100 个
2056U 28 FT 22 mm 28 mm 3 Nm 1175289
100 个
2056U 34 FT 28 mm 34 mm 5 Nm 1175343
100 个
2056U 40 FT 34 mm 40 mm 5 Nm 1175408
100 个
2056U 46 FT 40 mm 46 mm 5 Nm 1175467
100 个
2056U 52 FT 46 mm 52 mm 5 Nm 1175521
100 个
2056U 58 FT 52 mm 58 mm 5 Nm 1175580
100 个
2056U 64 FT 58 mm 64 mm 5 Nm 1175645
100 个
2056U 70 FT 64 mm 70 mm 5 Nm 1175696
50 个
2056U 76 FT 70 mm 76 mm 5 Nm 1175769
25 个
2056U 82 FT 76 mm 82 mm 5 Nm 1175823
25 个
2056U 90 FT 82 mm 90 mm 5 Nm 1175904
25 个
2056U 100 FT 90 mm 100 mm 5 Nm 1175998
25 个
