金属线管，电镀锌，带螺纹 16 | 3000 | 1.3 | M16x1,5
morepic-1 morepic-2 video-1 video-2 video-3

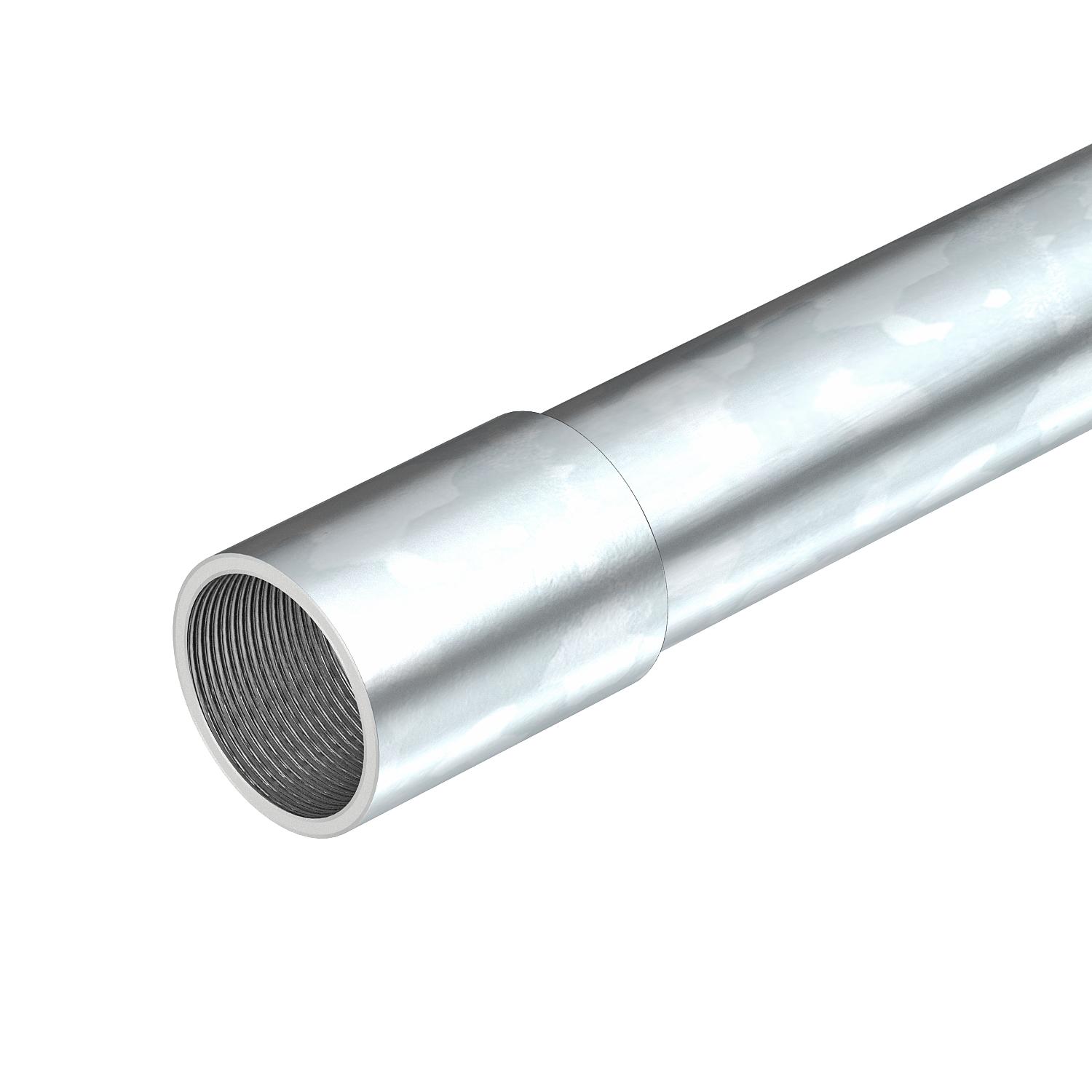

金属线管，电镀锌，带螺纹

项目编号 2046861 | EAN码 4012195924852

3000 mm
产品描述

产品描述

符合EN 61386-1的电气安装管，螺纹端符合EN 60423，用于电缆的机械保护。

内壁无毛刺。 防腐等级2（中）。 一个已经拧到每根管道上的连接套筒。
  • 电气、电子、信息技术注册协会，德国
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • 公制螺纹
  • Protection rating IP 40
  • Function maintenance class E30
  • Function maintenance class E90
技术资料

技术参数

分类代码 55571
地板下安装（找平层） 是
地板下安装（沥青，热沥青） 是
外径 16 mm
安装在地下 否
室外安装 否

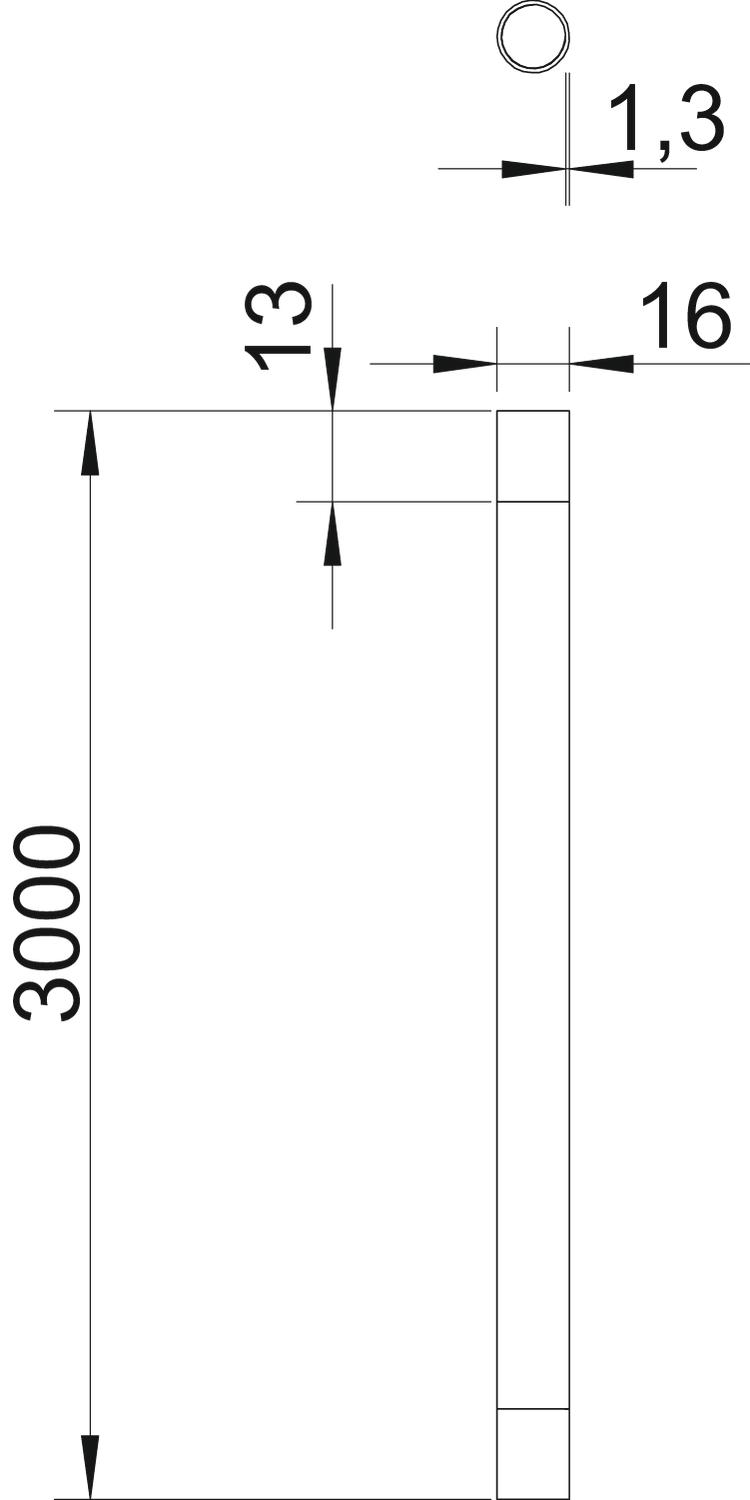

尺寸 M16x1,3,3000
尺寸 D 16 mm
尺寸 l 13 mm
尺寸 L 3000 mm
尺寸 t 1,3 mm
尺寸M (mm) M16
带套管 是
抛光面 否
拉丝表面 否
接口 1 安装管道 套筒
接口 2 安装管道 外螺纹（公制）
最大温度范围 400 °C
最小温度范围 -45 °C
木板上安装 是
机器和设备安装 否
材料 钢
混凝土安装 是
空心墙安装 是
管型式 刚性带螺纹
螺纹 M16x1,5
表面 电镀锌
表面安装 是
长度 3000 mm
隐蔽式 是
所有型号

所有型号

型号 尺寸 D 尺寸 L 尺寸 t 螺纹 产品编码 数量
SM16W G 16 mm 3000 mm 1.3 mm M16x1,5 2046861
30 m
SM20W G 20 mm 3000 mm 1.5 mm M20x1,5 2046862
30 m
SM25W G 25 mm 3000 mm 1.5 mm M25x1,5 2046863
30 m
SM32W G 32 mm 3000 mm 1.5 mm M32x1,5 2046864
21 m
SM40W G 40 mm 3000 mm 1.5 mm M40x1,5 2046865
15 m
SM50W G 50 mm 3000 mm 1.5 mm M50x1,5 2046866
15 m
SM63W G 63 mm 3000 mm 1.7 mm M63x1,5 2046867
9 m
附件

安装附件

产品 型号 产品编码 数量
固定夹 733 G 固定夹 733 G ASL 733 17 G 1362762
25 个
