精细保护电涌保护器PND

项目编号 5081062 | EAN码 4012196559725

5081062 / PND-2in1-24-F
8 V
产品描述
产品描述

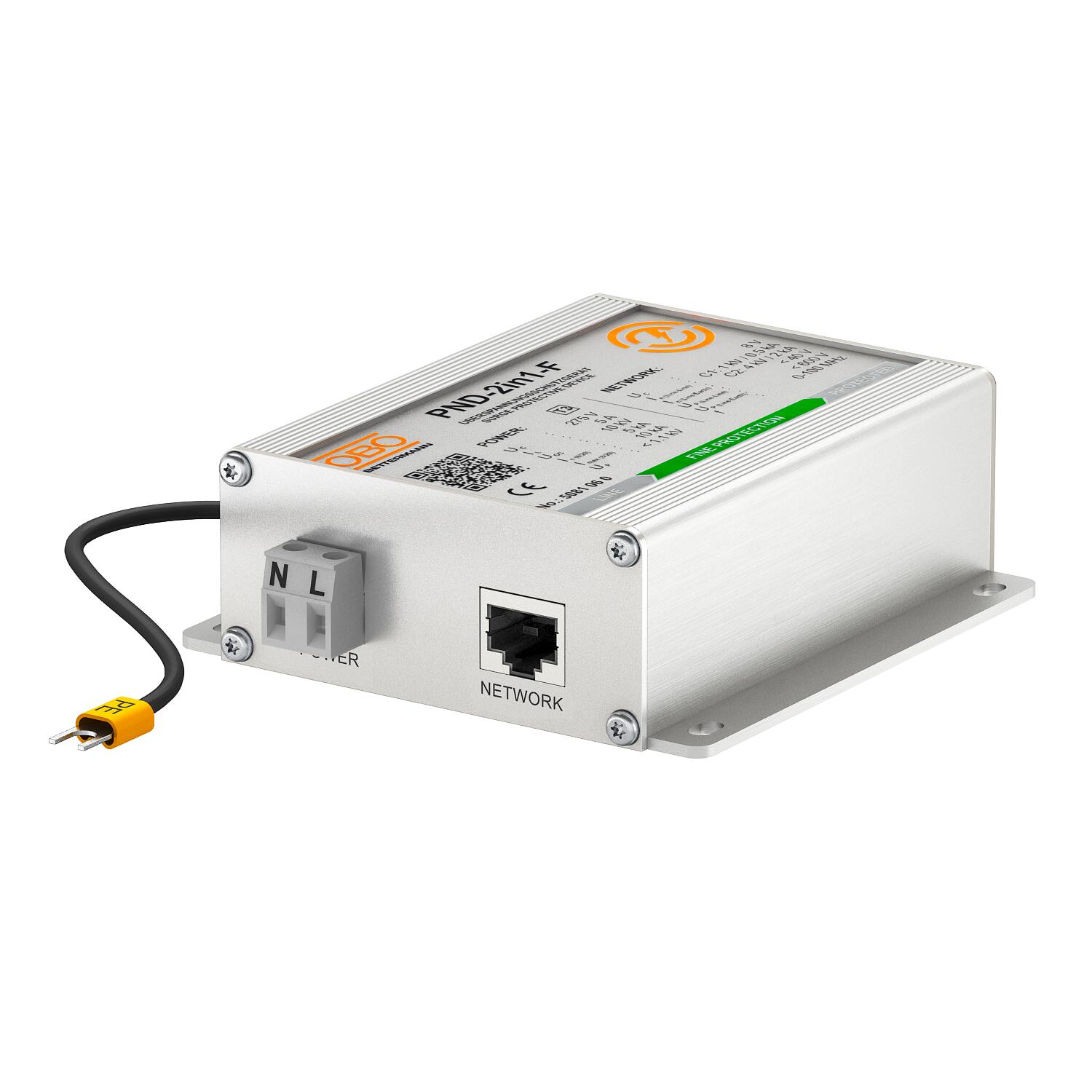

电源、网格二合一电涌保护器

• 保护单个设备中的电源和数据接口
• 铝制外壳
• 通过转接插头实现简单安装

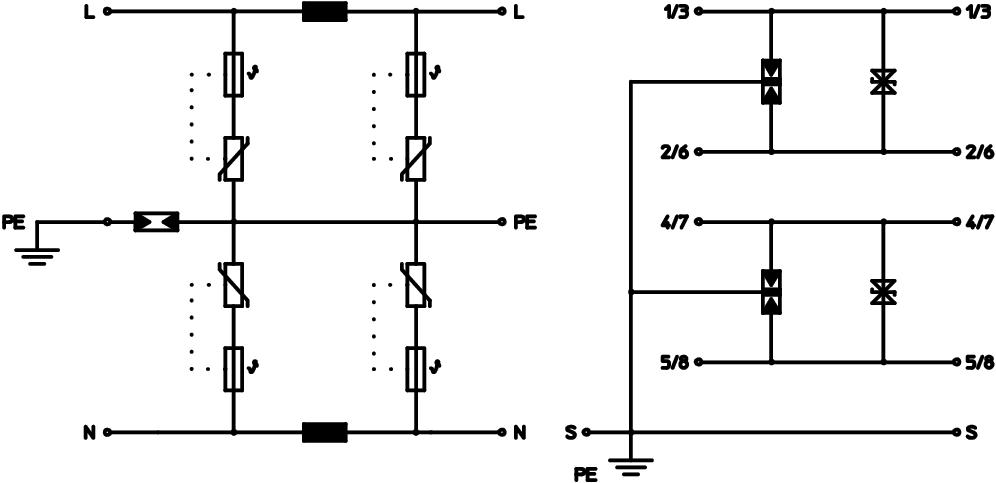

• 两级保护电路
• 电源接口的两极电源连接
• 数据接口的RJ45连接

应用:闭路电视、视频信号的保护;(IP)摄像机和/或电视系统;
  • 5-year warranty
  • 从LPZ 1过渡到LPZ 3
  • 电视设备应用
  • Installation electrotechnical expertise
技术资料

技术参数

Kategorie Typ 2+3 / C2+C1
LPZ 1→3
SPD 依据 IEC 61643-1 III 级
SPD 依据 IEC 61643-21 Class II+III / C2+C1
SPD 符合 EN 61643-11 3级
保护水平 <1,1 kV
保护等级 IP10
冲击耐受能力 线-地 C2: 4 kV / 2 kA (8/20µs)
冲击耐受能力 线-线 C1: 1 kV / 0,5 kA (8/20µs)

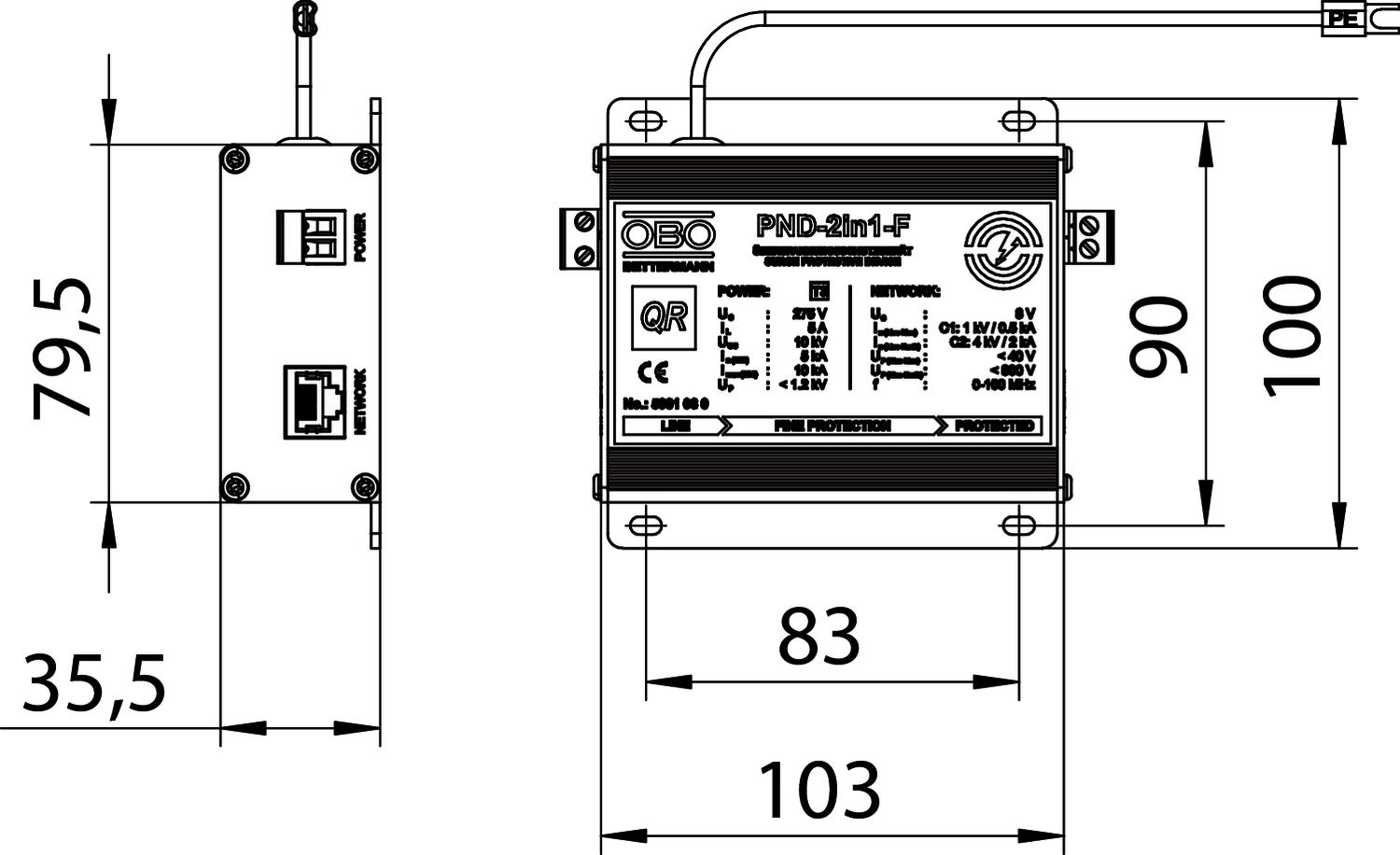

宽度 100 mm
屏蔽 直接
屏蔽连接
截止频率 100 MHz
最大持续工作电压 DC 8 V
最大持续工作电压AC 5,5 V
最大持续工作电压(L-N) 28 V
最大放电电流 (8/20 μs) 10 kA
最大温度范围 80 °C
最小温度范围 -20 °C
标称放电电流 (8/20 µs) 5 kA
测试标准 IEC 61643-21
电压保护水平 线 - 地 <600 V
电压保护水平 线 - 线 <40 V
通过以下方式接地: 连接线
长度 103 mm
额定负载电流 5 A
高度 35,5 mm
所有型号

所有型号

型号 最大持续工作电压 DC 产品编码 数量
PND-2in1-24-F 8 V 5081062
1 个
