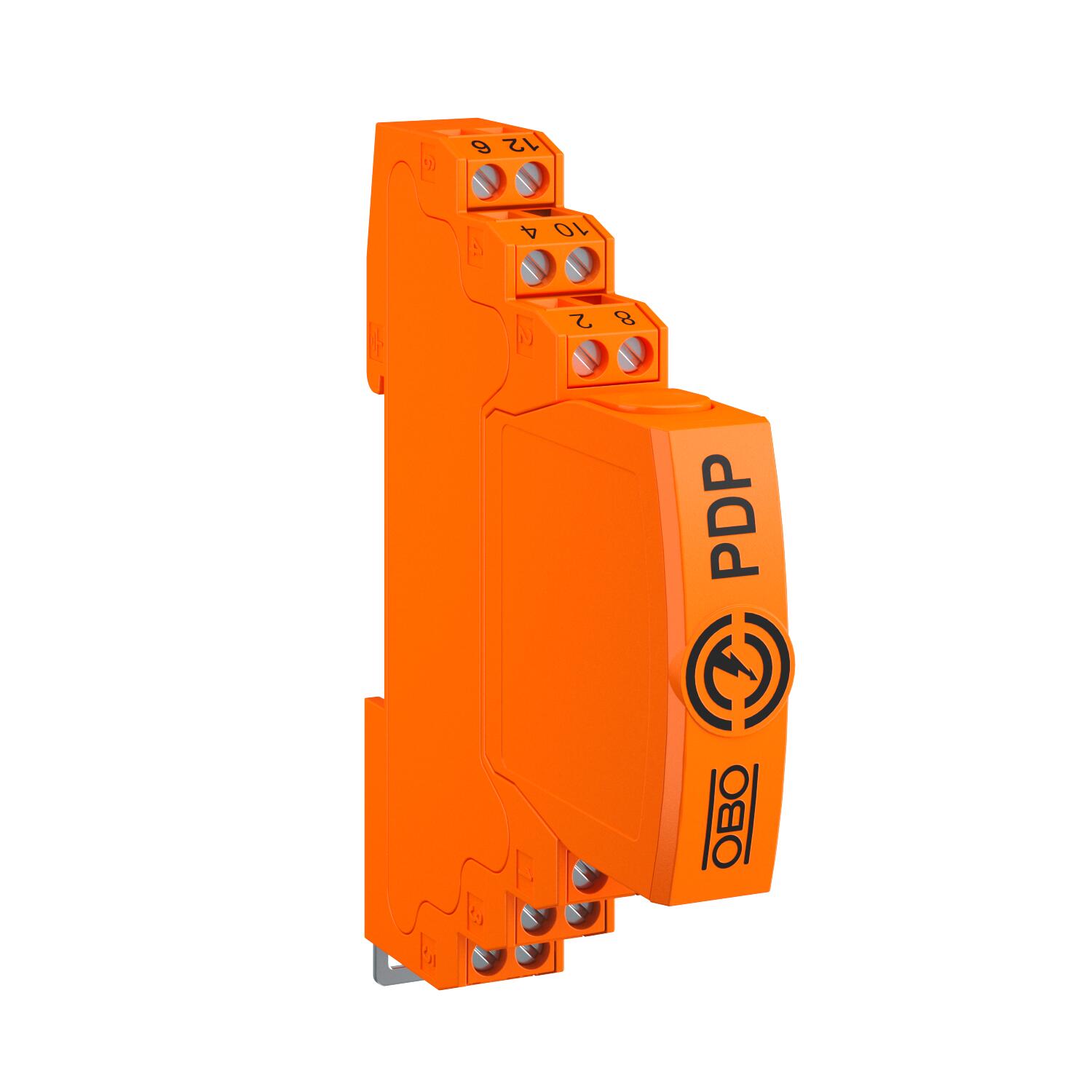

可插拔数据线保护，2x2极，间接接地，48V。
项目编号 5080331 | EAN码 4012196742059
- 产品描述
-
产品描述用于测量和控制技术的可插拔数据线保护，type1 + 2 / D1 + C2
•多线系统保护装置
•间接屏蔽接地
•频率范围高达100 MHz
•通过DIN导轨或连接电缆接地
•安装宽度12.5 mm
•可在线插拔–拔出模块也不会中断信号
应用：用于MCR数据传输设备的通用防雷和浪涌保护。
-
- 技术资料
-
技术参数

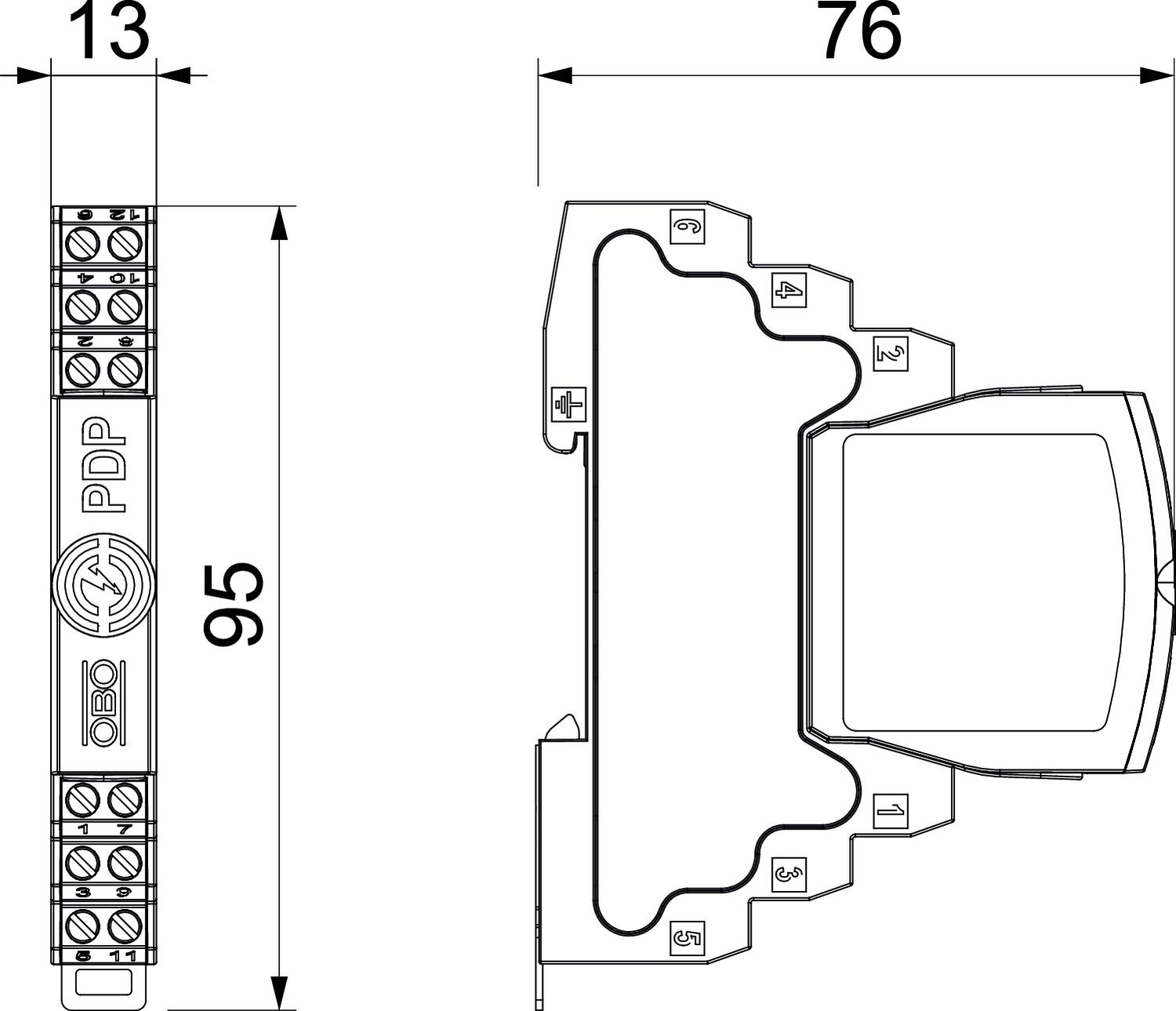

Kategorie Typ 1+2 / D1+C2 LPZ 0→2 SPD 依据 IEC 61643-1 I+II 级 SPD 依据 IEC 61643-21 Class I+II / D1+C2 SPD 符合 EN 61643-11 1+2级 串联电阻 1.2 ± 5% 保护等级 IP20 保护等级，屏蔽 - 地 (S-PE) 1300 V 信号装置 无 冲击耐受能力 线-地 10 kV / 5 kA 冲击耐受能力 线-线 10 kV / 5 kA 安装入口/出口 螺丝端子 容量（线-地） ≤30 pF 容量（线-线） ≤30 pF 宽度 13 mm 尺寸 48V 屏蔽 间接 屏蔽连接 是 总体放电电流 (10/350) 2,5 kA 总体放电电流 (8/20) 20 kA 截止频率 100 MHz 插入损耗 (Insertion loss) ≤3 dB 插拔系统 接线夹 最大刚性接口截面 2,5 mm² 最大多线式接口截面 2,5 mm² 最大持续工作电压 DC 52 V 最大持续工作电压AC 37 V 最大柔性接口截面 1,5 mm² 最大温度范围 80 °C 最小刚性接口截面 0,14 mm² 最小多线式接口截面 0,14 mm² 最小柔性接口截面 0,14 mm² 最小温度范围 -40 °C 标称放电电流 (8/20 µs) 10 kA 每线串联电阻 1,2 Ω ± 5% 测试标准 IEC 61643-21 电压保护水平 线 - 地 1600 V 电压保护水平 线 - 线 170 V 电极数量 4 脉冲电流 2,5 kA 规格 2x2-级 通过以下方式接地： 连接线/支承轨道 长度 76 mm 额定放电电流 In C2 (总) 20 kA 额定负载电流 AC 0,425 A 额定负载电流 DC 0,6 A 高度 95 mm - 所有型号
