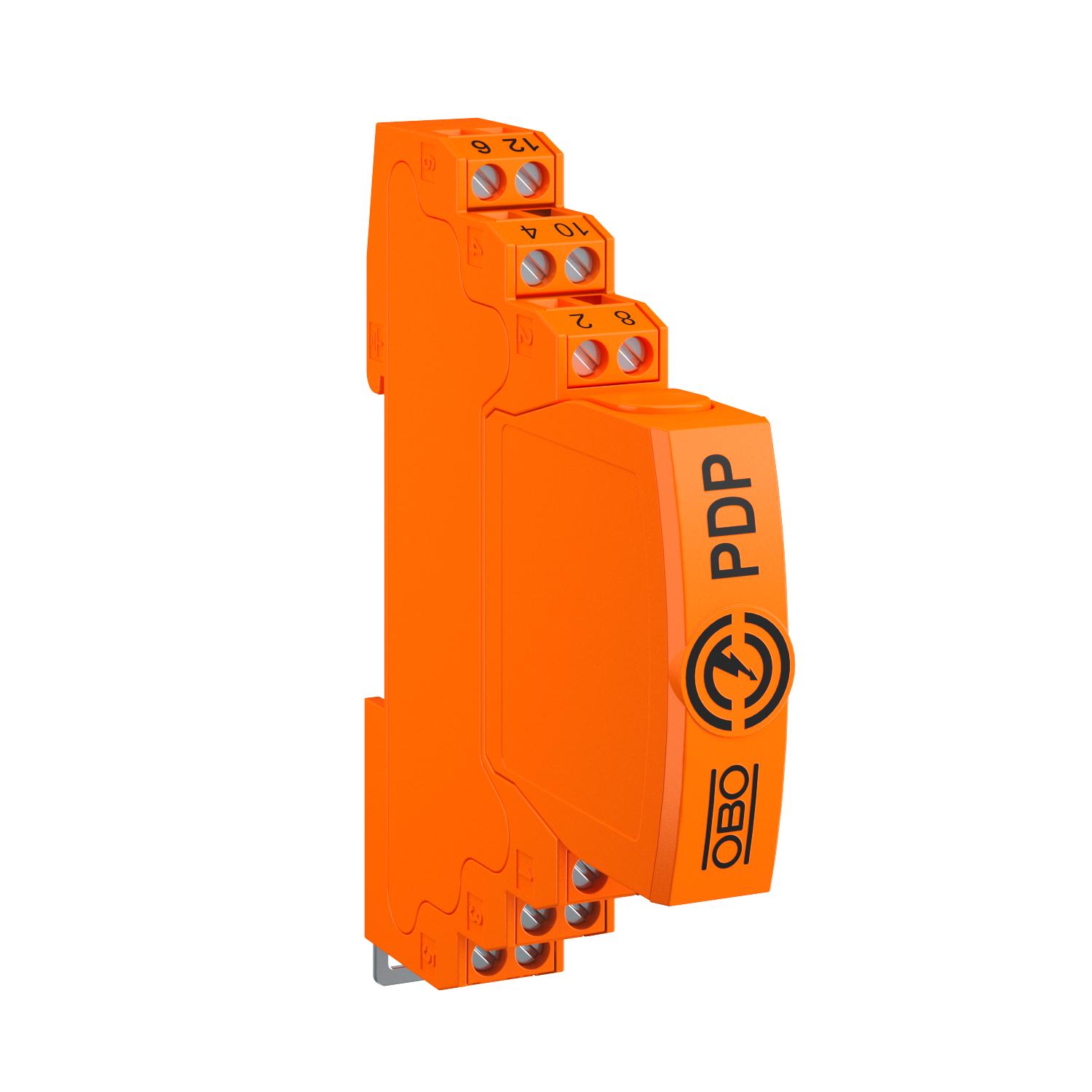

可插拔数据线保护,2x2极,间接接地,5V。

项目编号 5080325 | EAN码 4012196742028

4
2x2-级
接线夹
产品描述
产品描述
用于测量和控制技术的可插拔数据线保护,type1 + 2 / D1 + C2

•多线系统保护装置
•间接屏蔽接地
•频率范围高达100 MHz
•通过DIN导轨或连接电缆接地
•安装宽度12.5 mm
•可在线插拔–拔出模块也不会中断信号

应用:用于MCR数据传输设备的通用防雷和浪涌保护。
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 测量、控制和自动化系统
  • 从LPZ 0过渡到LPZ 2
  • Installation electrotechnical expertise
技术资料

技术参数

Kategorie Typ 1+2 / D1+C2
LPZ 0→2
SPD 依据 IEC 61643-1 I+II 级
SPD 依据 IEC 61643-21 Class I+II / D1+C2
SPD 符合 EN 61643-11 1+2级
串联电阻 1.2 ± 5%
保护等级 IP20
保护等级,屏蔽 - 地 (S-PE) 1300 V
信号装置
冲击耐受能力 线-地 10 kV / 5 kA
冲击耐受能力 线-线 10 kV / 5 kA
安装入口/出口 螺丝端子
容量(线-地) ≤30 pF
容量(线-线) ≤30 pF
宽度 13 mm
尺寸 5V
屏蔽 间接
屏蔽连接
总体放电电流 (10/350) 2,5 kA
总体放电电流 (8/20) 20 kA
截止频率 100 MHz
插入损耗 (Insertion loss) ≤3 dB
插拔系统 接线夹
最大刚性接口截面 2,5 mm²
最大多线式接口截面 2,5 mm²
最大持续工作电压 DC 6 V
最大持续工作电压AC 4,2 V
最大柔性接口截面 1,5 mm²
最大温度范围 80 °C
最小刚性接口截面 0,14 mm²
最小多线式接口截面 0,14 mm²
最小柔性接口截面 0,14 mm²
最小温度范围 -40 °C
标称放电电流 (8/20 µs) 10 kA
每线串联电阻 1,2 Ω ± 5%
测试标准 IEC 61643-21
电压保护水平 线 - 地 1600 V
电压保护水平 线 - 线 100 V
电极数量 4
脉冲电流 2,5 kA
规格 2x2-级
通过以下方式接地: 连接线/支承轨道

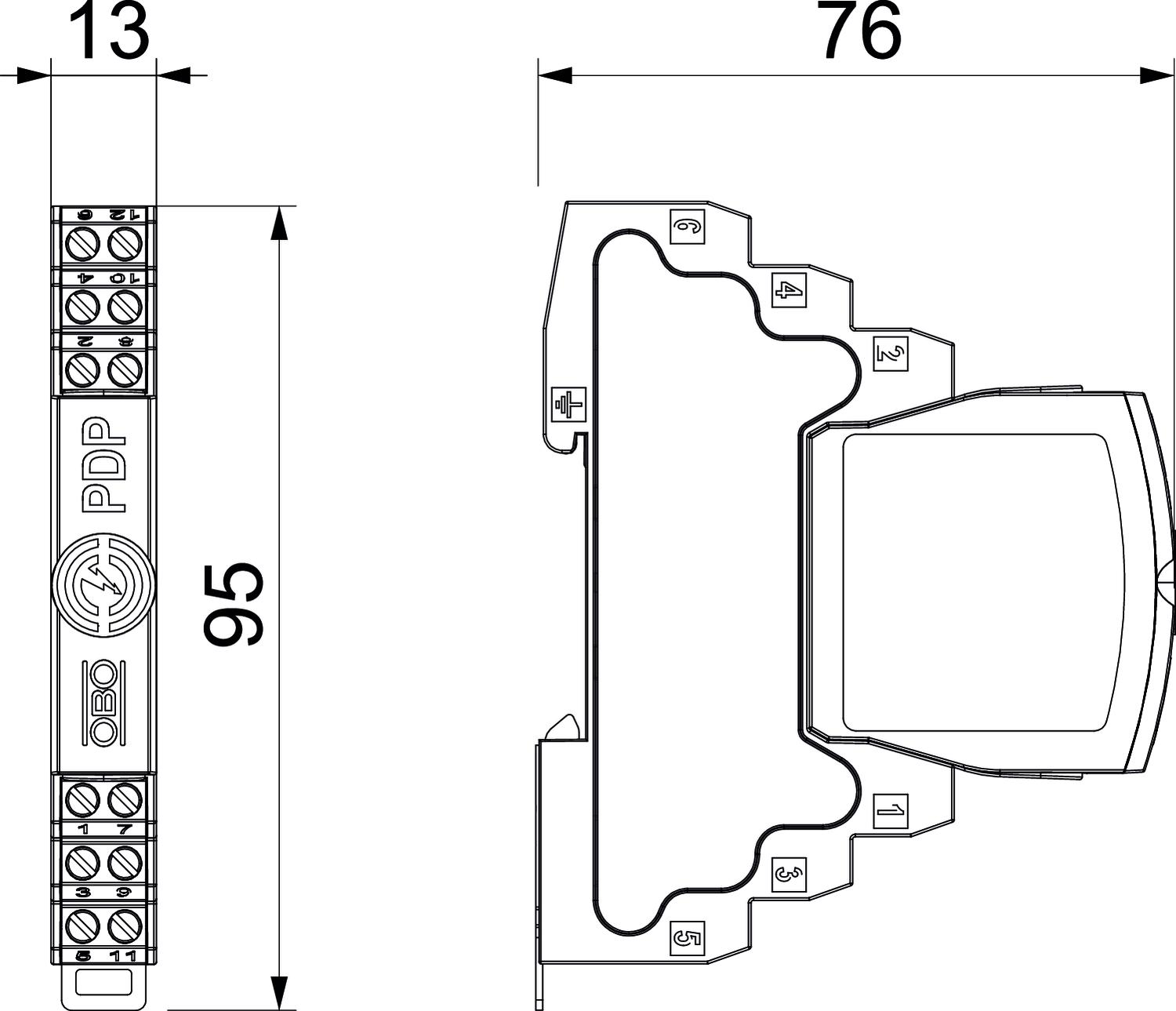

长度 76 mm
额定放电电流 In C2 (总) 20 kA
额定负载电流 AC 0,425 A
额定负载电流 DC 0,6 A
高度 95 mm
所有型号

所有型号

型号 电极数量 规格 最大持续工作电压AC 最大持续工作电压 DC 插拔系统 产品编码 数量
PDP-2x2-5-I 4 2x2-级 4.2 V 6 V 接线夹 5080325
1 个
PDP-2x2-12-I 4 2x2-级 12 V 16 V 接线夹 5080327
1 个
PDP-2x2-24-I 4 2x2-级 21 V 30 V 接线夹 5080329
1 个
PDP-2x2-48-I 4 2x2-级 37 V 52 V 接线夹 5080331
1 个
下载

下载

下载

下载

下载
下载

PDP-2x2-5-I / 5080325
下载
