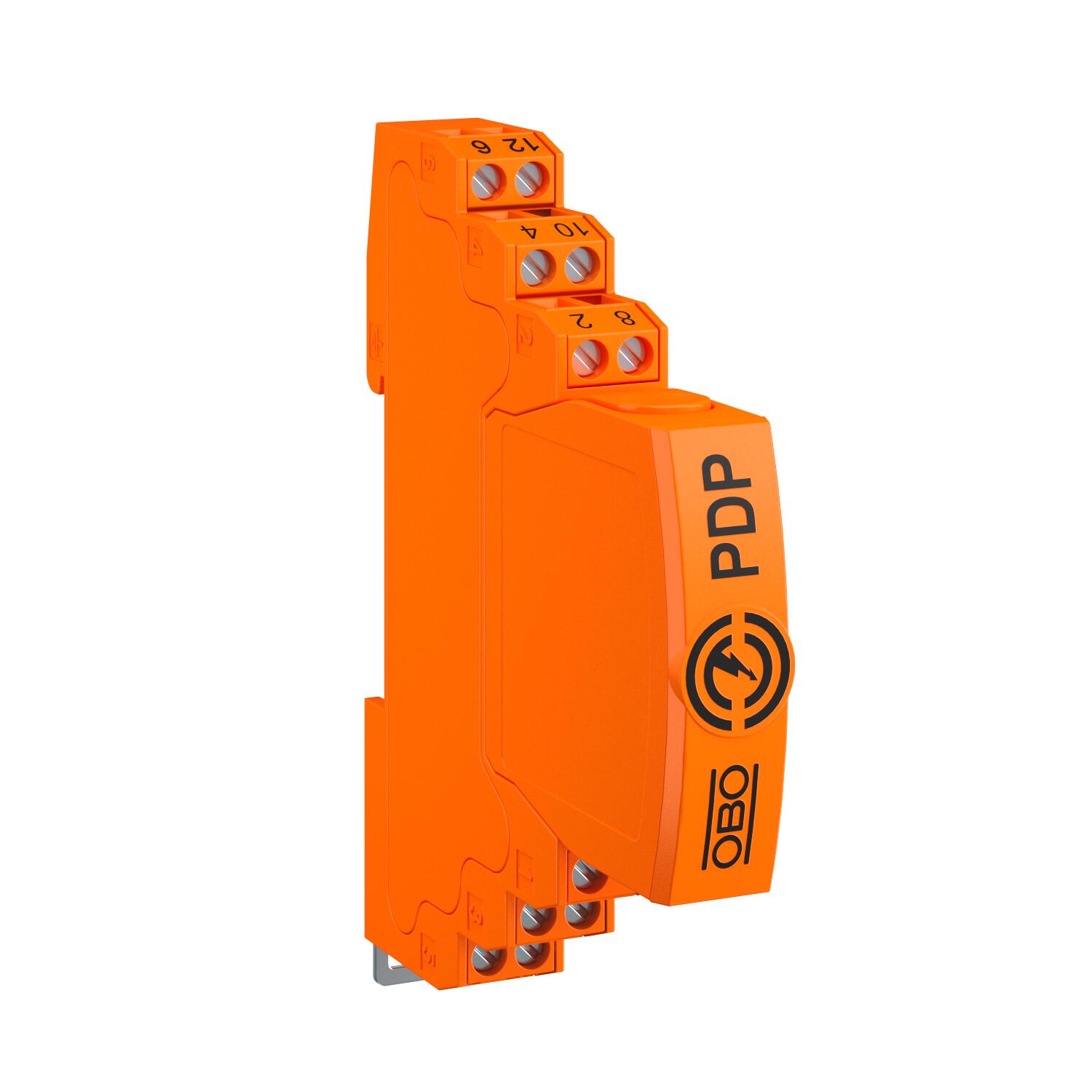

可插拔数据线电涌保护器，2线，直接接地，12 V
项目编号 5080303 | EAN码 4012196741915
- 产品描述
-
产品描述
可插拔数据线电涌保护器1+2/D1+C2类，用于测量、控制和调节技术
• 多线系统保护
• 直接屏蔽接地
• 频率范围高达 100 MHz
• 可通过 DIN 导轨或连接线接地
• 12.5 mm的小宽度
• 系统有效性高——无保护模块时无信号中断
应用：MSR数据传输设备的通用防雷和电涌保护。
-
- 技术资料
-
技术参数

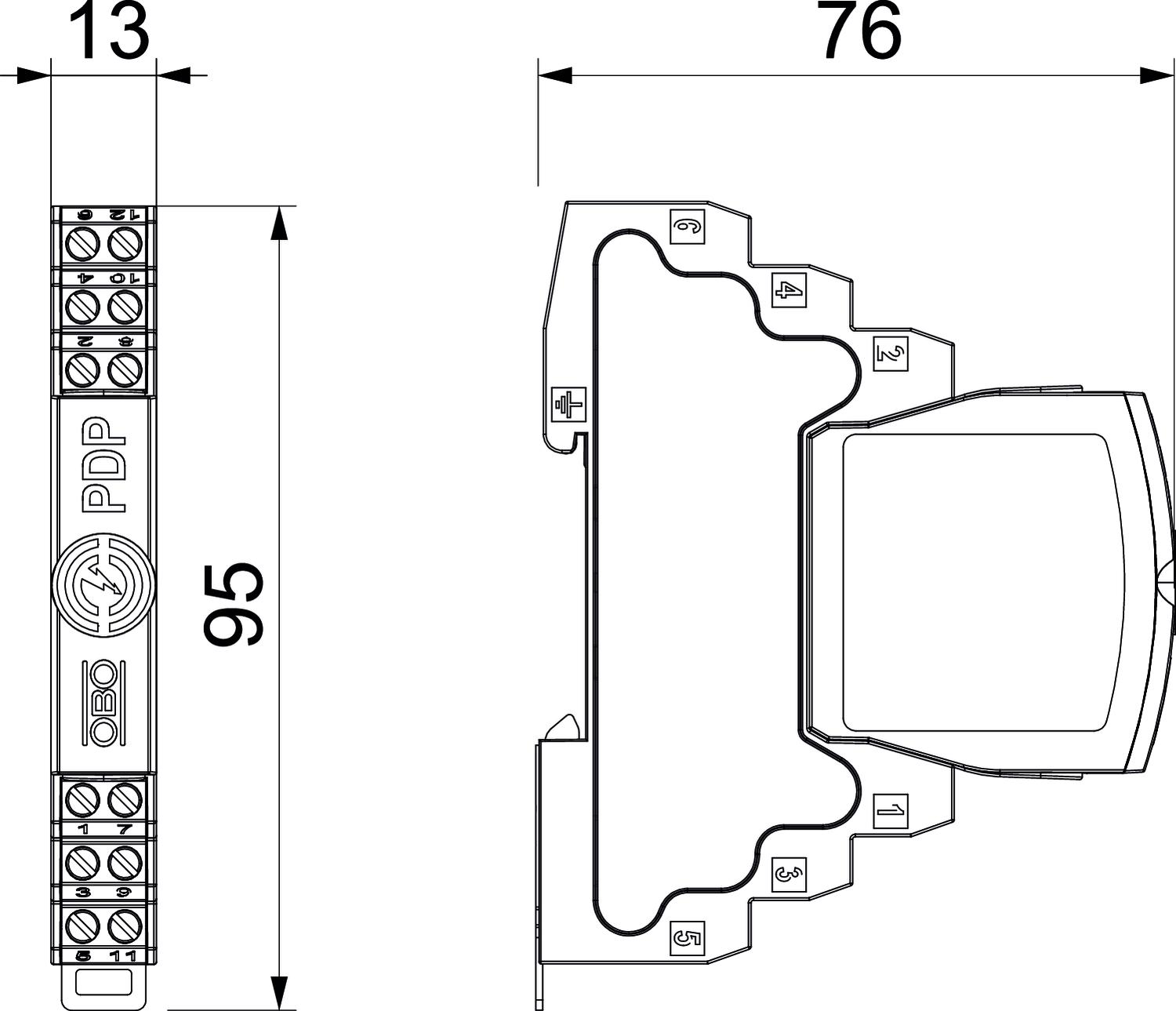

Kategorie Typ 1+2 / D1+C2 LPZ 0→2 SPD 依据 IEC 61643-1 I+II 级 SPD 依据 IEC 61643-21 Class I+II / D1+C2 SPD 符合 EN 61643-11 1+2级 串联电阻 1.2 ± 5% 保护等级 IP20 信号装置 无 冲击耐受能力 线-地 10 kV / 5 kA 冲击耐受能力 线-线 10 kV / 5 kA 安装入口/出口 螺丝端子 容量（线-地） ≤30 pF 容量（线-线） ≤30 pF 宽度 13 mm 尺寸 12V 屏蔽 直接 屏蔽连接 是 总体放电电流 (10/350) 2,5 kA 总体放电电流 (8/20) 20 kA 截止频率 100 MHz 插入损耗 (Insertion loss) ≤3 dB 插拔系统 接线夹 最大刚性接口截面 2,5 mm² 最大多线式接口截面 2,5 mm² 最大持续工作电压 DC 16 V 最大持续工作电压AC 12 V 最大柔性接口截面 1,5 mm² 最大温度范围 80 °C 最小刚性接口截面 0,14 mm² 最小多线式接口截面 0,14 mm² 最小柔性接口截面 0,14 mm² 最小温度范围 -40 °C 标称放电电流 (8/20 µs) 10 kA 每线串联电阻 1,2 Ω ± 5% 测试标准 IEC 61643-21 电压保护水平 线 - 地 850 V 电压保护水平 线 - 线 130 V 电极数量 2 脉冲电流 2,5 kA 规格 2极 通过以下方式接地： 连接线/支承轨道 长度 76 mm 额定放电电流 In C2 (总) 20 kA 额定负载电流 AC 0,425 A 额定负载电流 DC 0,6 A 高度 95 mm - 所有型号
