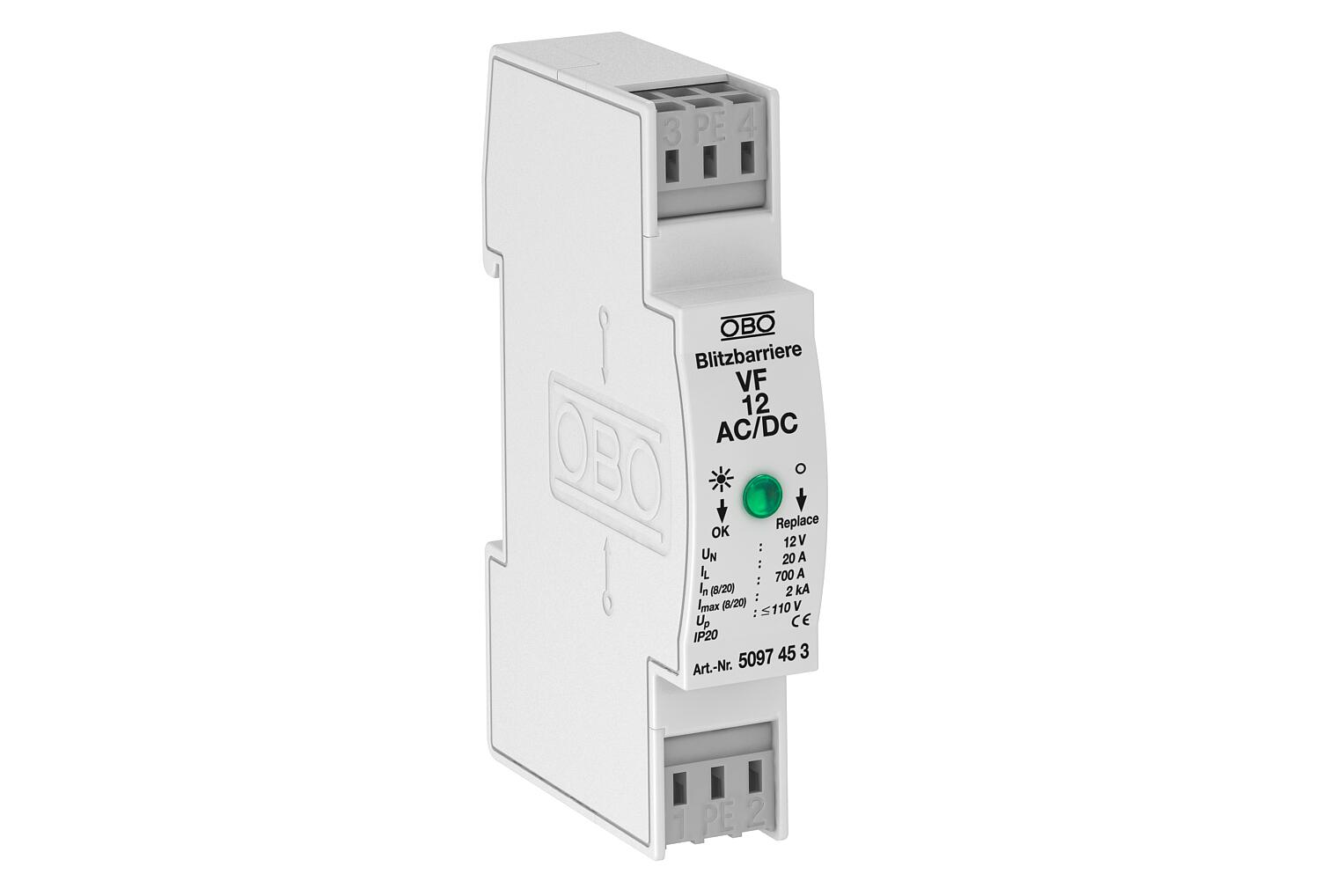

控制系统电涌保护器,2极电源,12 V

项目编号 5097453 | EAN码 4012195578116

2
IP20
产品描述

产品描述

电涌保护器3级,符合 EN 61643-11

• 适用于直流和交流系统
• 带状态指示灯
• 无螺钉压接式连接端子,安装方便

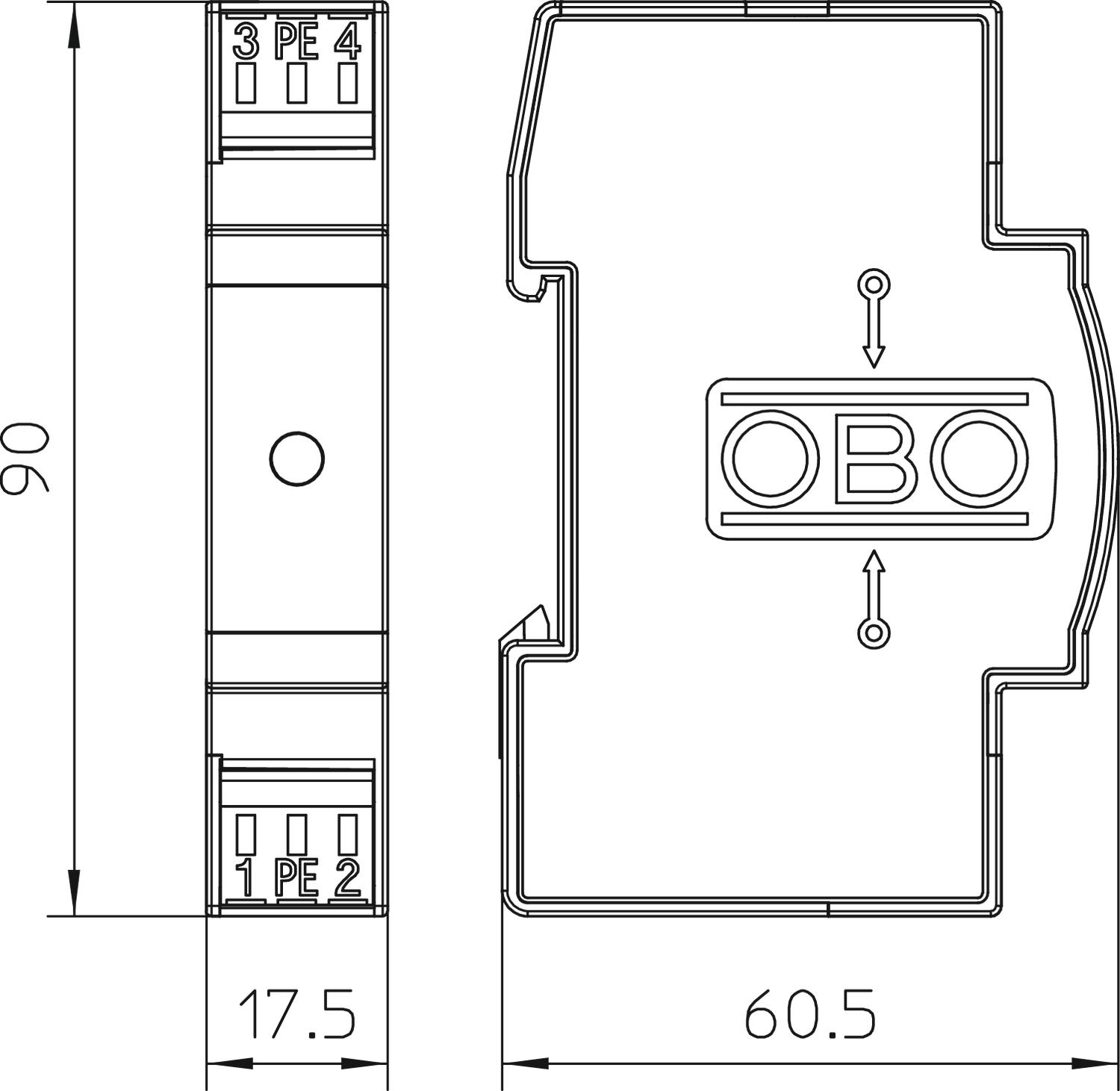

• 厚度仅为17.5 mm,节省空间

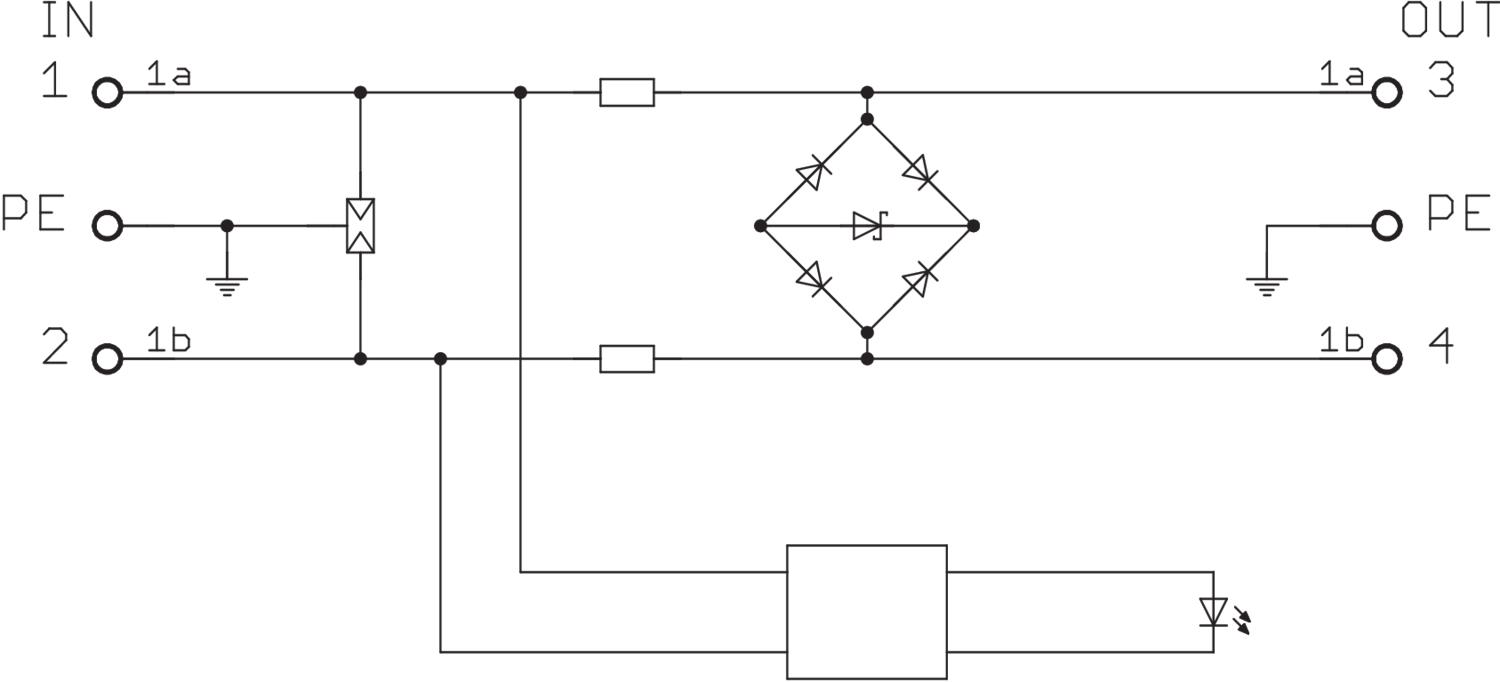

• Y型电路

应用:安装于标准配电箱中的35 mm DIN导轨。
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 保护设备,符合DIN EN 61643-11和IEC 61643-11
  • 从LPZ 2过渡到LPZ 3
  • Installation electrotechnical expertise
技术资料

技术参数

LPZ 2→3
OBO_额定载荷电流(输入/输出端子) 20 A
SPD 依据 IEC 61643-1 III 级
SPD 符合 EN 61643-11 3级
保护等级 IP20
信号装置
响应时间 <25 ns
外泄型
安装方式 导轨35mm
尺寸 12V AC
最大刚性导线截面(实心/绞合) 2,5 mm²
最大后备熔断器 20 A
最大工作温度 80 °C
最大持续工作电压 DC 18
最大持续工作电压AC 13,5
最大放电电流 (8/20 μs) 2 kA
最大电源侧过流保护 20
最小刚性导线截面(实心/绞合) 0,14 mm²
最小工作温度 -40 °C
最小柔性导线截面(细绞) 2,5 mm²
标称放电电流 (8/20 µs) 0,7 kA
测试类别 3级
电压保护水平 线 - 地 <1200 V
电压保护水平 线 - 线 <110 V
电极数 3
电极规格 2
电网制式 其他
规格 12V
过压保护装置的线路类型 电源线 AC
遥信装置
防爆测试版
额定工作电压 AC (50 / 60 Hz) 12 V
所有型号

所有型号

型号 电极规格 最大持续工作电压AC 最大持续工作电压 DC 保护等级 产品编码 数量
VF12-AC DC 2 13.5 18 IP20 5097453
1 个
VF24-AC/DC 2 34 46 IP20 5097607
1 个
VF48-AC/DC 2 60 80 IP20 5097615
1 个
VF60-AC/DC 2 80 110 IP20 5097623
1 个
VF110-AC DC 2 150 200 IP20 5097631
1 个
VF230-AC/DC 2 255 350 IP20 5097650
1 个
