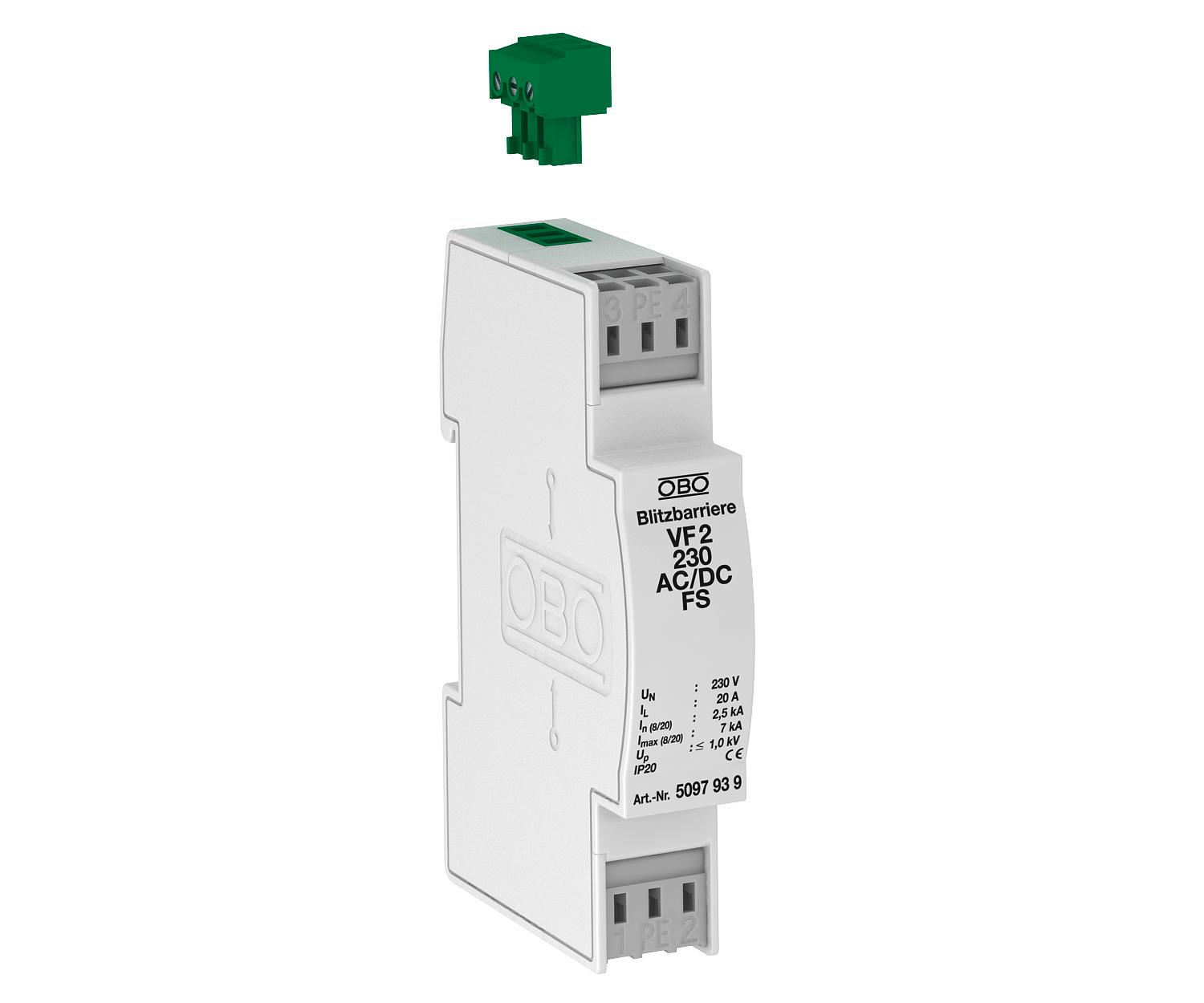

控制系统电涌保护器，2极电源，230 V AC/DC，带零漏电流遥信报警装置
项目编号 5097939 | EAN码 4012195578260
- 产品描述
-
产品描述
电涌保护器3级，符合 EN 61643-11，带零漏电流遥信报警装置
• 带遥信报警装置，用于远程监控和SPD运行状态的浮动切换触点
• 无螺钉压接式连接端子，安装方便

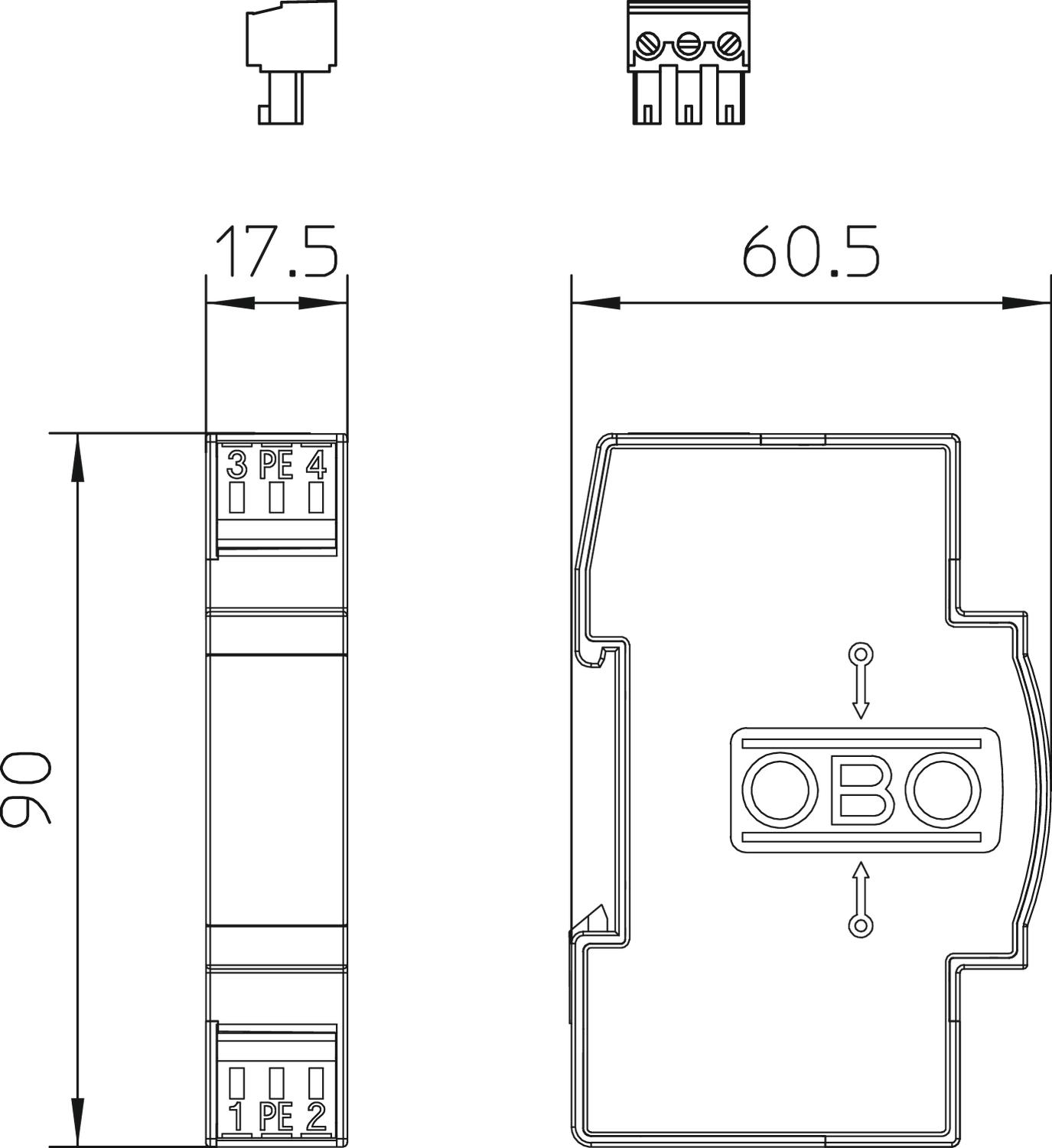

• 厚度仅为17.5 mm，节省空间

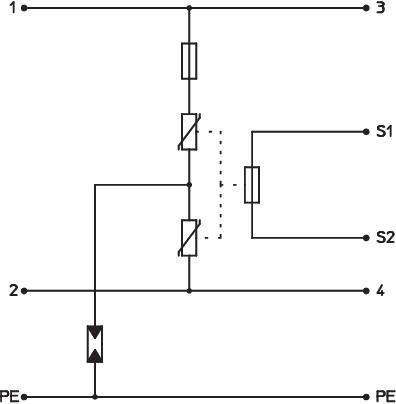

• Y型电路
应用：安装于标准配电箱中的35 mm DIN导轨。
-
- 技术资料
-
连接选项
FM 连接 常闭触点 LPZ 2→3 OBO_额定载荷电流（输入/输出端子） 20 A SPD 依据 IEC 61643-1 III 级 SPD 符合 EN 61643-11 3级 保护水平 [L-N] ≤1000 保护等级 IP20 信号装置 无 响应时间 <25 ns 外泄型 否 安装方式 导轨35mm 尺寸 230V AC 最大刚性导线截面（实心/绞合） 2,5 mm² 最大工作温度 80 °C 最大持续工作电压 DC 350 最大持续工作电压AC 255 最大放电电流 (8/20 μs) 7 kA 最小刚性导线截面（实心/绞合） 0,14 mm² 最小工作温度 -40 °C 标称放电电流 (8/20 µs) 2,5 kA 测试类别 3级 是 电压保护水平 线 - 地 < 1400 V 电压保护水平 线 - 线 < 1000 V 电极数 3 电网制式 其他 过压保护装置的线路类型 电源线 AC 遥信装置 是 - 所有型号
