控制系统电涌保护器，2极电源，24 V AC/DC，带遥信报警装置 2 | 34 | 46 | IP20

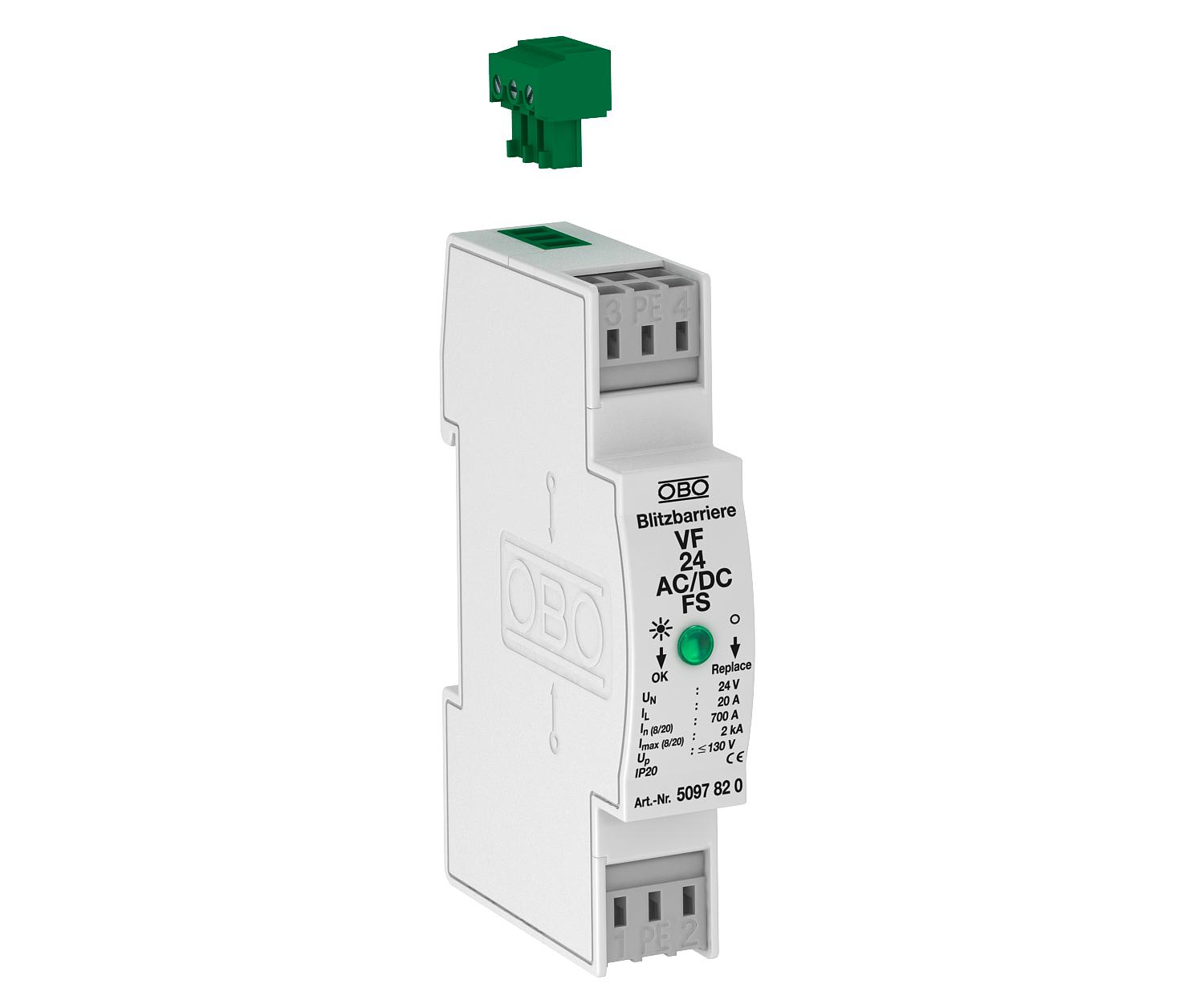

控制系统电涌保护器，2极电源，24 V AC/DC，带遥信报警装置

项目编号 5097820 | EAN码 4012195578185

产品编码 / 型号	5097820 / VF24-AC/DC-FS

电极规格	2

最大持续工作电压AC	34

最大持续工作电压 DC	46

保护等级	IP20

产品描述

产品描述

电涌保护器3级，符合 EN 61643-11，带遥信报警装置

• 带遥信报警装置，用于远程监控和SPD运行状态的浮动切换触点
• 适用于直流和交流系统
• 带状态指示灯
• 无螺钉压接式连接端子，安装方便

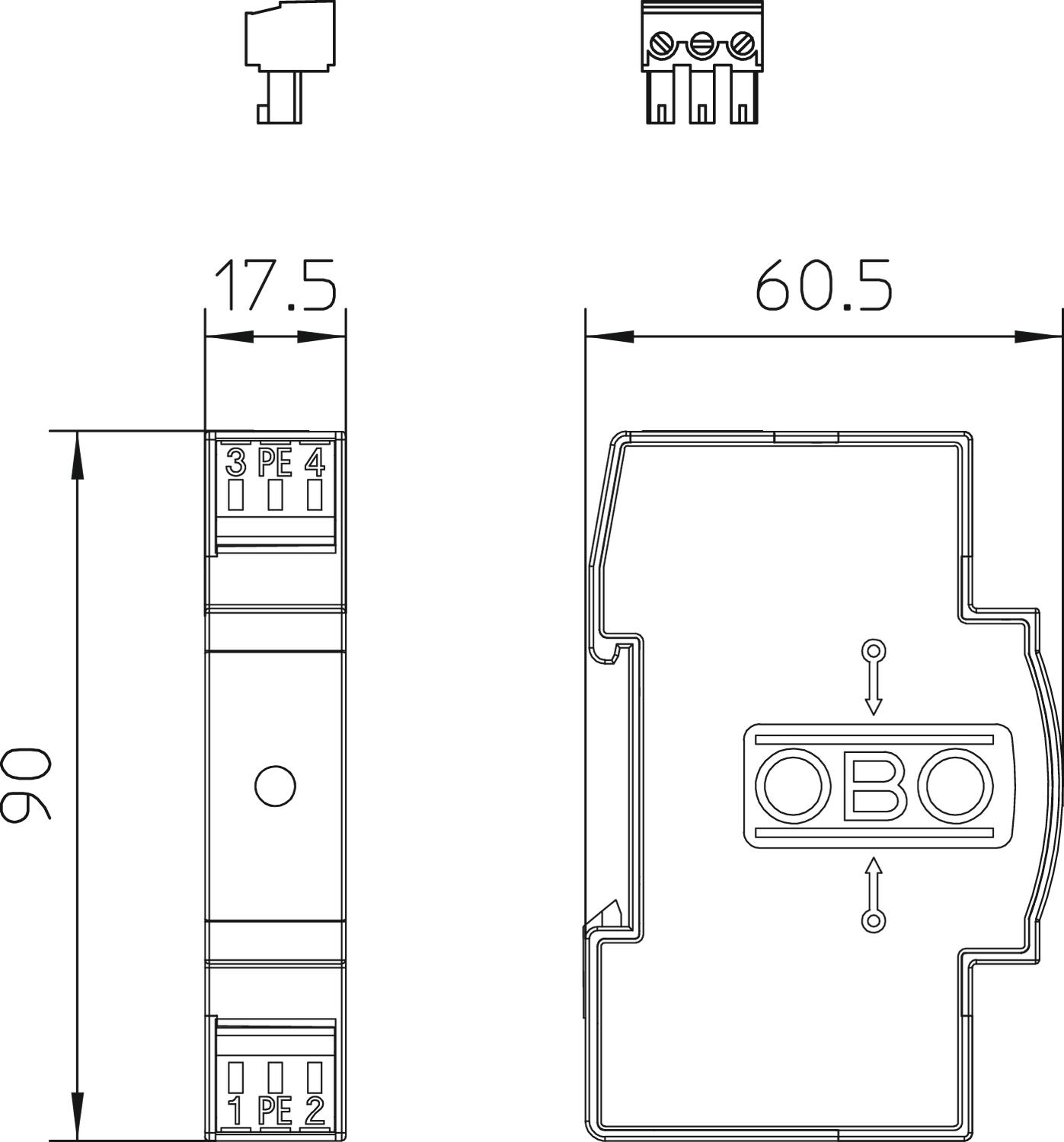

• 厚度仅为17.5 mm，节省空间

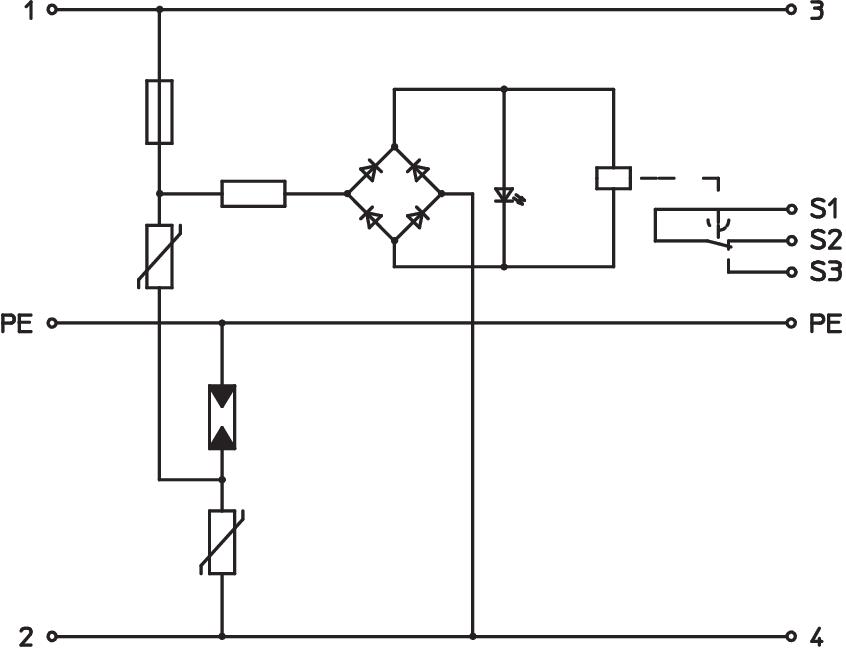

• Y型电路

应用：安装于标准配电箱中的35 mm DIN导轨。

技术资料

连接选项

FM 连接	转换
LPZ	2→3
OBO_额定载荷电流（输入/输出端子）	20 A
SPD 依据 IEC 61643-1	III 级
SPD 符合 EN 61643-11	3级
保护水平 [L-N]	≤1000
保护等级	IP20
信号装置	光
响应时间	<25 ns
外泄型	否
安装方式	导轨35mm
尺寸	24V AC
最大刚性导线截面（实心/绞合）	2,5 mm²
最大后备熔断器	16 A
最大工作温度	80 °C

最大持续工作电压 DC	46
最大持续工作电压AC	34
最大放电电流 (8/20 μs)	2 kA
最大电源侧过流保护	16
最小刚性导线截面（实心/绞合）	0,14 mm²
最小工作温度	-40 °C
标称放电电流 (8/20 µs)	0,7 kA
测试类别 3级	是
电压保护水平线 - 地	<1200 V
电压保护水平线 - 线	<160 V
电极数	3
电极规格	2
电网制式	其他
遥信装置	是
额定工作电压 AC (50 / 60 Hz)	24 V
