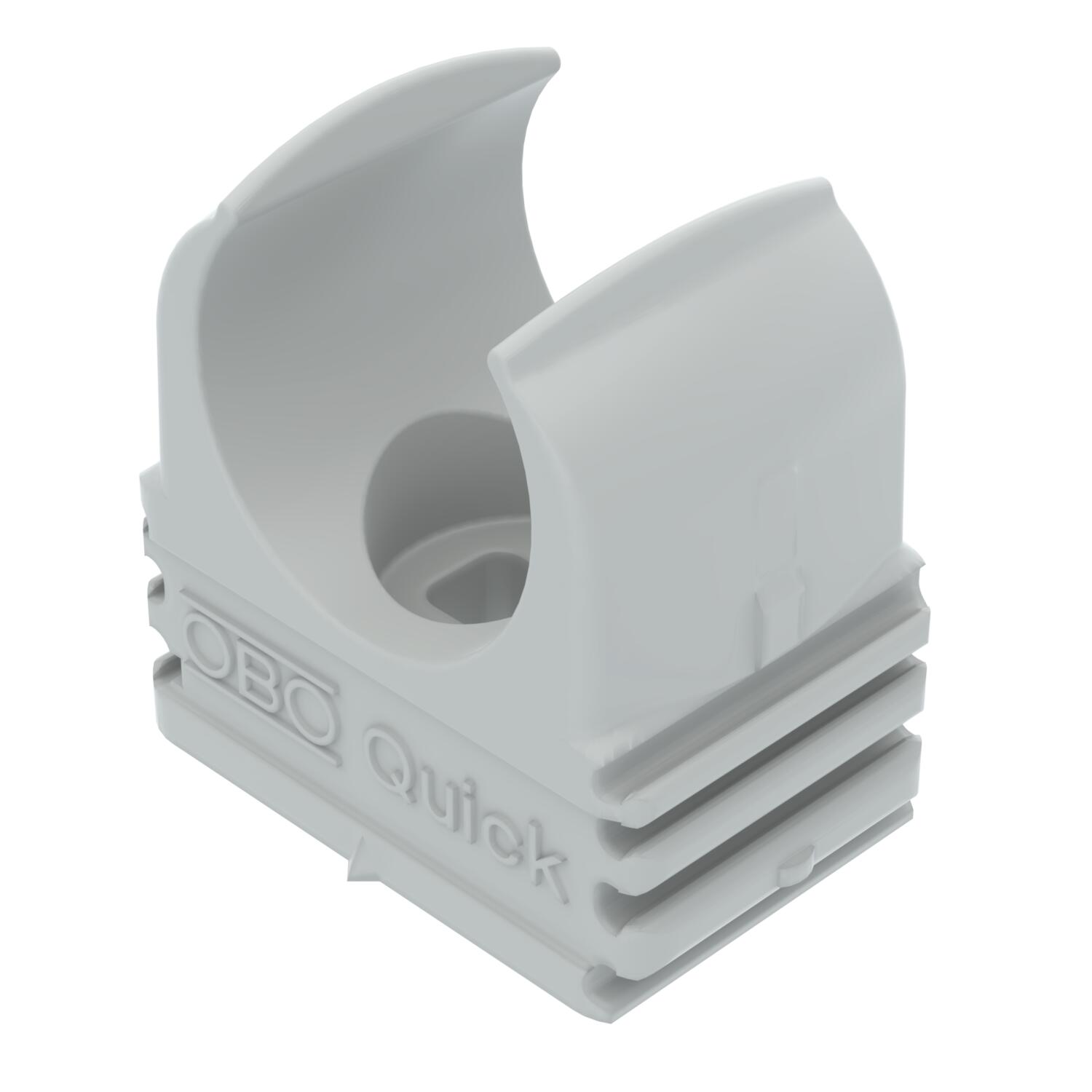

快速固定夹,浅灰色

项目编号 2149004 | EAN码 4012195583219

产品描述
产品描述
用于安装公制铠装钢管、轻型和重型绝缘导管以及 Quick-Pipe快装线管的明装夹子。 适用于室内和室外受保护区域的墙壁和天花板的通用紧固件。 当使用木螺钉或冲击销安装时,带有用于横向对齐的槽。 免工具管道安装。 也可以与OBO Multi-Quick或starQuick 快装夹搭配使用。 M16-M32尺寸的螺钉可以拧到M6螺纹上。 建议紧固间距为50–60 cm,在 20°C 室温下的最大拉出值 F 见表。
  • 电气、电子、信息技术注册协会,德国
  • 无卤、无氯、无氟、无溴
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 公制螺纹
技术资料

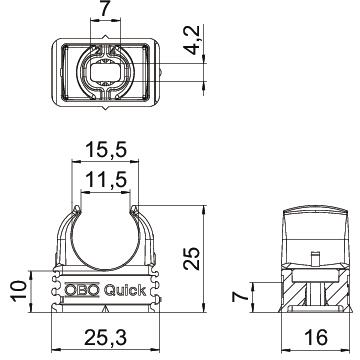

尺寸

E尺寸 7 mm
关闭
可扩展的
固定方式 螺丝孔
尺寸 M16
尺寸 A 25,3 mm
尺寸 B 16 mm
尺寸 C 11,5 mm
尺寸 D 15,5 mm
尺寸 F 4,2 mm
尺寸 h 10 mm
尺寸H 25 mm
带镶嵌材料
抗紫外线
拉出值 65 N
断裂荷载 0,07 kN
无卤
最大夹紧范围 D 16 mm
最小夹紧范围 D 16 mm
材料 聚丙烯
电缆/管道数量 1
阻燃 符合 VDE 0471/DIN 695 第 2-1,试验温度 650°C
颜色 浅灰色;RAL 7035
额定变量/文本 M16
所有型号

所有型号

型号 额定变量/文本 产品编码 数量
2955 M16 M16 2149004
100 个
2955 M20 M20 2149010
100 个
2955 M25 M25 2149016
100 个
2955 M32 M32 2149022
50 个
2955 M40 M40 2149028
50 个
2955 M50 M50 2149034
25 个
2955 M63 M63 2149040
20 个
