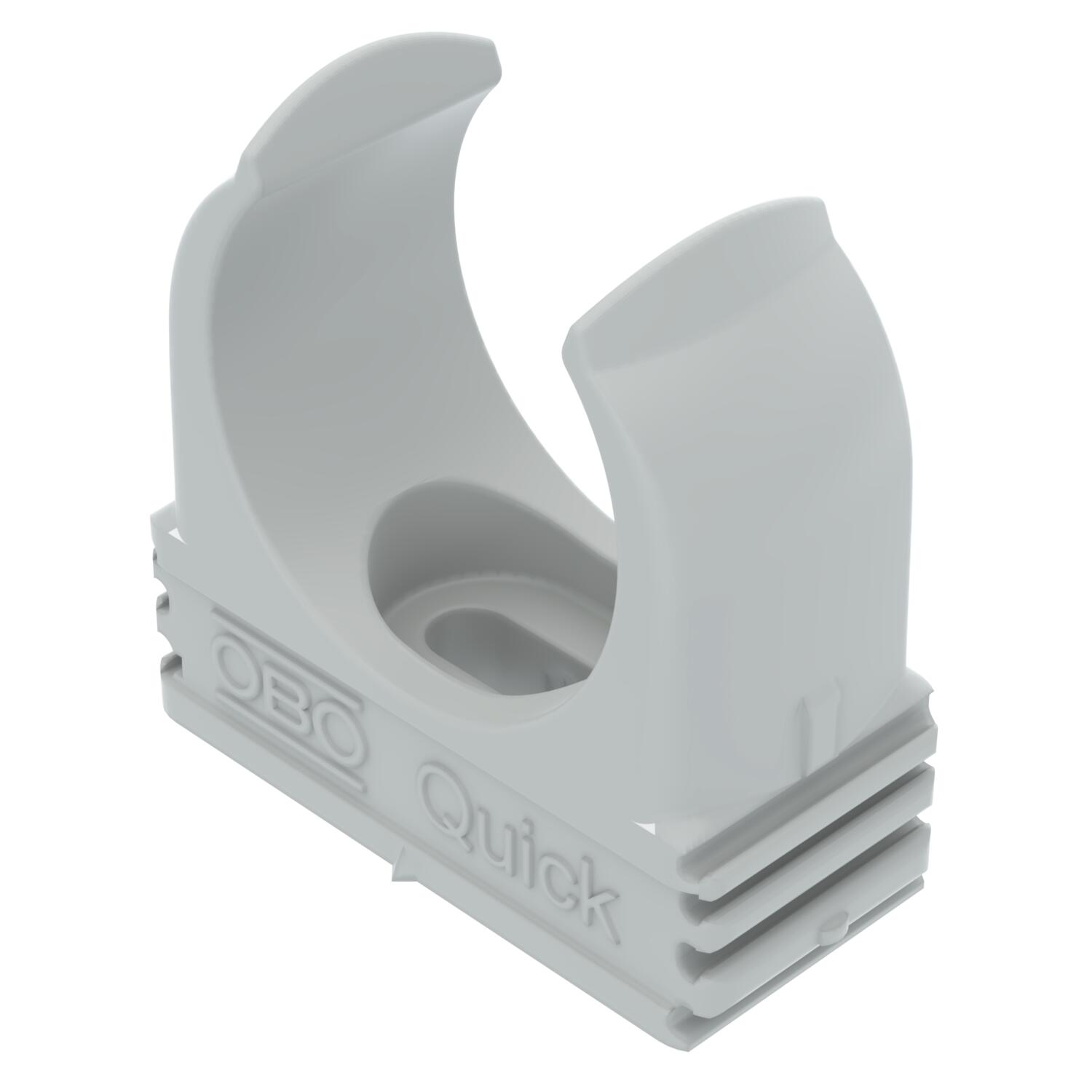

快速固定夹，浅灰色
项目编号 2149016 | EAN码 4012195583998
- 产品描述
-
产品描述
用于安装公制铠装钢管、轻型和重型绝缘导管以及 Quick-Pipe快装线管的明装夹子。 适用于室内和室外受保护区域的墙壁和天花板的通用紧固件。 当使用木螺钉或冲击销安装时，带有用于横向对齐的槽。 免工具管道安装。 也可以与OBO Multi-Quick或starQuick 快装夹搭配使用。 M16-M32尺寸的螺钉可以拧到M6螺纹上。 建议紧固间距为50–60 cm，在 20°C 室温下的最大拉出值 F 见表。
-
- 技术资料
-
技术参数
关闭 否 可扩展的 是 固定方式 螺丝孔 尺寸 M25 带镶嵌材料 否 抗紫外线 否 拉出值 100 N 断裂荷载 0,1 kN 无卤 是 最大夹紧范围 D 25 mm 最小夹紧范围 D 25 mm 材料 聚丙烯 电缆/管道数量 1 阻燃 符合 VDE 0471/DIN 695 第 2-1，试验温度 650°C 颜色 浅灰色；RAL 7035 额定变量/文本 M25 尺寸

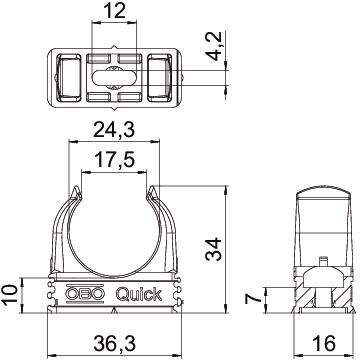

E尺寸 12 mm 尺寸 A 36,3 mm 尺寸 B 16 mm 尺寸 C 17,5 mm 尺寸 D 24,3 mm 尺寸 F 4,2 mm 尺寸 h 10 mm 尺寸H 34 mm - 所有型号
