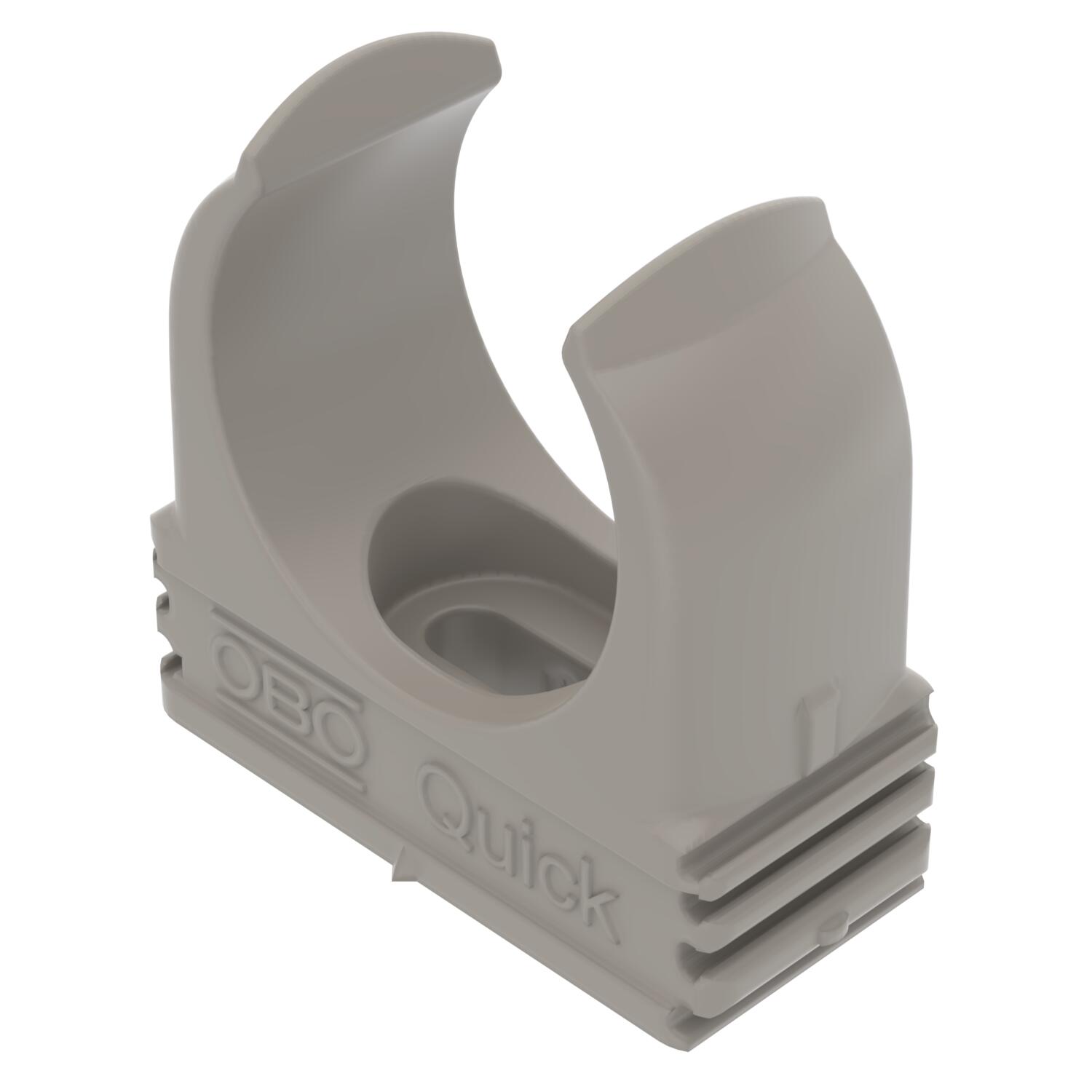

快速固定夹,阻燃,石灰色

项目编号 2149315 | EAN码 4012195585312

产品描述

产品描述

用于安装公制钢管、轻型和重型绝缘导管和 Quick-Pipe 快装线管的阻燃明装夹子。 适用于室内和室外受保护区域的墙壁和天花板的通用紧固件。 当使用木螺钉或冲击销安装时,带有用于横向对齐的槽。 免工具管道安装。 也可以与OBO Multi-Quick或starQuick 快装夹搭配使用。 M16-M32尺寸的螺钉可以拧到M6螺纹上。 建议紧固间距为50–60 cm,在 20°C 室温下的最大拉出值 F 见表。
  • Indication of metric products
  • 公制螺纹
  • 电气、电子、信息技术注册协会,德国
  • 无卤、无氯、无氟、无溴
  • 960°C阻燃
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
技术资料

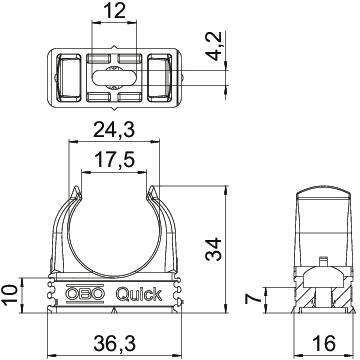

尺寸

E尺寸 12 mm
关闭
可扩展的
固定方式 螺丝孔
尺寸 M25
尺寸 A 36,3 mm
尺寸 B 16 mm
尺寸 C 17,5 mm
尺寸 D 24,3 mm
尺寸 F 4,2 mm
尺寸 h 10 mm
尺寸H 34 mm
带镶嵌材料
抗紫外线
拉出值 90 N
无卤
材料 聚丙烯
电缆/管道数量 1
阻燃 符合 VDE 0471/DIN 695 第 2-1 部分,测试温度 750°C
颜色 石灰色;RAL 7030
额定变量/文本 M25
所有型号

所有型号

型号 额定变量/文本 产品编码 数量
2955 F M16 STGR M16 2149303
100 个
2955 F M20 STGR M20 2149309
100 个
2955 F M25 STGR M25 2149315
100 个
2955 F M32 STGR M32 2149321
50 个
2955 F M40 STGR M40 2149327
50 个
2955 F M50 STGR M50 2149333
25 个
2955 F M63 STGR M63 2149339
20 个
