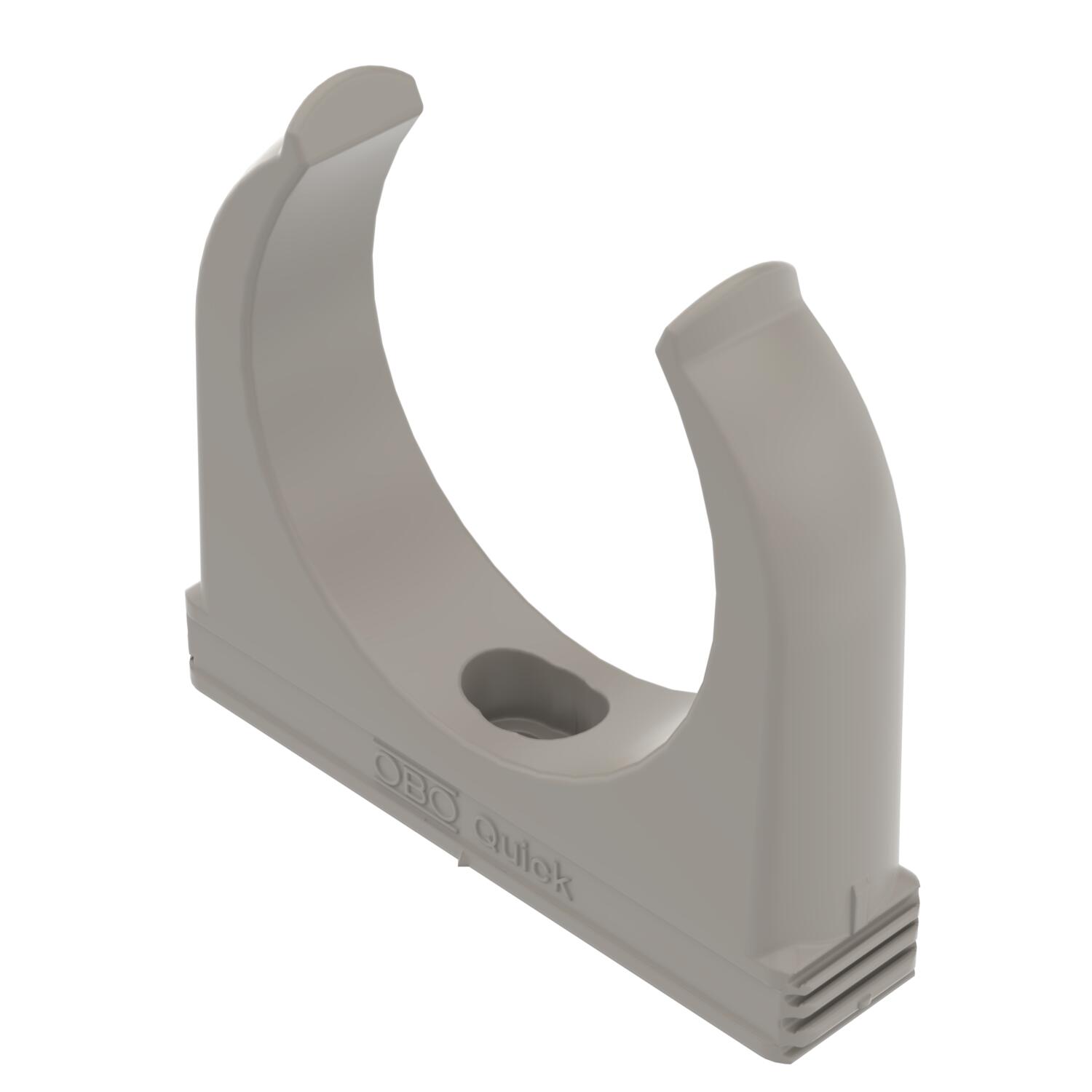

快速固定夹，阻燃，石灰色
项目编号 2149339 | EAN码 4012195585619
- 产品描述
-
产品描述
用于安装公制钢管、轻型和重型绝缘导管和 Quick-Pipe 快装线管的阻燃明装夹子。 适用于室内和室外受保护区域的墙壁和天花板的通用紧固件。 当使用木螺钉或冲击销安装时，带有用于横向对齐的槽。 免工具管道安装。 也可以与OBO Multi-Quick或starQuick 快装夹搭配使用。 M16-M32尺寸的螺钉可以拧到M6螺纹上。 建议紧固间距为50–60 cm，在 20°C 室温下的最大拉出值 F 见表。
-
- 技术资料
-

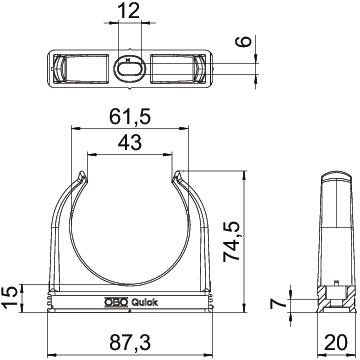

尺寸
E尺寸 12 mm 关闭 否 可扩展的 是 固定方式 螺丝孔 尺寸 M63 尺寸 A 87,3 mm 尺寸 B 20 mm 尺寸 C 43 mm 尺寸 D 61,5 mm 尺寸 F 6 mm 尺寸 h 7 mm 尺寸H 74,5 mm 带镶嵌材料 否 抗紫外线 否 拉出值 175 N 无卤 是 材料 聚丙烯 电缆/管道数量 1 阻燃 符合 VDE 0471/DIN 695 第 2-1 部分，测试温度 750°C 颜色 石灰色；RAL 7030 额定变量/文本 M63 - 所有型号
- 下载
-
REACH 符合性声明 2955 F M63 STGR / 2149339 , 0.12MB , pdfRoHS 符合性声明 2955 F M63 STGR / 2149339 , 0.12MB , pdf
