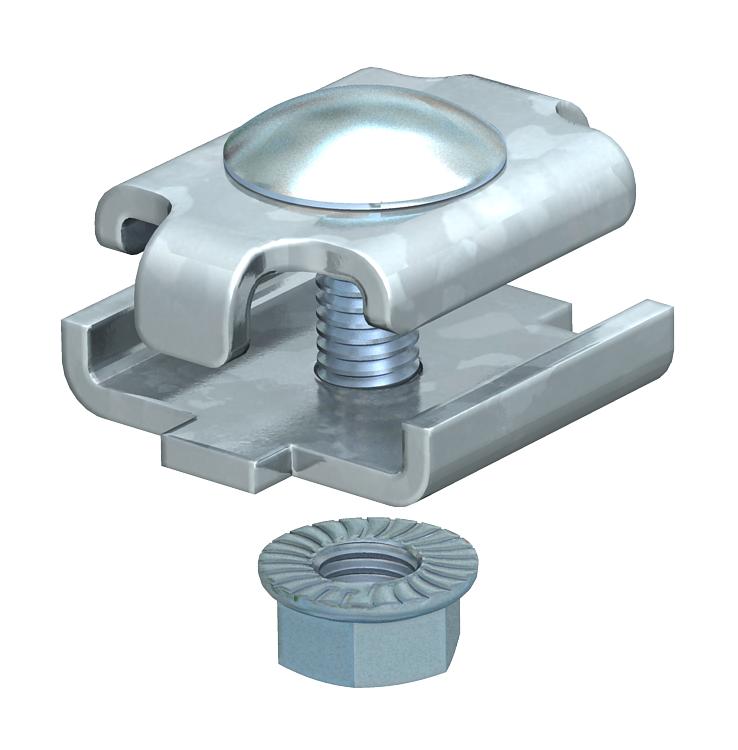

连接螺栓G

项目编号 6016596 | EAN码 4012196520510

6016596 / GSV 34 G
29 mm
24 mm
电镀锌
产品描述

产品描述

接合处连接件,用于网栅线缆槽,旋接式。
图示:网格式桥架连接件的位置与数量。

50-150mm = 2 件
200-300mm = 3 件
400-450mm = 4 件
500-600mm = 5 件
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • UKCA declaration of conformity
  • Mesh cable tray, slant height 35 mm
  • Mesh cable tray, slant height 55 mm
  • Mesh cable tray, slant height 105 mm
  • C-mesh cable tray, slant height 50mm
  • BET-tested to DIN EN 61537
技术资料

技术参数

CO₂ Fußabdruck (GWP) Cradle-to-Gate 1,687 kg CO₂e / 1 Stück
不锈钢,已酸洗
与格栅槽接线匹配,最大 4,9 mm
与格栅槽接线匹配,最小 3,9 mm
功能维护
可调节连接件,垂直
可调节连接件,水平
宽度 1,14 in
宽度 29 mm

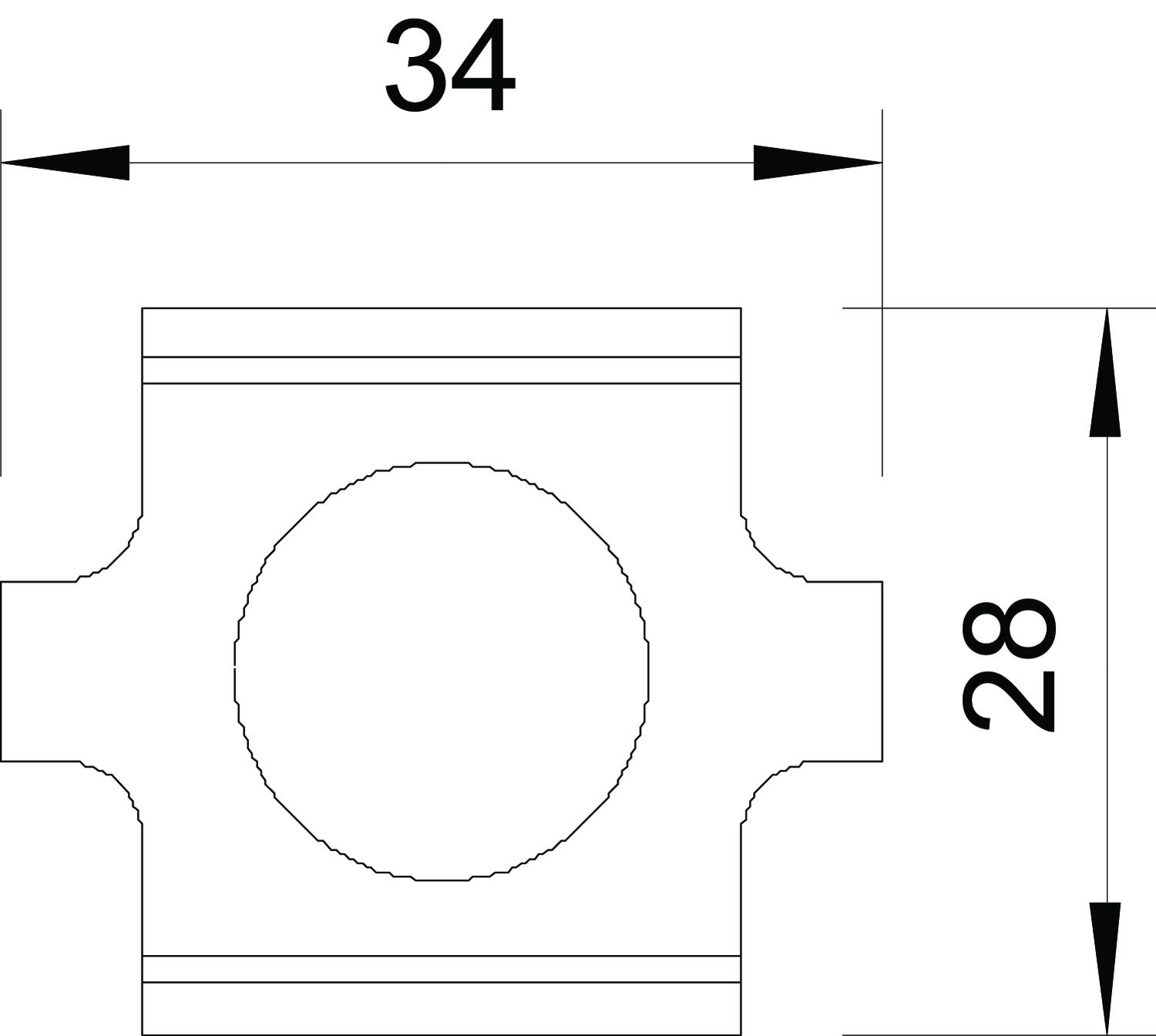

尺寸 34 x 27,5
材料
表面 电镀锌
规格 直线连接件
连接方式 螺钉连接件
适用于托盘桥架
适用于梯架
适用于网格式桥架
长度 34 mm
颜色 zinc
高度 24 mm
高度 0,94 in
所有型号

所有型号

型号 宽度 高度 材料 表面 产品编码 数量
GSV 34 G 29 mm 24 mm 电镀锌 6016596
20 个
