连接支架，高度28mm 350 | 28 | | |

morepic-1

morepic-2

连接支架，高度28mm

项目编号 7400972 | EAN码 4012195432968

产品编码 / 型号

宽度

最小通道高度	28 mm

产品描述

产品描述

管道连接器，用于覆盖找平板的地板下安装管道的导电组件。

技术资料

尺寸

宽度	350 mm
密封安装选项	否
尺寸	50x350x28
尺寸 a	350 mm
尺寸 h	28 mm
带等电位连接	是
底部端板	是

最小通道高度	28 mm
材料	钢
表面	带钢镀锌
规格	接片
适用于伸缩缝	是
高度	28 mm

所有型号

所有型号

型号	宽度	最小通道高度	产品编码	数量
VL 19028E	190 mm	28 mm	7400960	个	1 个
VL 25028E	250 mm	28 mm	7400966	个	1 个
VL 35028E	350 mm	28 mm	7400972	个	1 个

下载

信息表 VL 35028E / 7400972 , 0.10MB , pdf

欧盟符合性声明 VL 35028E / 7400972 , 0.13MB , pdf

认证标志 VDE 标志认证 EÜK , 0.12MB , pdf

下载

组装说明 EÜK screed-covered duct system generation 3 , 76.05MB , pdf

下载

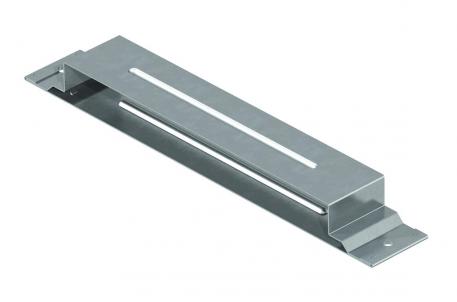

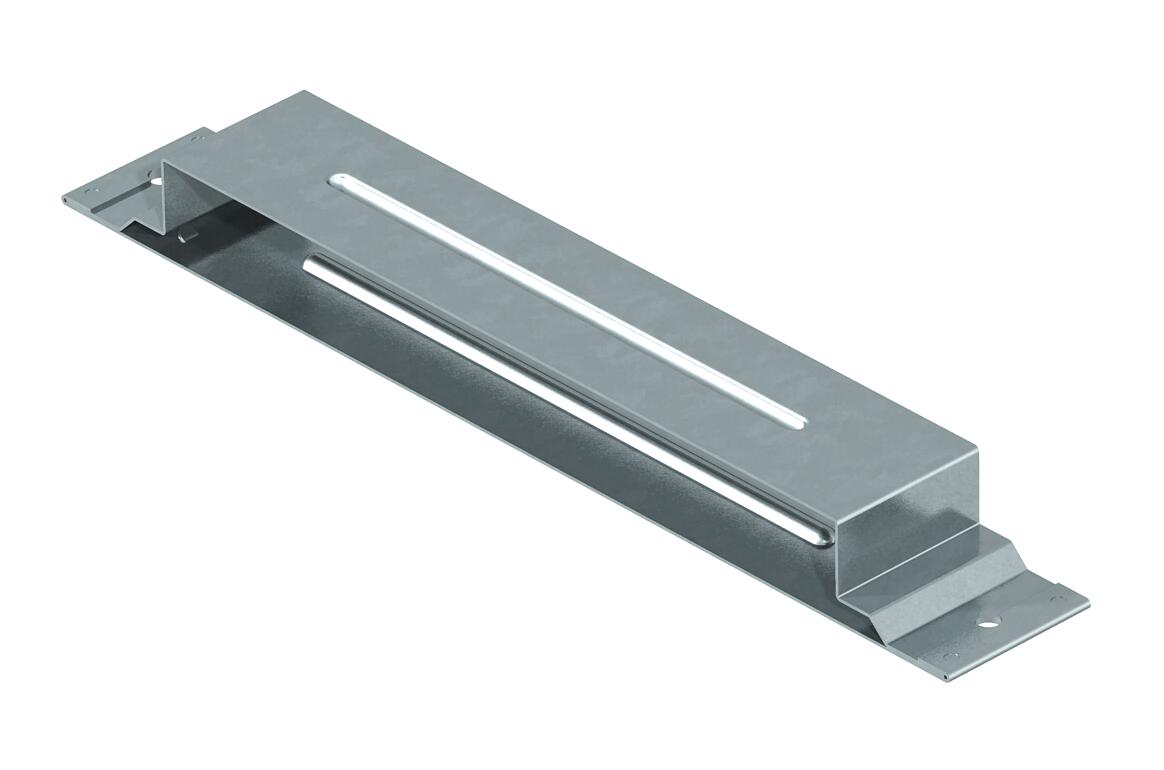

产品图片 VL 35028E / 7400972, 36.66 kB, jpg

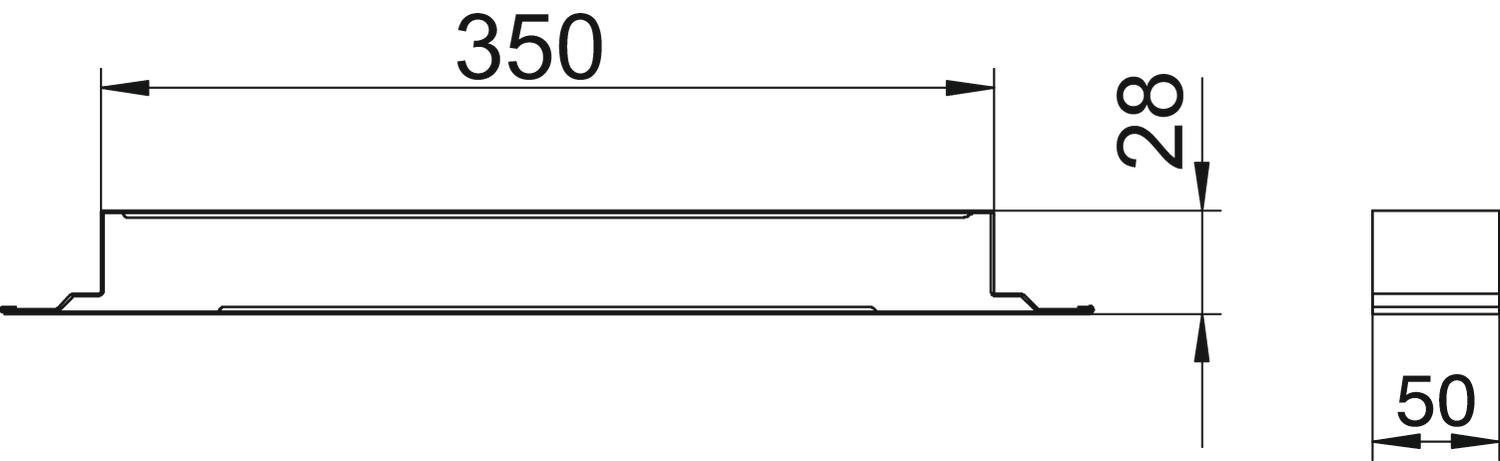

尺寸图 VL 35028E / 7400972, 26.80 kB, jpg

此产品没有招标邀请

7400972_KSTP1.stp, 142.92 kB
