这篇文章已停刊可以在此处找到当前文章 1488271 / Support clamp, with threaded bolt at side

梁夹，带螺栓 | | | | | 28.5 | 27 | 2 | 4

morepic-1

morepic-2

梁夹，带螺栓

项目编号 1483611 | EAN码 4012196502202

产品编码 / 型号

尺寸 B

尺寸 L

最小法兰厚度 F

最大法兰厚度 F

产品描述

产品描述

梁夹，用于敲入螺栓，作为梁上的单独紧固解决方案。

技术资料

技术参数

公制螺纹	6
可调铰链	否
固定方式	端子
尺寸	2-4mm
尺寸 B	28,5 mm
尺寸 L	27 mm
断裂荷载	0,45 kN

最大法兰厚度 F	4 mm
最小法兰厚度 F	2 mm
材料	钢
螺纹	M6 x 9mm
表面	锌板
连接类型/组件	螺纹
铰链式	否

所有型号

所有型号

型号	尺寸 B	尺寸 L	最小法兰厚度 F	最大法兰厚度 F	产品编码	数量
BCVTB 2-4 M6	28.5 mm	27 mm	2 mm	4 mm	1483611	个	100 个
BCVTB 4-8 M6	38 mm	39 mm	4 mm	8 mm	1483613	个	100 个
BCVTB 8-14 M6	38 mm	41 mm	8 mm	14 mm	1483615	个	100 个
BCVTB 14-20 M6	38 mm	47 mm	14 mm	20 mm	1483617	个	100 个

下载

信息表 BCVTB 2-4 M6 / 1483611 , 0.21MB , pdf

REACH 符合性声明 BCVTB 2-4 M6 / 1483611 , 0.12MB , pdf

下载

RoHS 符合性声明 BCVTB 2-4 M6 / 1483611 , 0.12MB , pdf

下载

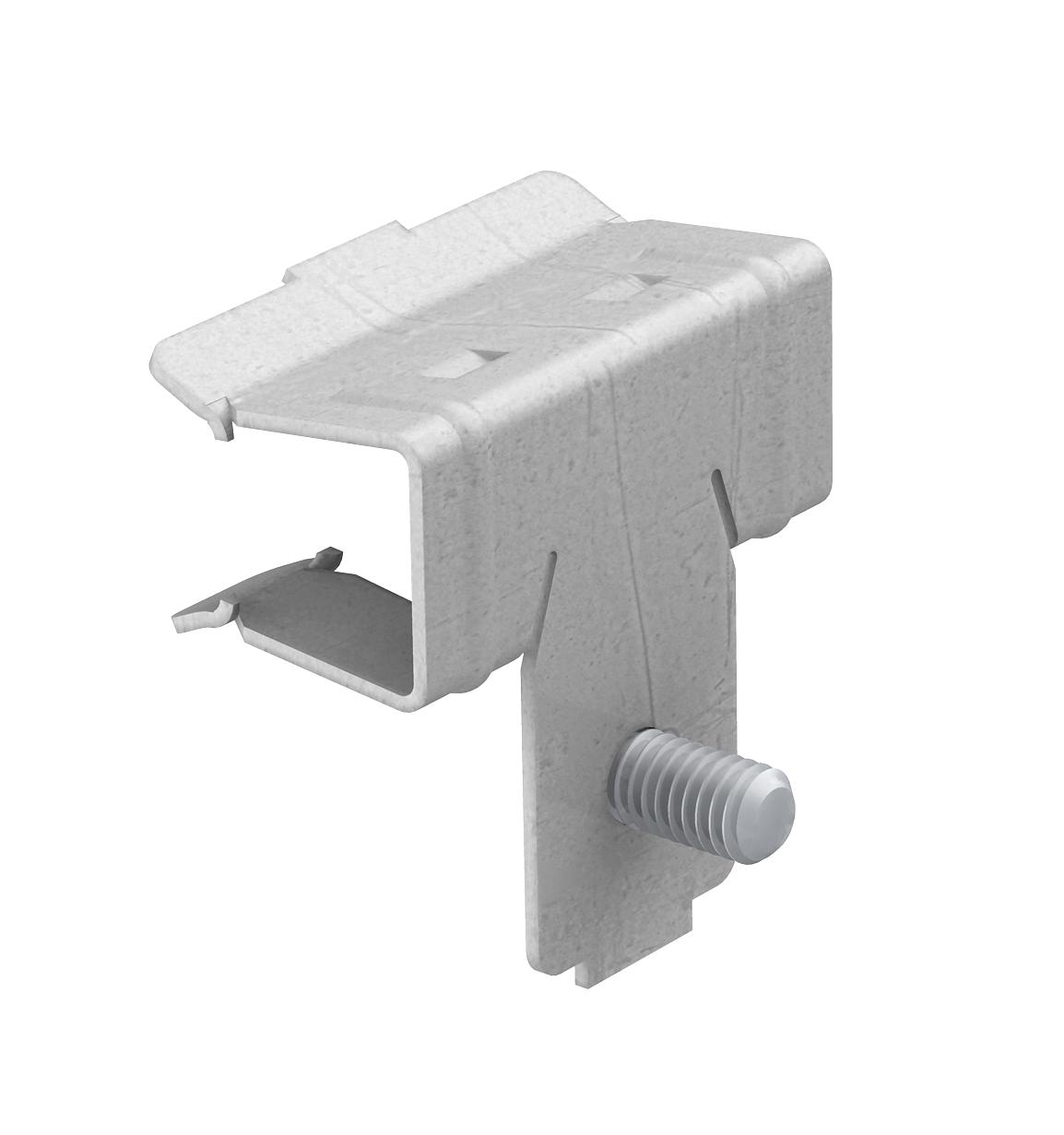

产品图片 BCVTB 2-4 M6 / 1483611, 49.64 kB, jpg

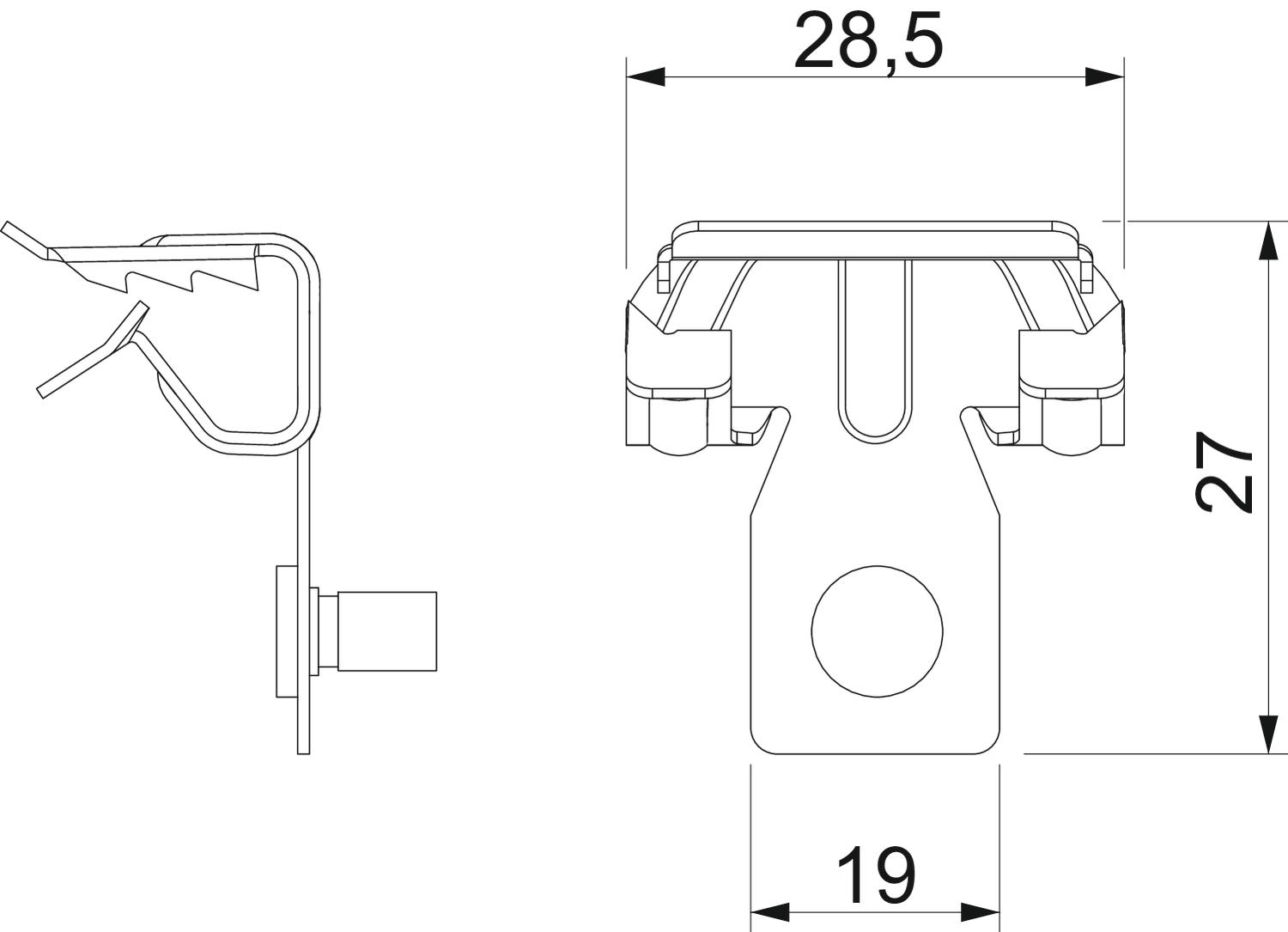

尺寸图 BCVTB 2-4 M6 / 1483611, 59.89 kB, jpg

BCVTB 2-4 M6 / 1483611
