这篇文章已停刊

梁夹，带螺栓 | | | | | 45 | 33 | 3 | 7

morepic-1

morepic-2

梁夹，带螺栓

项目编号 1483631 | EAN码 4012196502325

产品编码 / 型号

尺寸 B	45 mm

尺寸 L

最小法兰厚度 F

最大法兰厚度 F

产品描述

产品描述

梁夹，用于敲入螺栓，作为梁上的单独紧固解决方案。

技术资料

技术参数

公制螺纹	6
可调铰链	否
固定方式	端子
尺寸	3-7mm
尺寸 B	45 mm
尺寸 L	33 mm
断裂荷载	0,45 kN

最大法兰厚度 F	7 mm
最小法兰厚度 F	3 mm
材料	钢
螺纹	M6 x 9 mm
表面	锌板
连接类型/组件	螺纹
铰链式	否

所有型号

所有型号

型号	尺寸 B	尺寸 L	最小法兰厚度 F	最大法兰厚度 F	产品编码	数量
BCUTB 3-7 M6	45 mm	33 mm	3 mm	7 mm	1483631	个	100 个
BCUTB 8-12,5 M6	45 mm	36 mm	8 mm	12.5 mm	1483633	个	100 个
BCUTB 14-20 M6	45 mm	43 mm	14 mm	20 mm	1483635	个	100 个

下载

信息表 BCUTB 3-7 M6 / 1483631 , 0.19MB , pdf

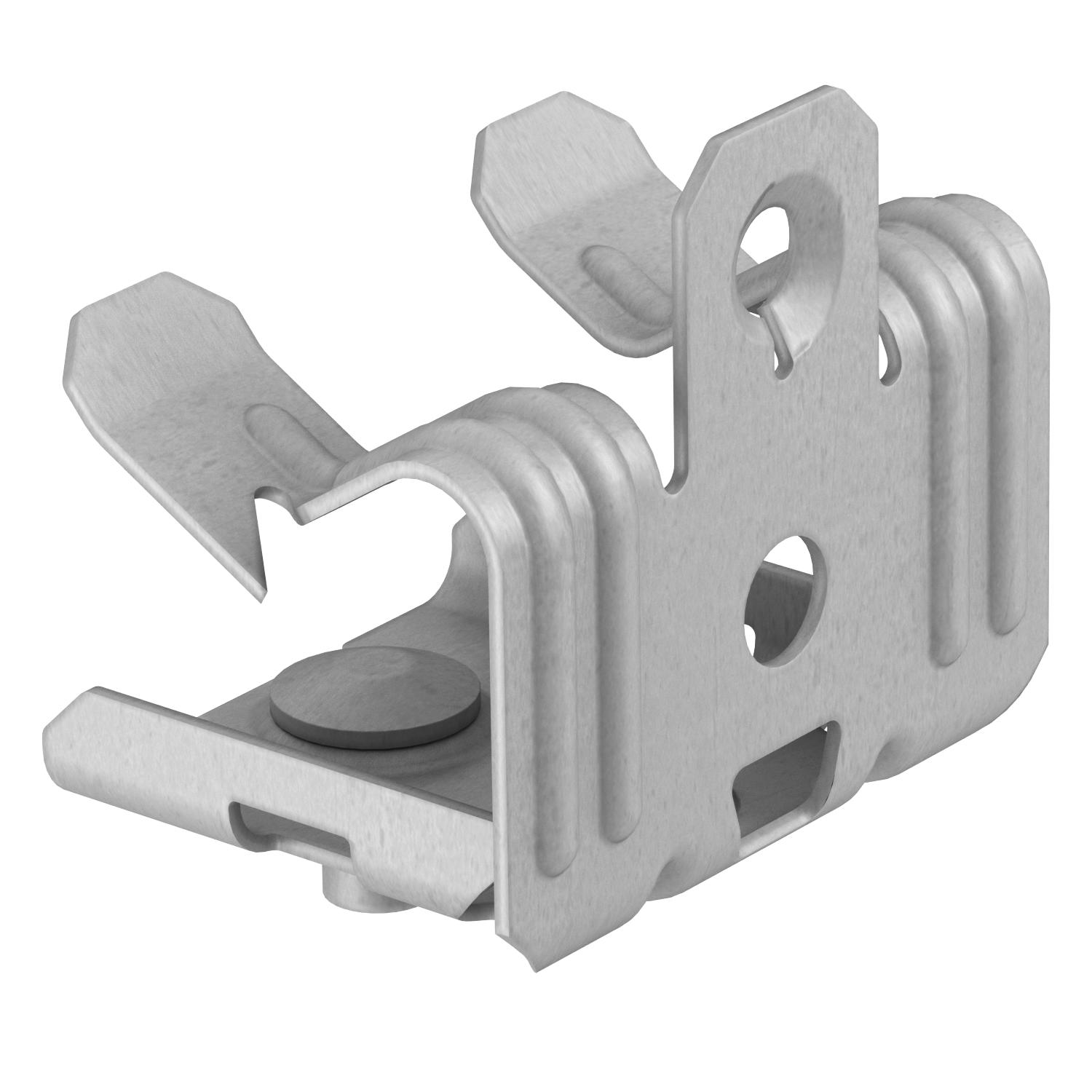

产品图片 BCUTB 3-7 M6 / 1483631, 102.37 kB, jpg

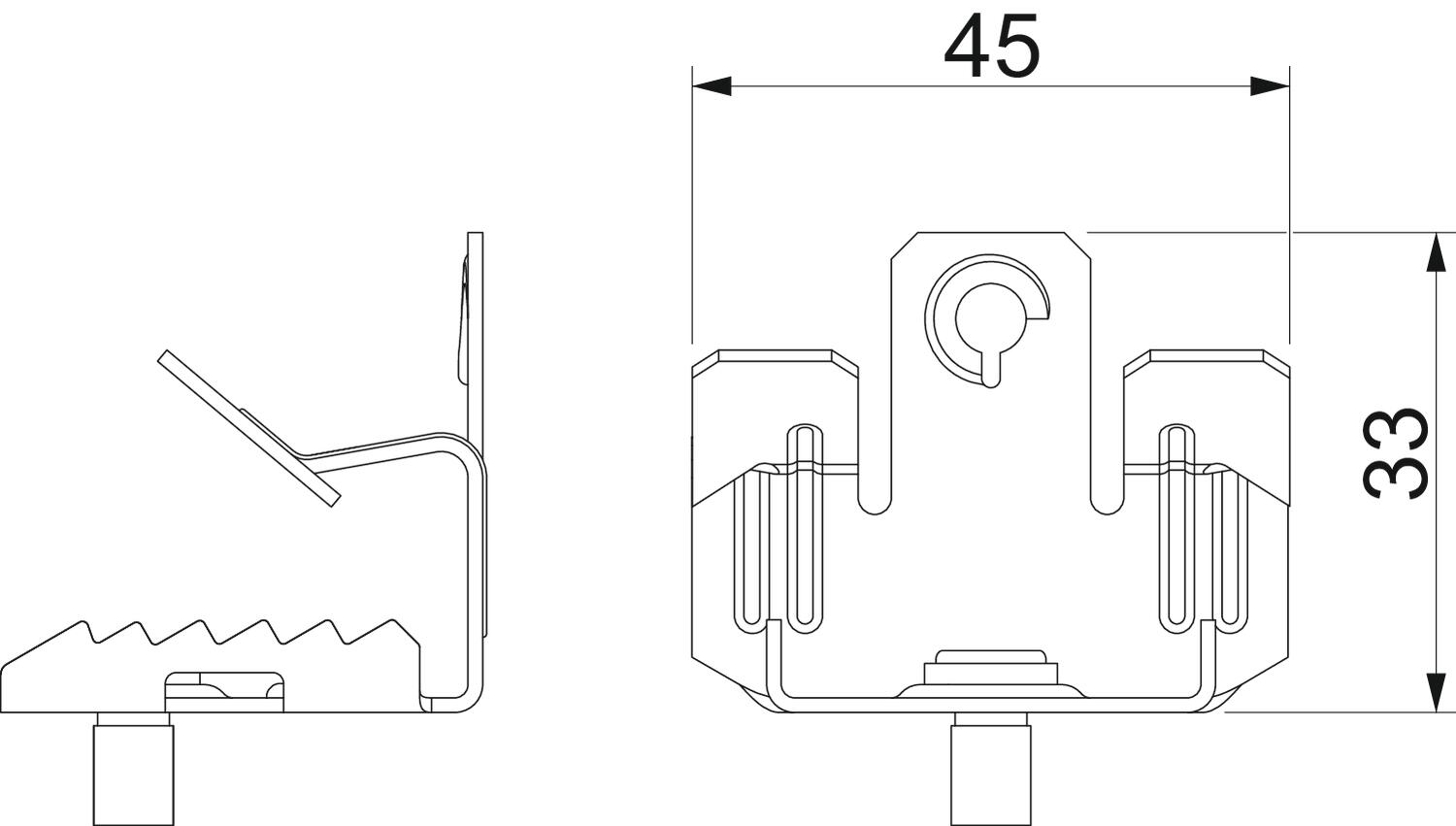

尺寸图 BCUTB 3-7 M6 / 1483631, 54.86 kB, jpg

BCUTB 3-7 M6 / 1483631

1483631_KSTP1.stp, 720.92 kB
