这篇文章已停刊

梁夹，用于管道，开放/底部 | | | 20 | | | | 8 | 12.5

morepic-1

morepic-2

梁夹，用于管道，开放/底部

项目编号 1483761 | EAN码 4012196502806

产品编码 / 型号

最小管道/线缆直径

最小法兰厚度 F

最大法兰厚度 F

产品描述

产品描述

梁夹，用于敲入开放式管座，作为支架上的单独紧固解决方案。

技术资料

技术参数

公制螺纹	6
可调铰链	否
固定方式	端子
尺寸	8-12,5mm
断裂荷载	0,11 kN
最大法兰厚度 F	12,5 mm
最小法兰厚度 F	8 mm

最小管道/线缆直径	20 mm
材料	钢
螺纹	M6
表面	锌板
连接类型/组件	管/线缆
铰链式	否

所有型号

所有型号

型号	最小管道/线缆直径	最小法兰厚度 F	最大法兰厚度 F	产品编码	数量
BCVPO 3-7 D20	20 mm	3 mm	7 mm	1483751	个	50 个
BCVPO 3-7 D25	25 mm	3 mm	7 mm	1483753	个	50 个
BCVPO 3-7 D32	32 mm	3 mm	7 mm	1483757	个	50 个
BCVPO 8-12,5 D20	20 mm	8 mm	12.5 mm	1483761	个	50 个
BCVPO 8-12,5 D25	-	8 mm	12.5 mm	1483763	个	50 个
BCVPO 8-12,5 D32	32 mm	8 mm	12.5 mm	1483765	个	50 个
BCVPO 14-20 D20	20 mm	14 mm	20 mm	1483771	个	50 个
BCVPO 14-20 D25	25 mm	14 mm	20 mm	1483773	个	50 个
BCVPO 14-20 D32	32 mm	14 mm	20 mm	1483775	个	50 个

下载

信息表 BCVPO 8-12,5 D20 / 1483761 , 0.17MB , pdf

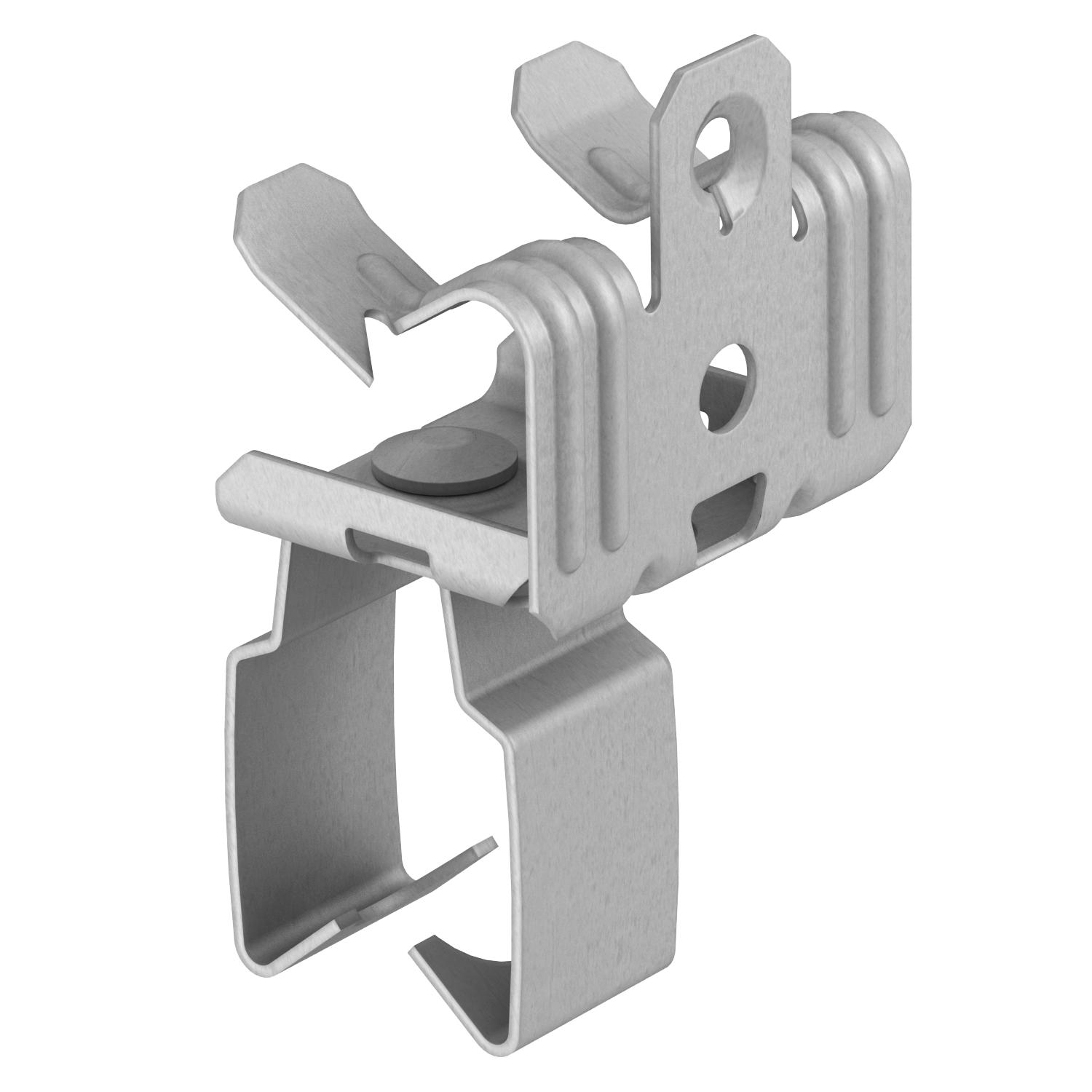

产品图片 BCVPO 8-12,5 D20 / 1483761, 89.36 kB, jpg

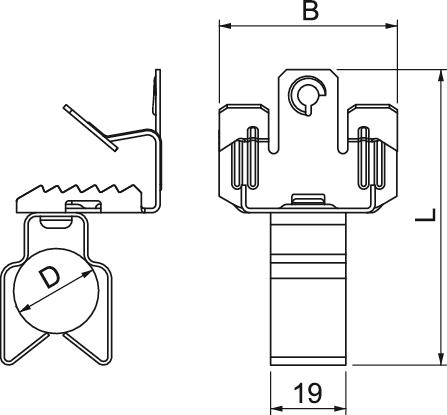

尺寸图 BCVPO 8-12,5 D20 / 1483761, 19.84 kB, jpg

BCVPO 8-12,5 D20 / 1483761
