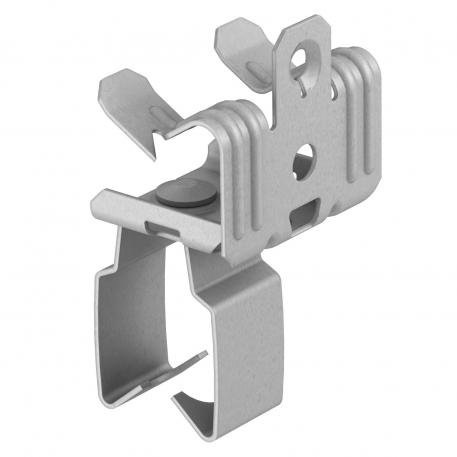

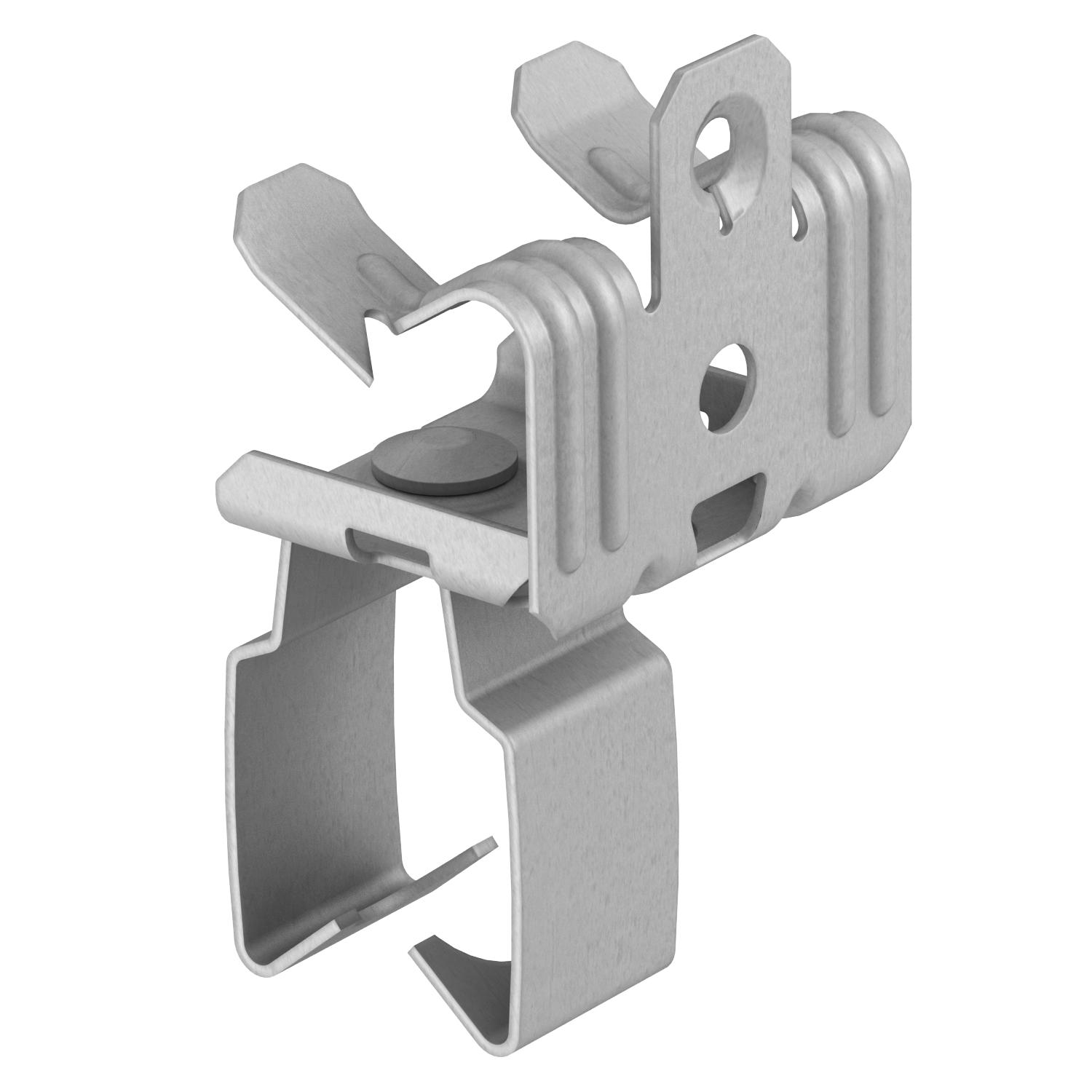

梁夹，用于管道，开放/底部

项目编号 1483763 | EAN码 4012196502837

产品描述
产品描述
梁夹，用于敲入开放式管座，作为支架上的单独紧固解决方案。
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
技术资料

技术参数

公制螺纹 6
可调铰链 否
固定方式 端子
尺寸 8-12,5mm
断裂荷载 0,11 kN
最大法兰厚度 F 12,5 mm
最小法兰厚度 F 8 mm
材料 钢
螺纹 M6
表面 锌板
连接类型/组件 管/线缆
铰链式 否
所有型号

所有型号

型号 最小管道/线缆直径 最小法兰厚度 F 最大法兰厚度 F 产品编码 数量
BCVPO 3-7 D20 20 mm 3 mm 7 mm 1483751
50 个
BCVPO 3-7 D25 25 mm 3 mm 7 mm 1483753
50 个
BCVPO 3-7 D32 32 mm 3 mm 7 mm 1483757
50 个
BCVPO 8-12,5 D20 20 mm 8 mm 12.5 mm 1483761
50 个
BCVPO 8-12,5 D25 - 8 mm 12.5 mm 1483763
50 个
BCVPO 8-12,5 D32 32 mm 8 mm 12.5 mm 1483765
50 个
BCVPO 14-20 D20 20 mm 14 mm 20 mm 1483771
50 个
BCVPO 14-20 D25 25 mm 14 mm 20 mm 1483773
50 个
BCVPO 14-20 D32 32 mm 14 mm 20 mm 1483775
50 个
