这篇文章已停刊 可以在此处找到当前文章 1488329 / Support clamp, with threaded rod seat
梁夹，用于螺纹杆 | | | | | 38 | 63 | 4 | 8
morepic-1 morepic-2 video-1

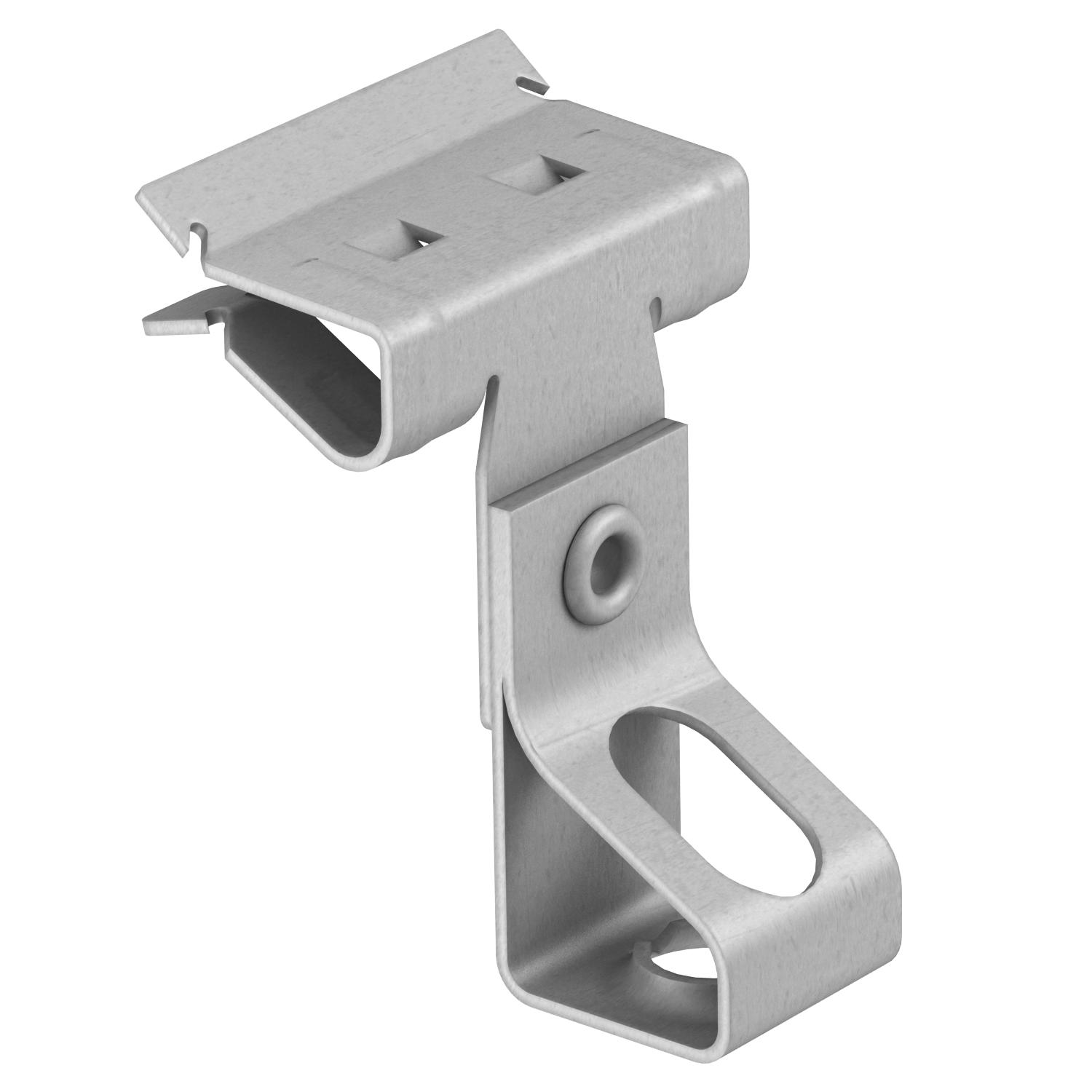

梁夹，用于螺纹杆

项目编号 1483669 | EAN码 4012196502547

38 mm
产品描述
产品描述
梁夹，用于敲入螺纹杆座，作为支架上的单独紧固解决方案。
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
技术资料

技术参数

公制螺纹 10
可调铰链 否
固定方式 端子
尺寸 4-8mm

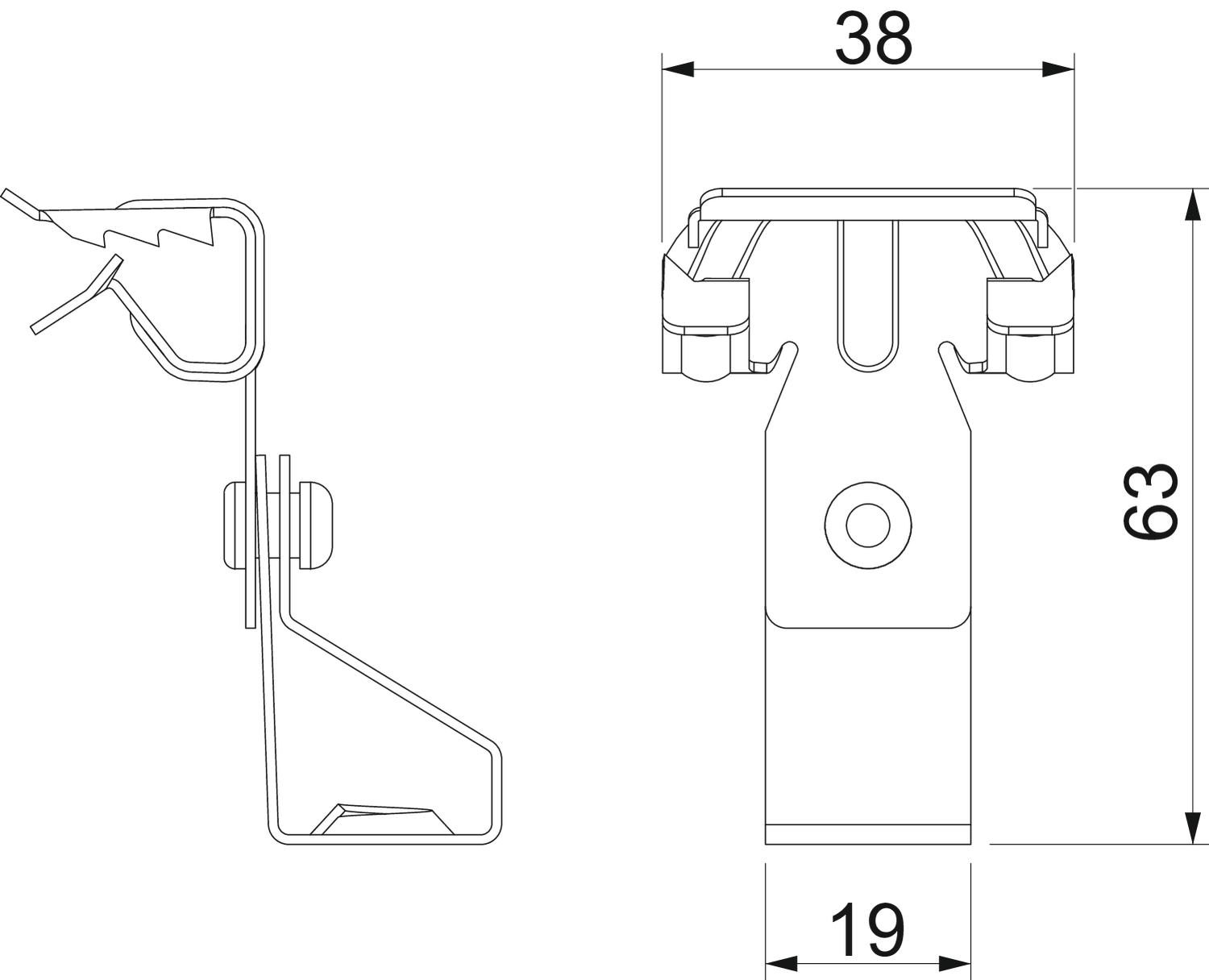

尺寸 B 38 mm
尺寸 L 63 mm
断裂荷载 0,75 kN
最大法兰厚度 F 8 mm
最小法兰厚度 F 4 mm
材料 钢
螺纹 M10
表面 锌板
连接类型/组件 螺纹
铰链式 否
所有型号

所有型号

型号 尺寸 B 尺寸 L 最小法兰厚度 F 最大法兰厚度 F 产品编码 数量
BCTR 4-8 M6 38 mm 63 mm 4 mm 8 mm 1483661
50 个
BCTR 8-14 M6 38 mm 65 mm 8 mm 14 mm 1483663
50 个
BCTR 4-8 M8 38 mm 63 mm 4 mm 8 mm 1483665
50 个
BCTR 8-14 M8 38 mm 65 mm 8 mm 14 mm 1483667
50 个
BCTR 4-8 M10 38 mm 63 mm 4 mm 8 mm 1483669
50 个
BCTR 8-14 M10 38 mm 65 mm 8 mm 14 mm 1483671
50 个
下载

下载

BCTR 4-8 M10 / 1483669
