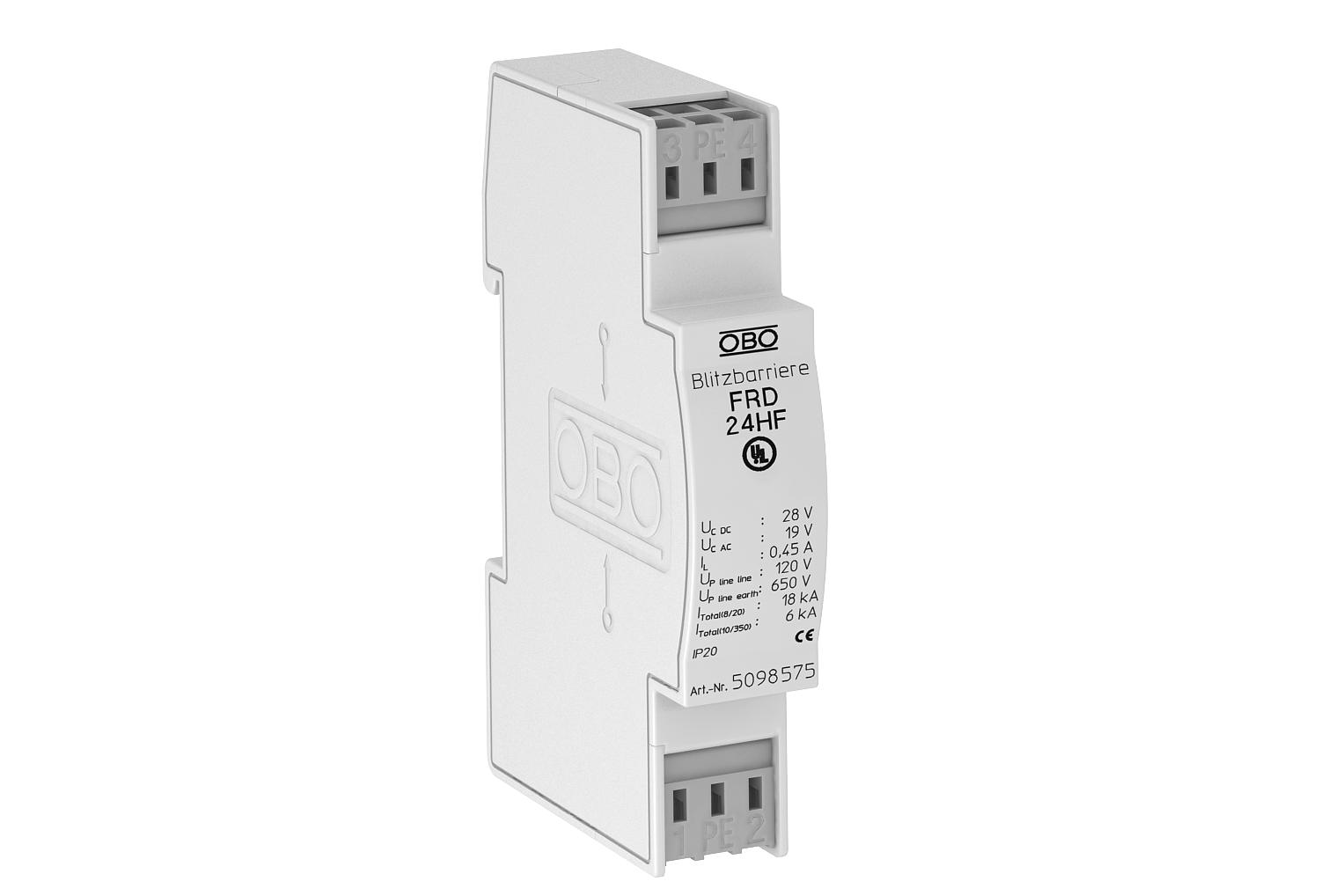

两线制系统数据线电涌保护器,高频 24V

项目编号 5098575 | EAN码 4012195578352

2
接线夹
产品描述
产品描述
电涌保护器,用于测量、控制和调节技术。



• 中等和精细保护
• 具有高冲击放电电流的二级保护电路
• 传输频率高达100 MHz
• 适用于各种总线系统(例如 Profibus)
• 无螺钉压接式连接端子,安装方便

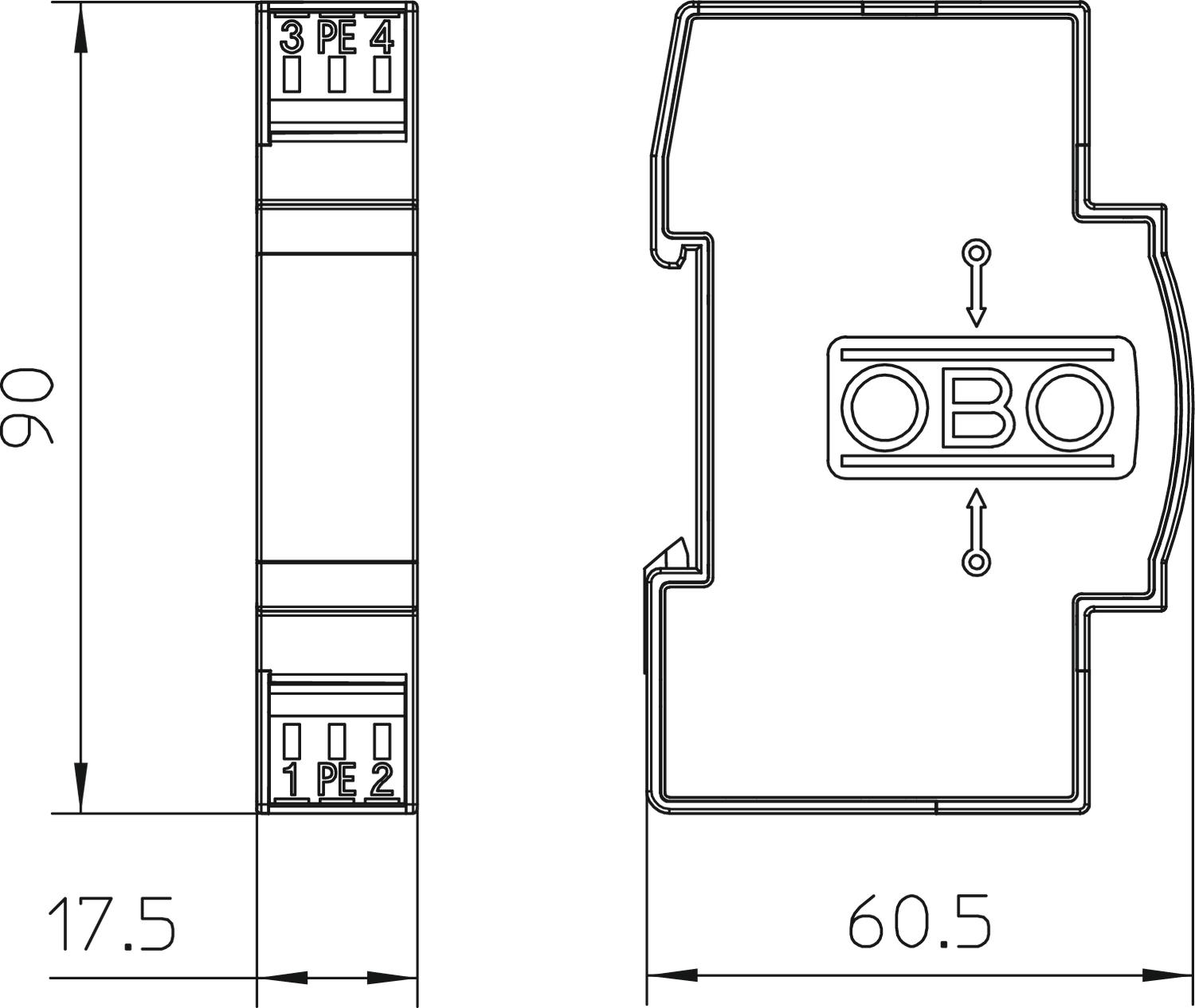

• 厚度仅为17.5 mm,节省空间

应用:安装于标准配电箱中的35 mm DIN导轨。
  • 保险商实验室公司,美国
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 从LPZ 0过渡到LPZ 3
  • 测量、控制和自动化系统
  • Installation electrotechnical expertise
技术资料

技术参数

Kategorie Typ 1+2+3 / D1+C2+C1
LPZ 0→3
SPD 依据 IEC 61643-21 Class I+II+III / D1+C2+C1
保护等级 IP20
冲击耐受能力 线-地 C2: 18 kV / 9 kA (8/20µs)
冲击耐受能力 线-线 C2: 18 kV / 9 kA (8/20µs)
分度单位TE(17.5 mm) 1
容量(线-地) <40 pF
容量(线-线) <40 pF
尺寸 24V AC
屏蔽连接
总体放电电流 (10/350) D1: 6 kA
总体放电电流 (8/20) 18 kA
截止频率 100 MHz
插入损耗 (Insertion loss) ≤3 dB
插拔系统 接线夹
最大刚性接口截面 2,5 mm²
最大多线式接口截面 2,5 mm²
最大持续工作电压 DC 28 V
最大持续工作电压AC 19 V
最大柔性接口截面 2,5 mm²
最大温度范围 80 °C
最小刚性接口截面 0,14 mm²
最小多线式接口截面 0,14 mm²
最小柔性接口截面 0,14 mm²
最小温度范围 -40 °C
标称放电电流 (8/20 µs) 9 kA
每线串联电阻 2,2 Ω ± 10 %
测试标准 IEC 61643-21
电压保护水平 线 - 地 <650 V
电压保护水平 线 - 线 <120 V
电极数量 2
绝缘电阻 >100 MΩ
脉冲电流 3 kA
认证 UL
通过以下方式接地: 接线夹
遥信触点
防爆测试版
防雷器监控
额定电压 24 V
额定负载电流 AC 0,32 A
额定负载电流 DC 0,45 A
所有型号

所有型号

型号 电极数量 最大持续工作电压AC 最大持续工作电压 DC 插拔系统 产品编码 数量
FRD 5 HF 2 4 V 6 V 接线夹 5098571
1 个
FRD 24 HF 2 19 V 28 V 接线夹 5098575
1 个
