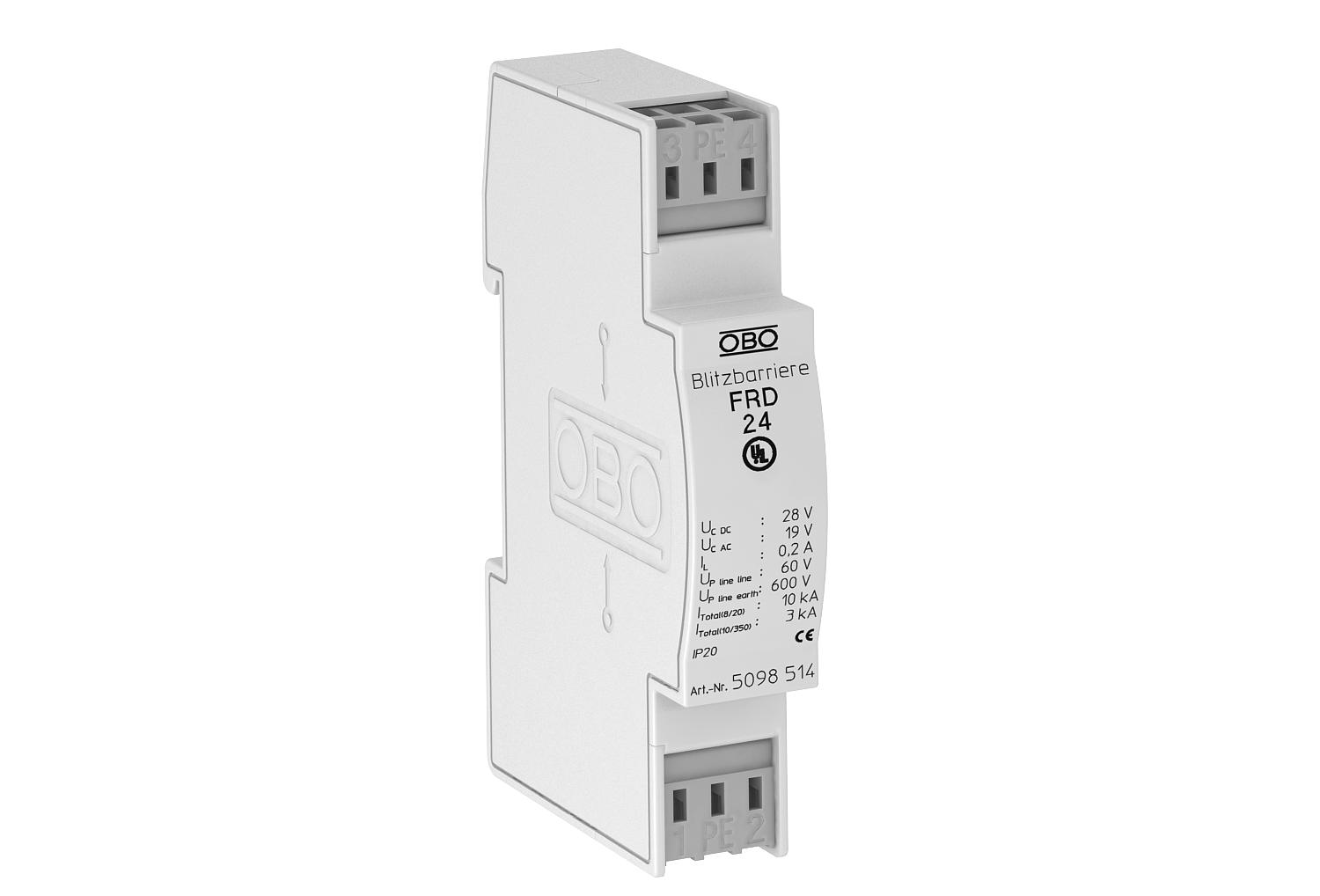

两线制系统数据线电涌保护器FRD 24V
项目编号 5098514 | EAN码 4012195578307
- 产品描述
-
产品描述
电涌保护器，用于测量、控制和调节技术
• 中等和精细保护
• 两线制系统的标准设计
• 两级保护电路
• 无螺钉压接式连接端子，安装方便

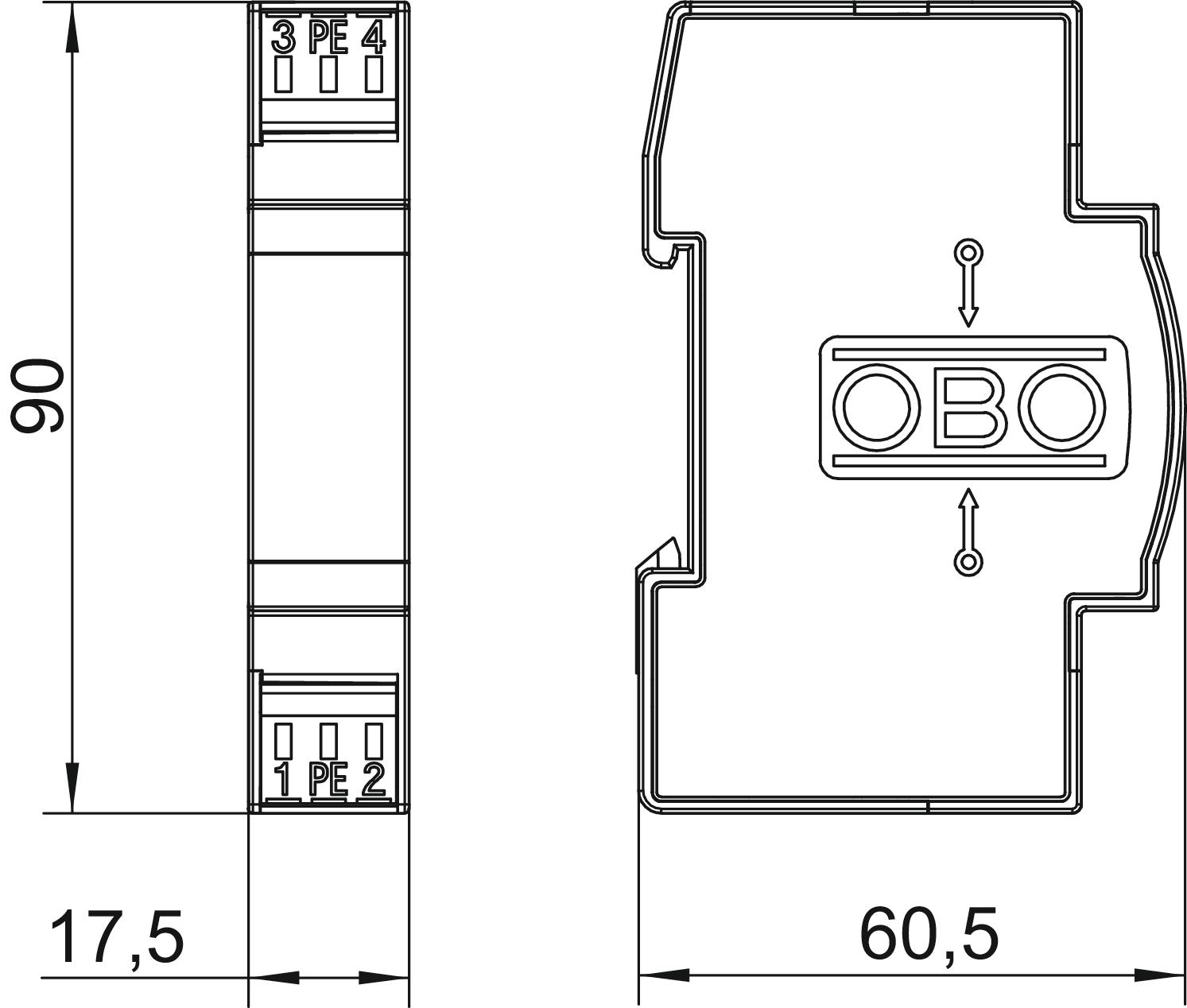

• 厚度仅为 17.5 mm，节省空间
• 在串联支路中使用电阻去耦
应用：安装于标准配电箱中的35 mm DIN导轨。
-
- 技术资料
-
技术参数
Kategorie Typ 1+2+3 / D1+C2+C1 LPZ 0→3 SPD 依据 IEC 61643-21 Class I+II+III / D1+C2+C1 保护等级 IP20 冲击耐受能力 线-地 C2: 10 kV / 5 kA (8/20µs) 冲击耐受能力 线-线 C2: 5 kV / 2,5 kA (8/20µs) 分度单位TE（17.5 mm） 1 容量（线-地） <1 nF 容量（线-线） <10 nF 尺寸 24V AC 屏蔽连接 否 总体放电电流 (10/350) D1: 3 kA 总体放电电流 (8/20) 10 kA 截止频率 1,1 MHz 插入损耗 (Insertion loss) 3 dB @ 1,1 MHz dB 插拔系统 接线夹 最大刚性接口截面 2,5 mm² 最大多线式接口截面 2,5 mm² 最大持续工作电压 DC 28 V 最大持续工作电压AC 19 V 最大柔性接口截面 2,5 mm² 最大温度范围 80 °C 最小刚性接口截面 0,14 mm² 最小多线式接口截面 0,14 mm² 最小柔性接口截面 0,14 mm² 最小温度范围 -40 °C 标称放电电流 (8/20 µs) 5 kA 每线串联电阻 15 Ω ± 10 % 测试标准 IEC 61643-21 电压保护水平 线 - 地 <600 V 电压保护水平 线 - 线 <60 V 电极数量 2 绝缘电阻 >1 MΩ 脉冲电流 1,5 kA 认证 UL 通过以下方式接地： 接线夹 遥信触点 否 防爆测试版 否 防雷器监控 否 额定电压 24 V 额定负载电流 AC 0,14 A 额定负载电流 DC 0,2 A - 所有型号
