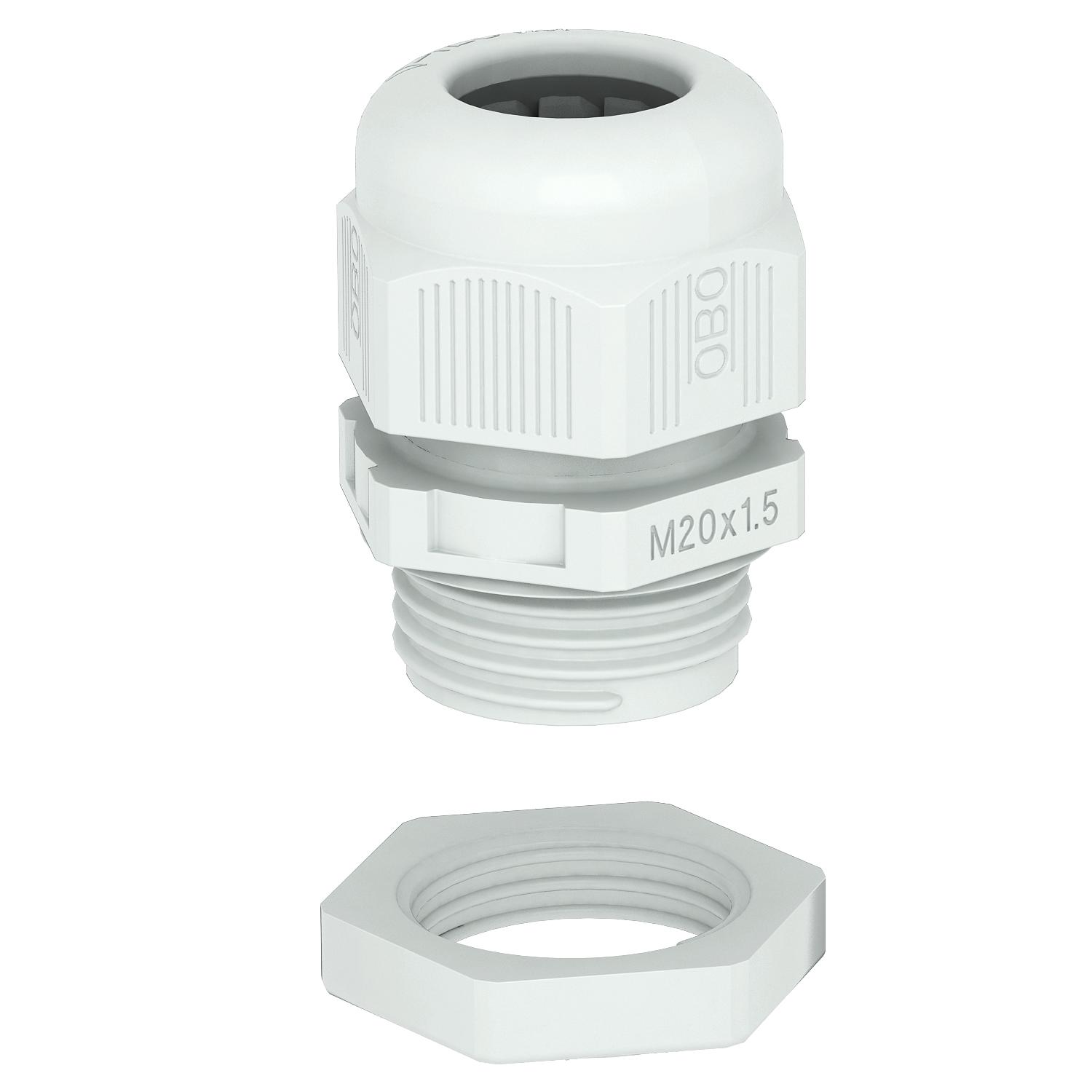

米制螺纹电缆压盖,带防松螺母

项目编号 2022762 | EAN码 4012195860921

浅灰色;RAL 7035
产品描述

产品描述

确保接线盒密封性的最快捷、最方便的方法是使用OBO提供的接线盒和外壳上的电缆密封接头,事实证明V-TEC VM电缆密封接头值得信赖。 采用集成密封接头技术,防护等级可达到IP68。 密封性测试是根据DIN EN 50262进行。

公制螺纹 只要将接头拧入到位,接头就固定,因为正确的螺距可确保永久抗震动。

应用场所:私人住宅、商业建筑、工业厂房等

工作温度:-20°C至+65°C
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Det Norske Veritas
  • 电气、电子、信息技术注册协会,德国
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Protection rating IP 68
  • 公制螺纹
技术资料

技术参数

保护等级 IP68
公制螺纹尺寸 12
可拆分封盖
多个插入密封套
密封类型 密封环
对于Ex区

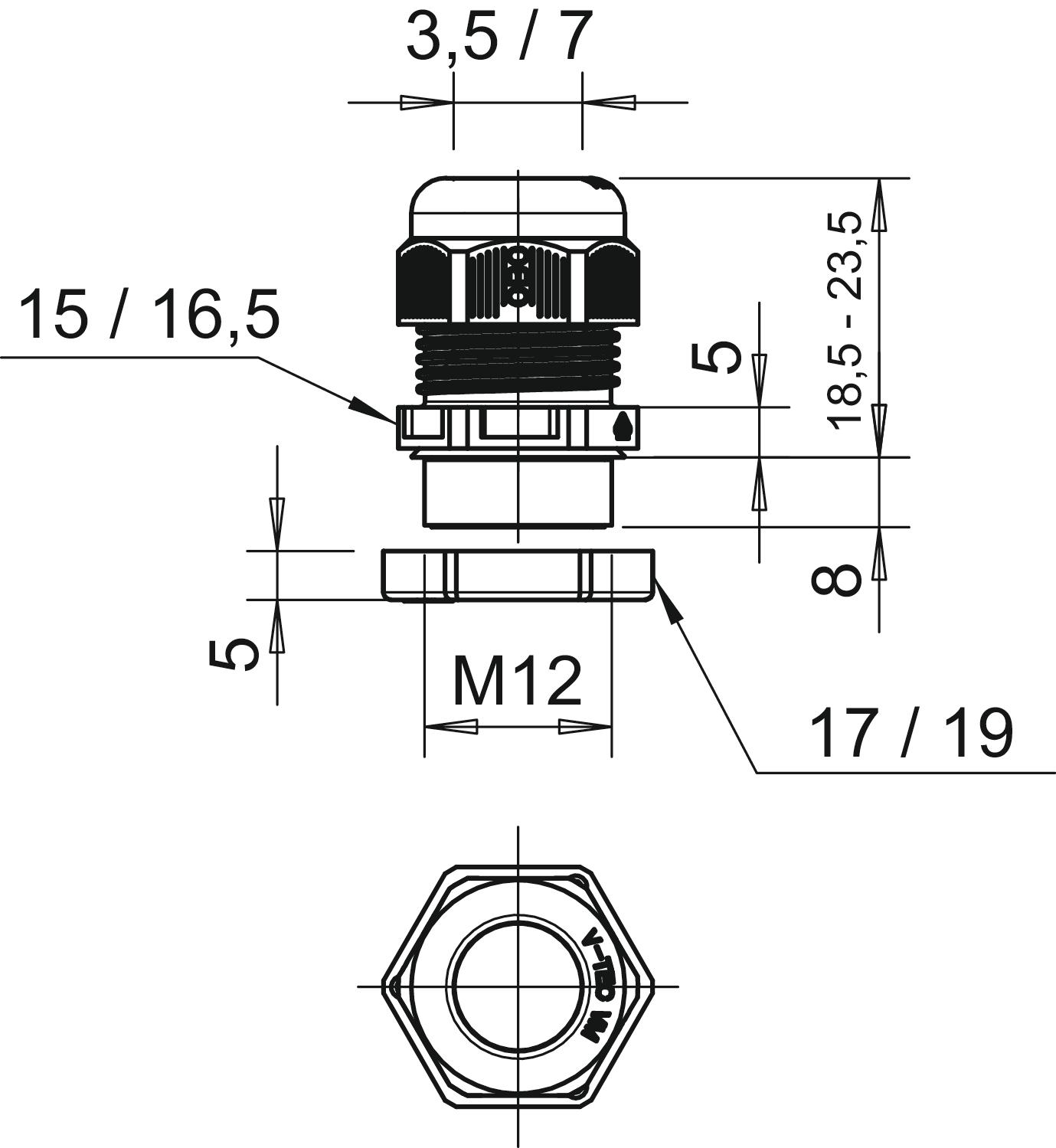

尺寸 M12
尺寸 E1 (mm) 16,5 mm
尺寸 E2 19 mm
尺寸 L 18,5 mm
尺寸 L1 8 mm
尺寸 L2 5 mm
尺寸 L3 5 mm
带锁紧螺母
应力消除方式
弯曲保护
扁电缆螺纹连接
扭矩不稳定 2 Nm
扳手开口度 1 15 mm
扳手开口度 2 17 mm
抗冲击性
无卤
最大密封面积 D 7 mm
最大尺寸 L 23,5 mm
最大温度范围 65 °C
最小密封面积 D 3,5 mm
最小温度范围 -20 °C
材料 聚酰胺
玻璃纤维增​​强
线程增加 1,5 mm
螺纹 M12 x 1,5
螺纹类型 公制
螺纹长度 8 mm
规格 直的
适用于气体防爆区
适用于粉尘防爆区
防爆
阻燃 符合 VDE 0471/DIN 695 第 2-1,试验温度 650°C
颜色 浅灰色;RAL 7035
所有型号

所有型号

型号 螺纹 多个插入密封套 颜色 产品编码 数量
V-TEC VM12+ LGR M12 x 1,5 浅灰色;RAL 7035 2022762
50 个
V-TEC VM16+ LGR M16 x 1,5 浅灰色;RAL 7035 2022764
50 个
V-TEC VM20+ LGR M20 x 1,5 浅灰色;RAL 7035 2022766
50 个
V-TEC VM25+ LGR M25 x 1,5 浅灰色;RAL 7035 2022768
25 个
V-TEC VM32+ LGR M32 x 1,5 浅灰色;RAL 7035 2022770
20 个
V-TEC VM40+ LGR M40 x 1,5 浅灰色;RAL 7035 2022772
10 个
V-TEC VM50+ LGR M50 x 1,5 浅灰色;RAL 7035 2022774
5 个
V-TEC VM63+ LGR M63 x 1,5 浅灰色;RAL 7035 2022776
5 个
