MKS 110 FS电缆桥架 3000 | 200 | 1 | 否 | 钢 | 带钢镀锌
morepic-1 morepic-2 video-1

MKS 110 FS电缆桥架

项目编号 6060196 | EAN码 4012196061877

3000 mm
1 mm
否
钢
带钢镀锌
产品描述
产品描述
MKS 110=侧高110 mm的中型电缆桥架系统。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA declaration of conformity
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 8,648 kg CO₂e / 1 米
Maß W 200 mm
NATO 穿孔样式 否
不锈钢，已酸洗 否
侧孔 是
功能维护 否
可用截面 218 cm²
可用截面 21800 mm²
地面安装孔 是
宽度 200 mm
宽度 8 in

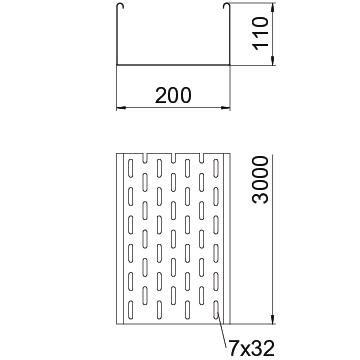

尺寸 110x200x3000
尺寸 110 x 200
尺寸 B 200 mm
带盖板 否
支撑距离1.5 m 1,85 kN/m
支撑间距2.0 m 1,3 kN/m
支撑间距2.0 m 0,75 kN/m
支撑间距3.0 m 0,6 kN/m
材料 钢
板厚 1 mm
板厚 0,04 in
电缆拖链系统连接器类型 拧紧
表面 带钢镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 附带连接件
长度 10 ft
长度 3000 mm
长跨距规格 否
附件 纵向连接件 RLVL 110
颜色 锌
高度 4 in
高度 110 mm

技术资料

负载图，电缆桥架MKS 110

负载图，电缆桥架MKS 110
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 板厚 功能维护 材料 表面 产品编码 数量
MKS 110 FS 3000 mm 100 mm 1 mm 否 钢 带钢镀锌 6060102
3 m
MKS 120 FS 3000 mm 200 mm 1 mm 否 钢 带钢镀锌 6060196
3 m
MKS 130 FS 3000 mm 300 mm 1 mm 否 钢 带钢镀锌 6060307
3 m
MKS 140 FS 3000 mm 400 mm 1 mm 否 钢 带钢镀锌 6060404
3 m
MKS 150 FS 3000 mm 500 mm 1 mm 否 钢 带钢镀锌 6060412
3 m
MKS 155 FS 3000 mm 550 mm 1 mm 否 钢 带钢镀锌 6060528
3 m
附件

系统附件

产品 型号 产品编码 数量
直线和转角连接件，110 FS 直线和转角连接件，110 FS RLVL 110 FS 6067131
10 个
底部连接件FS 底部连接件FS SSLB 200 FS 7070213
20 个
90°弯角 110 FS 90°弯角 110 FS RB 90 120 FS 6036804
1 个
可调角度弯角 110 FS 可调角度弯角 110 FS RB W 120 FS 6037304
1 个
旁接三通，110 FS 旁接三通，110 FS RAA 120 FS 6042155
1 个
T形件110 FS T形件110 FS RT 120 FS 6038304
1 个
盖板，带螺旋扣，FS 盖板，带螺旋扣，FS DRL 200 FS 6052207
3 m
隔板，110 FS 隔板，110 FS TSG 110 FS 6062122
3 m
90°转角，110 FS 90°转角，110 FS RB 90 120 FS 7001916
1 个
