MKS 110 FS电缆桥架
项目编号 6060528 | EAN码 4012196062119
- 产品描述
-

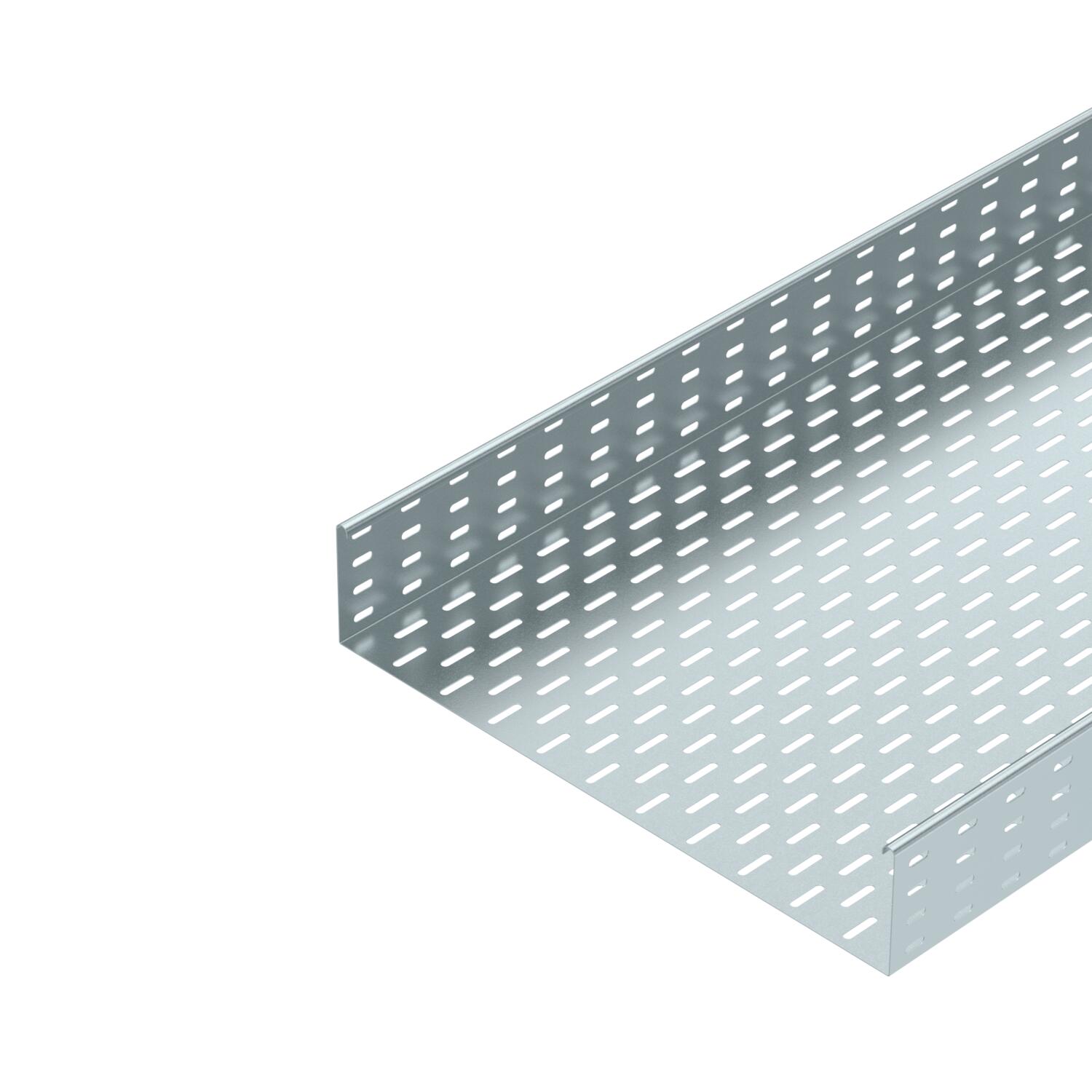

产品描述MKS 110=侧高110 mm的中型电缆桥架系统。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
-
- 技术资料
-
技术参数

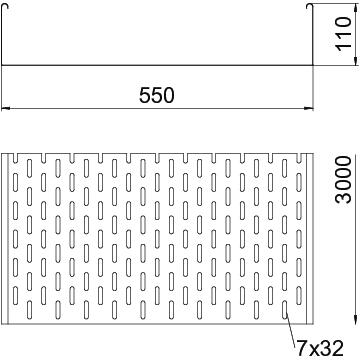

CO₂ 足迹 (GWP) 从摇篮到大门 14,958 kg CO₂e / 1 米 Maß W 550 mm NATO 穿孔样式 否 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 603 cm² 可用截面 60300 mm² 地面安装孔 是 宽度 22 in 宽度 550 mm 尺寸 110 x 550 尺寸 110x550x3000 尺寸 B 550 mm 带盖板 否 支撑距离1.5 m 1,85 kN/m 支撑间距2.0 m 0,75 kN/m 支撑间距2.0 m 1,3 kN/m 支撑间距3.0 m 0,6 kN/m 材料 钢 板厚 0,04 in 板厚 1 mm 电缆拖链系统连接器类型 拧紧 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 附带连接件 长度 3000 mm 长度 10 ft 长跨距规格 否 附件 纵向连接件 RLVL 110 颜色 锌 高度 4 in 高度 110 mm 技术资料
负载图，电缆桥架MKS 110
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量
盖板，带螺旋扣，FS
DRL 550 FS 6052568 3 m
90°转角，110 FS
RB 90 155 FS 7001975 1 个 - 下载
-
