MKS 110 FT电缆桥架
项目编号 6060676 | EAN码 4012196392476
- 产品描述
-
产品描述
MKS 110=侧高110 mm的中型电缆桥架系统。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
-
- 技术资料
-
技术参数
NATO 穿孔样式 否 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 44000 mm² 可用截面 440 cm² 地面安装孔 是 宽度 400 mm 宽度 16 in 尺寸 110x400x3000 尺寸 B 400 mm 带盖板 否 支撑距离1.5 m 1,85 kN/m 支撑间距2.0 m 1,3 kN/m 支撑间距2.0 m 0,75 kN/m 支撑间距3.0 m 0,6 kN/m 材料 钢 板厚 0,04 in 板厚 1 mm 电缆拖链系统连接器类型 拧紧 表面 热浸镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 不带连接件 长度 3000 mm 长度 10 ft 长跨距规格 否 高度 110 mm 高度 4 in 技术资料
负载图，电缆桥架MKS 110
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量
带旋转扣盖板
DRL 400 FT 6051413 3 m
直线和转角连接件110 FT
RLVL 110 FT 6067913 10 个
底部连接件DD
SSLB 400 DD 7070322 20 个

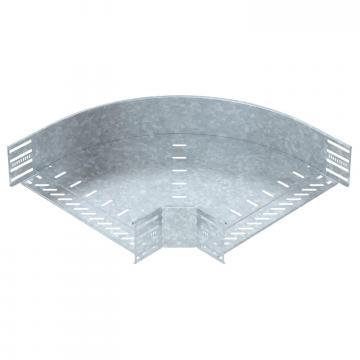

90°弯角 110 FT
RB 90 140 FT 6036838 1 个

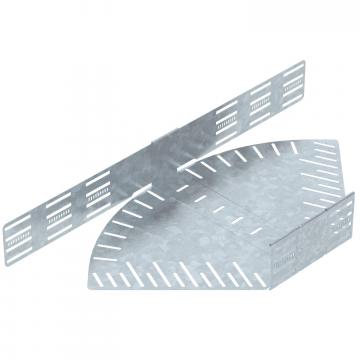

可调角度弯角 110 FT
RB W 140 FT 6037328 1 个

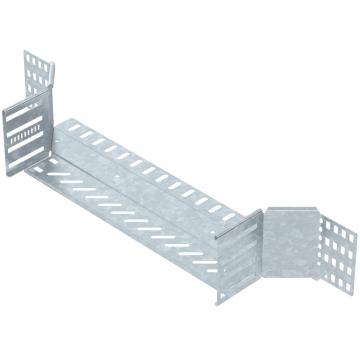

旁接三通，110 FT
RAA 140 FT 6042259 1 个

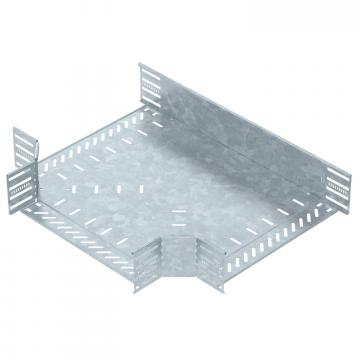

T形件110 FT
RT 140 FT 6038328 1 个
带旋转扣盖板
DRL 400 DD 6052715 3 m
隔板110 DD
TSG 110 DD 6062335 3 m
90°转角，110 FT
RB 90 140 FT 7127413 1 个 - 下载
-
