MKS 60 FS 电缆桥架 3000 | 100 | 1 | 否 | 钢 | 带钢镀锌
morepic-1 morepic-2 video-1 video-2

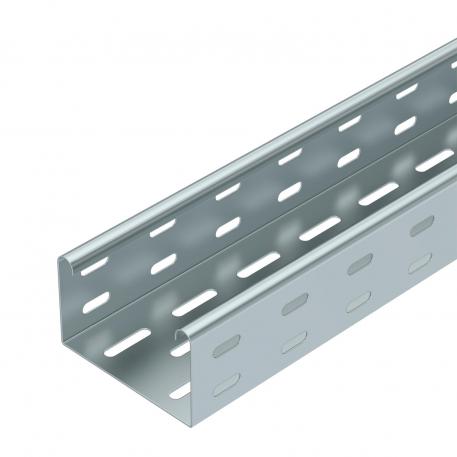

MKS 60 FS 电缆桥架

项目编号 6055109 | EAN码 4012196059652

3000 mm
1 mm
否
钢
带钢镀锌
产品描述

产品描述

MKS 60 =侧高为60 mm的中型电缆桥架系统。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA Konformitätserklärung
技术资料

技术参数

NATO 穿孔样式 否
不锈钢，已酸洗 否
侧孔 是
功能维护 否
可用截面 5800 mm²
可用截面 58 cm²
地面安装孔 是
宽度 100 mm
宽度 4 in
尺寸 60x100x3000
尺寸 60 x 100
尺寸 B 100 mm
带盖板 否
支撑距离1.5 m 1,5 kN/m
支撑距离1.75 m 1,25 kN/m
支撑间距2.0 m 1 kN/m
支撑间距2.0 m 0,5 kN/m
材料 钢
板厚 1 mm
板厚 0,04 in
电缆拖链系统连接器类型 拧紧
表面 带钢镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 不带连接件
长度 10 ft
长度 3000 mm
长跨距规格 否
附件 纵向连接件套装 RV 60
高度 2 in
高度 60 mm

技术资料

负载图，电缆桥架MKS 60

负载图，电缆桥架MKS 60
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 板厚 功能维护 材料 表面 产品编码 数量
MKS 610 FS 3000 mm 100 mm 1 mm 否 钢 带钢镀锌 6055109
3 m
MKS 615 FS 3000 mm 150 mm 1 mm 否 钢 带钢镀锌 6055141
3 m
MKS 620 FS 3000 mm 200 mm 1 mm 否 钢 带钢镀锌 6055206
3 m
MKS 630 FS 3000 mm 300 mm 1 mm 否 钢 带钢镀锌 6055303
3 m
MKS 640 FS 3000 mm 400 mm 1 mm 否 钢 带钢镀锌 6055400
3 m
MKS 650 FS 3000 mm 500 mm 1 mm 否 钢 带钢镀锌 6055508
3 m
MKS 660 FS 3000 mm 600 mm 1 mm 否 钢 带钢镀锌 6055524
3 m
附件

系统附件

产品 型号 产品编码 数量
直线连接件，FS 直线连接件，FS RLVK 60 FS 6067093
10 个
底部连接件FS 底部连接件FS SSLB 100 FS 7070205
20 个
90°弯头 60 FS 90°弯头 60 FS RB 90 610 FS 6036560
1 个
延长三通 60 FS 延长三通 60 FS RAA 610 FS 6042111
1 个
T型件60 FS T型件60 FS RT 610 FS 6038100
1 个
水平交叉60FS 水平交叉60FS RK 610 FS 7027311
1 个
盖板，带螺旋扣，FS 盖板，带螺旋扣，FS DRL 100 FS 6052096
3 m
隔板60 FS 隔板60 FS TSG 60 FS 6062068
3 m
90°弯头 60 FS 90°弯头 60 FS RB 90 610 FS 6043216
1 个
