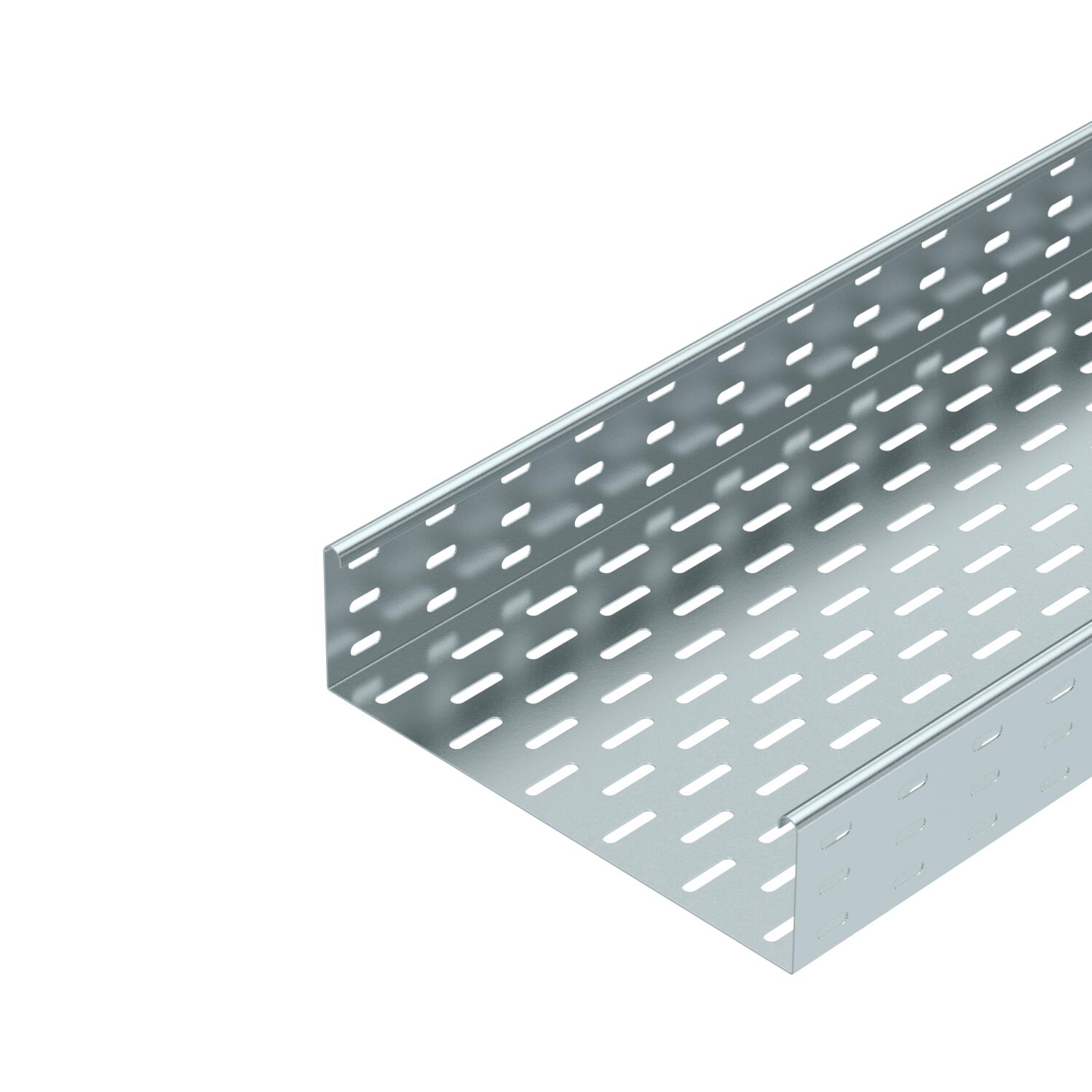

MKS 85 FS电缆桥架

项目编号 6057306 | EAN码 4012196060856

3000 mm
1 mm
否
钢
带钢镀锌
产品描述
产品描述
MKS 85=侧高为85 mm的中型电缆桥架系统。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA declaration of conformity
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 9,437 kg CO₂e / 1 米
Maß W 300 mm
NATO 穿孔样式 否
不锈钢，已酸洗 否
侧孔 是
功能维护 否
可用截面 253 cm²
可用截面 25300 mm²
地面安装孔 是
宽度 12 in
宽度 300 mm

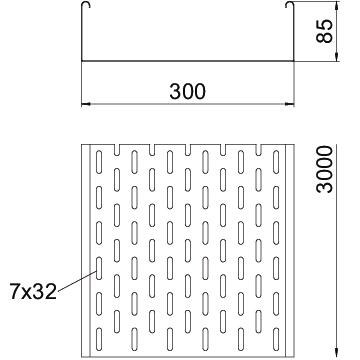

尺寸 85 x 300
尺寸 85x300x3000
尺寸 B 300 mm
带盖板 否
支撑距离1.5 m 1,75 kN/m
支撑距离1.75 m 1,4 kN/m
支撑间距2.0 m 1,1 kN/m
支撑间距2.0 m 0,5 kN/m
材料 钢
板厚 1 mm
板厚 0,04 in
电缆拖链系统连接器类型 拧紧
表面 带钢镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 附带连接件
长度 3000 mm
长度 10 ft
长跨距规格 否
附件 纵向连接件 RLVL 85
颜色 锌
高度 85 mm
高度 3 in

技术资料

MKS 85电缆桥架负载图

MKS 85电缆桥架负载图
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
  • 从300 mm宽开始，使用连接板SSLB进行测试 从300 mm宽开始，使用连接板SSLB进行测试
所有型号

所有型号

型号 长度 宽度 板厚 功能维护 材料 表面 产品编码 数量
MKS 810 FS 3000 mm 100 mm 1 mm 否 钢 带钢镀锌 6057101
3 m
MKS 820 FS 3000 mm 200 mm 1 mm 否 钢 带钢镀锌 6057209
3 m
MKS 830 FS 3000 mm 300 mm 1 mm 否 钢 带钢镀锌 6057306
3 m
MKS 840 FS 3000 mm 400 mm 1 mm 否 钢 带钢镀锌 6057403
3 m
MKS 850 FS 3000 mm 500 mm 1 mm 否 钢 带钢镀锌 6057500
3 m
MKS 860 FS 3000 mm 600 mm 1 mm 否 钢 带钢镀锌 6057535
3 m
附件

系统附件

产品 型号 产品编码 数量
直线和转角连接件，FS 直线和转角连接件，FS RLVL 85 FS 6067123
10 个
底部连接件FS 底部连接件FS SSLB 300 FS 7070217
20 个
90°弯角 85 FS 90°弯角 85 FS RB 90 830 FS 6036704
1 个
旁接三通 85 FS 旁接三通 85 FS RAA 830 FS 6042135
1 个
三通 85 FS 三通 85 FS RT 830 FS 6038214
1 个
四通 85 FS 四通 85 FS RK 830 FS 7027335
1 个
盖板，带螺旋扣，FS 盖板，带螺旋扣，FS DRL 300 FS 6052304
3 m
隔板85 FS 隔板85 FS TSG 85 FS 6062114
3 m
90°转角，85 FS 90°转角，85 FS RB 90 830 FS 7001800
1 个
下载

下载

下载
下载
下载
下载

下载
下载

下载
下载
下载

MKS 830 FS / 6057306
