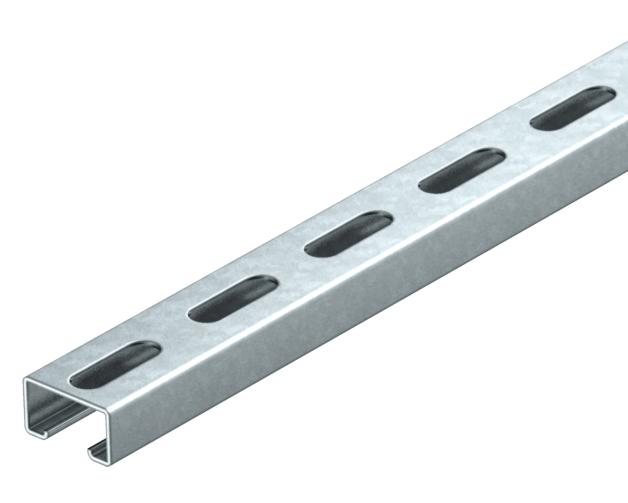

MS4022安装导轨,重型,槽宽18 mm,FT,带孔

项目编号 1121898 | EAN码 4012195049937

40 mm
22.5 mm
2 mm
热浸镀锌
产品描述

产品描述

重型C型槽,用于单独安装支撑结构,例如用于电缆桥架或作为控制柜的支架。 也可用于与 U 型夹连接的电缆敷设。
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Slot width 18 mm
  • Clamp clip for C profile rail, slot width 18–22 mm
  • 螺栓
  • 气压
  • Function maintenance class E30
  • Function maintenance class E90

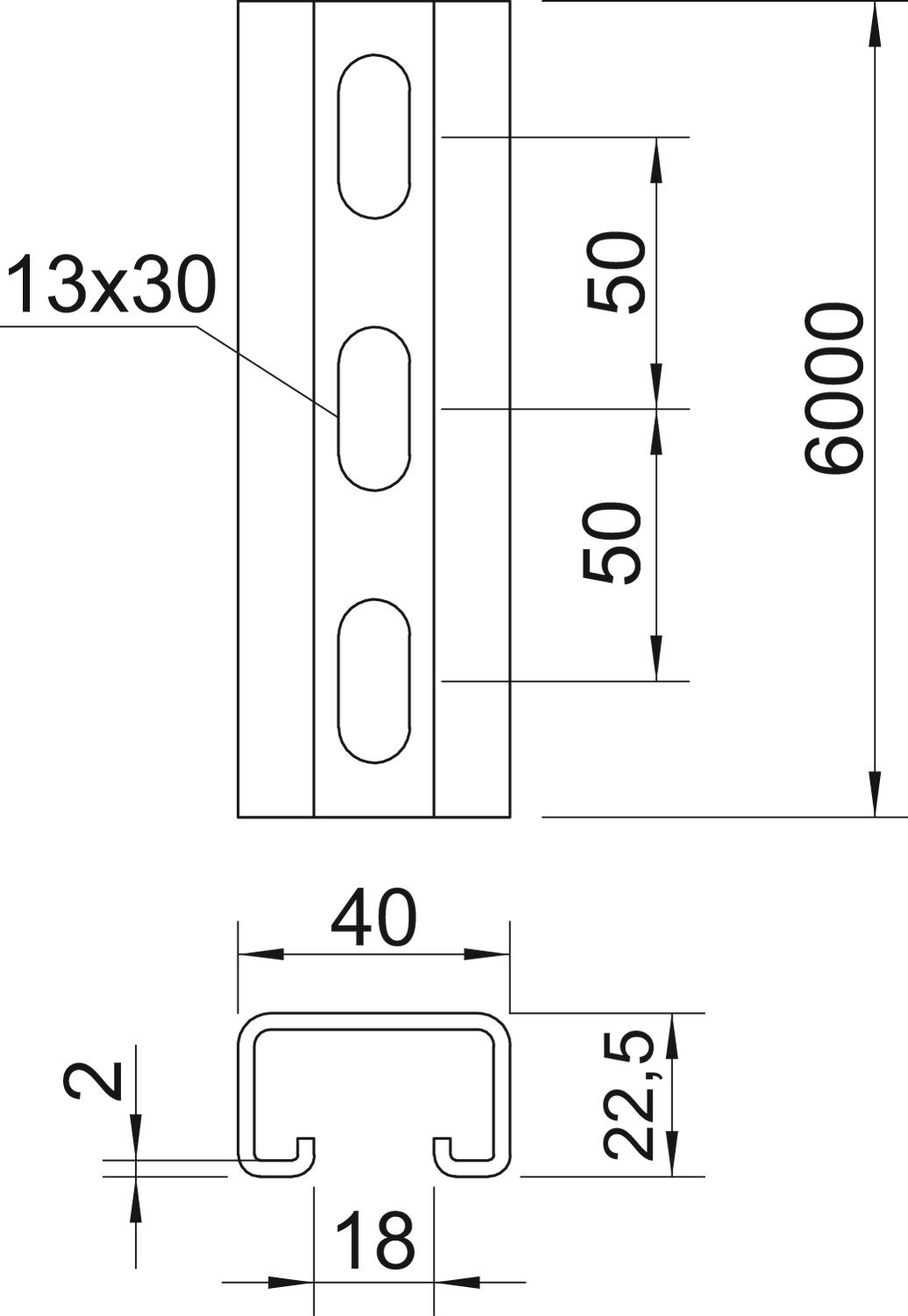

技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 0,925 kg CO₂e / 1 米
中间孔距 50 mm
功能维护
宽度 40 mm
尺寸 6000x40x22,5
尺寸 L 6000 mm
带穿孔
带轮齿
开孔形式 背部穿孔
易碎的
材料
材料厚度 2 mm
统计值A 1,74 cm²
统计值ly 1,18 cm
统计值lz 4,45 cm
统计值Wy 1,05 cm²
统计值Wz 2,23 cm²
表面 热浸镀锌
规格 单面型材
轮廓形状 C 形型材
长度 6000 mm
间隙 18 mm
高度 22,5 mm
所有型号

所有型号

型号 长度 宽度 高度 材料厚度 表面 产品编码 数量
MS4022P6000FT 6000 mm 40 mm 22.5 mm 2 mm 热浸镀锌 1121898
6 m
MS4022P2000FT 2000 mm 40 mm 22.5 mm 2 mm 热浸镀锌 1121979
2 m
附件

安装附件

产品 型号 产品编码 数量
滑动螺母 ZL 滑动螺母 ZL MS40SN M10 ZL 1147114
50 个
钩头螺钉ZL 钩头螺钉ZL MS40HB M10x30 ZL 1148118
50 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056U 12 FT 1175122
100 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056U 22 FT 1175211
100 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056U 28 FT 1175289
100 个
