MS5030安装导轨，槽宽22 mm，FT，开孔 3000 | 50 | 30 | 3 | 热浸镀锌

morepic-1

morepic-2

MS5030安装导轨，槽宽22 mm，FT，开孔

项目编号 1121466 | EAN码 4012195419686

产品编码 / 型号

长度

宽度	50 mm

高度	30 mm

材料厚度	3 mm

表面	热浸镀锌

产品描述

产品描述

重型C型槽，用于单独安装支撑结构，例如用于电缆桥架或作为控制柜的支架。也可用于与 U 型夹连接的电缆敷设。

技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门	6,246 kg CO₂e / 1 米
中间孔距	50 mm
功能维护	是
宽度	50 mm
尺寸	3000x50x30
尺寸 L	3000 mm
带穿孔	是
带轮齿	否
开孔形式	背部穿孔
易碎的	否
材料	钢
材料厚度	3 mm

统计值A	3,39 cm²
统计值ly	3,99 cm
统计值lz	13,11 cm
统计值Wy	3,95 cm²
统计值Wz	6,38 cm²
表面	热浸镀锌
规格	单面型材
轮廓形状	C 形型材
长度	3000 mm
间隙	22 mm
高度	30 mm

所有型号

所有型号

型号	长度	宽度	高度	材料厚度	表面	产品编码	数量
MS5030P1000FT	1000 mm	50 mm	30 mm	3 mm	热浸镀锌	1121448	m	1 m
MS5030P2000FT	2000 mm	50 mm	30 mm	3 mm	热浸镀锌	1121464	m	2 m
MS5030P3000FT	3000 mm	50 mm	30 mm	3 mm	热浸镀锌	1121466	m	3 m

附件

系统附件

产品	型号	产品编码	数量
滑动螺母 ZL	MS50SN M10 ZL	1147164	个	50 个
钩头螺钉ZL	MS50HB M10x30 ZL	1148218	个	50 个
夹子，单，塑料衬垫，FT	2056U 12 FT	1175122	个	100 个
夹子，单，塑料衬垫，FT	2056U 22 FT	1175211	个	100 个
夹子，单，塑料衬垫，FT	2056U 28 FT	1175289	个	100 个

下载

信息表 MS5030P3000FT / 1121466 , 0.20MB , pdf

宣传册铁路系统 , 2.10MB , pdf

REACH 符合性声明 MS5030P3000FT / 1121466 , 0.12MB , pdf

下载

RoHS 符合性声明 MS5030P3000FT / 1121466 , 0.12MB , pdf

下载

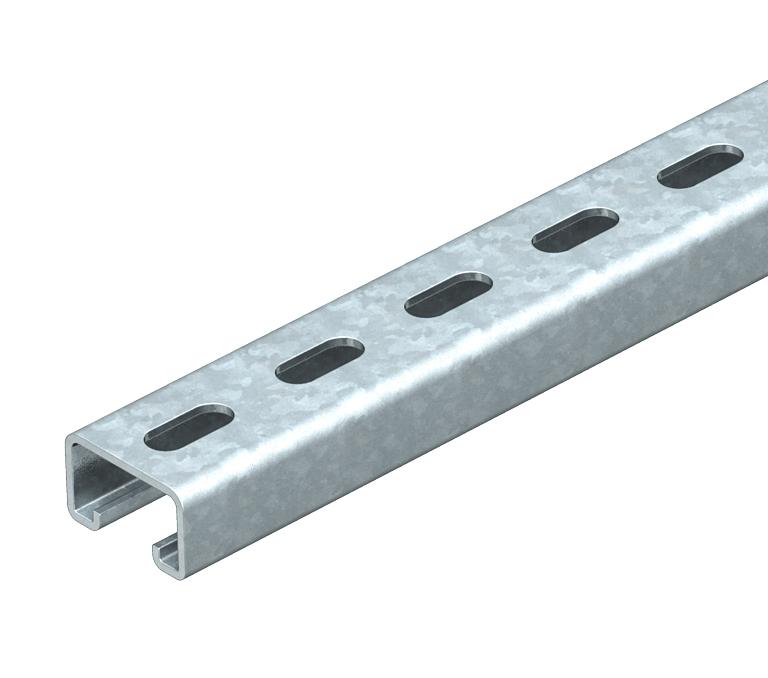

产品图片 MS5030P3000FT / 1121466, 28.31 kB, jpg

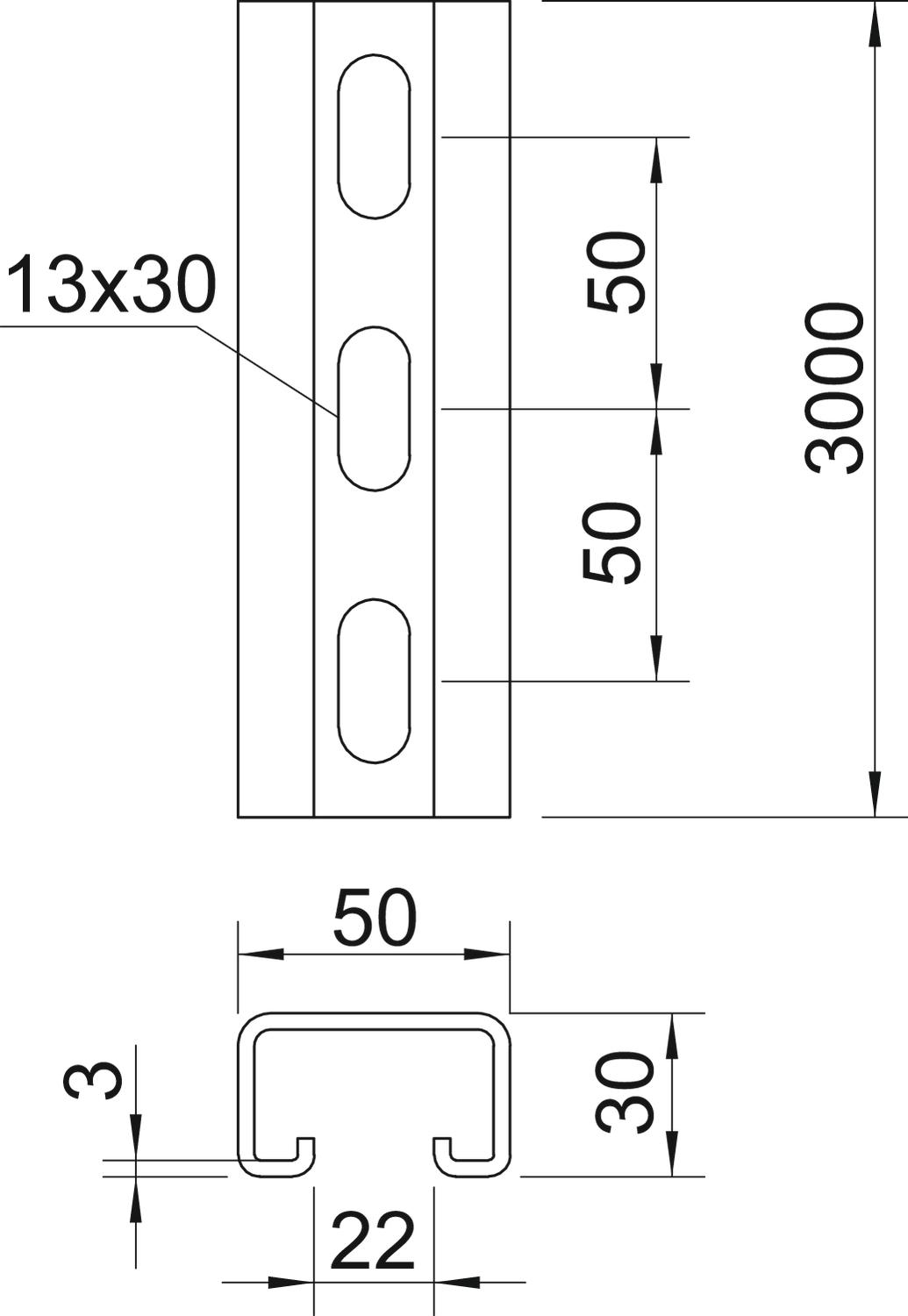

尺寸图 MS5030P3000FT / 1121466, 61.98 kB, jpg

MS5030P3000FT / 1121466
