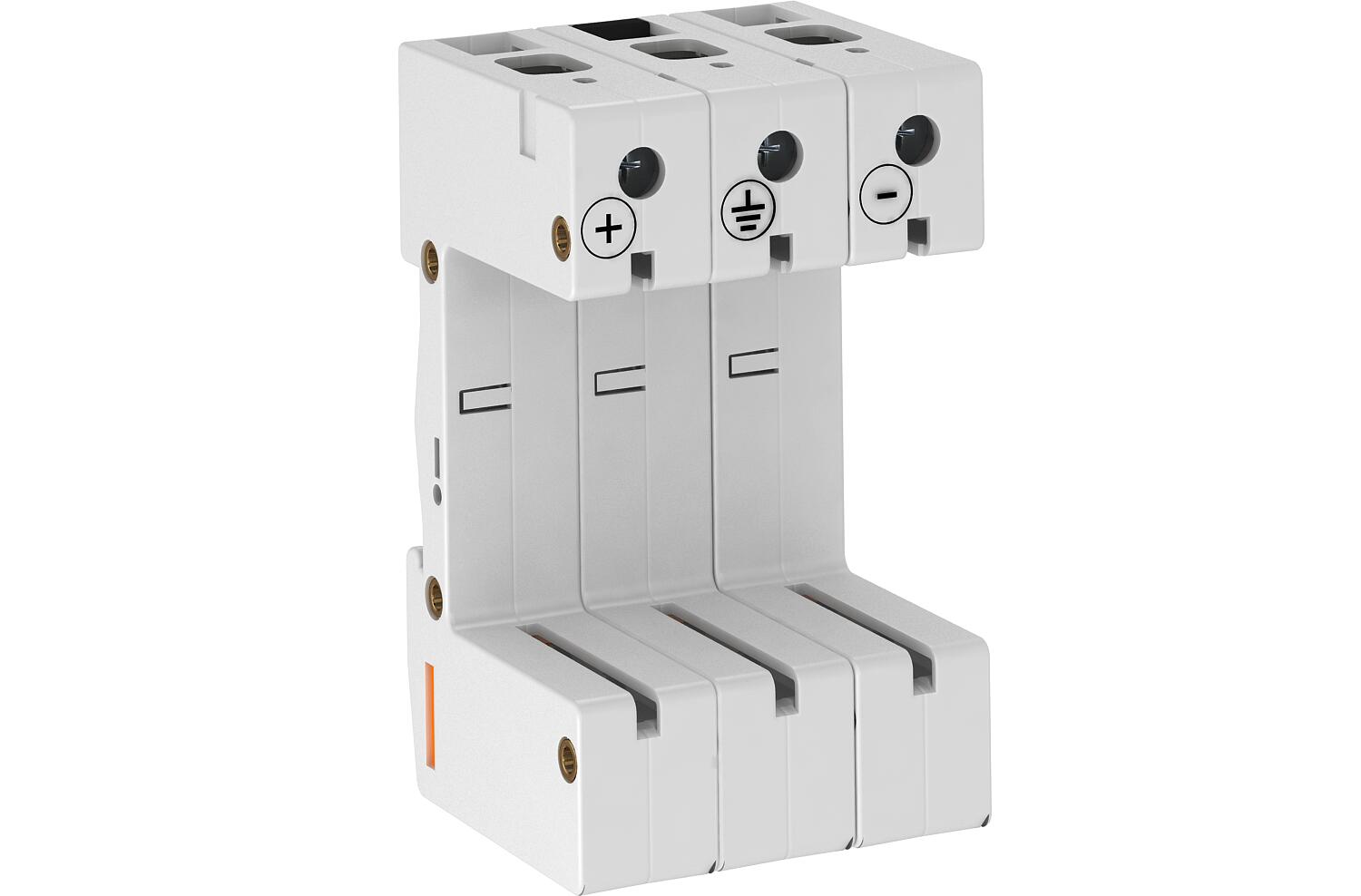

PV底座,Y型电路3极

项目编号 5096647 | EAN码 4012195299455

产品描述

产品描述

光伏系统的底座,最高 Uoc=1000V(Y型电路)

• 适用于V 25-B+C模块,复合型电涌保护器1+2级
• 适用于V 20-C模块,电涌保护器2级
• 横向和纵向电压保护电路

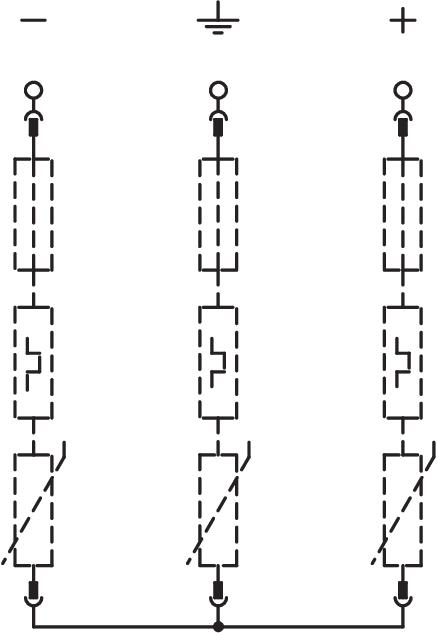

• Y型电路
• 电压保护水平DC:< 4.0 kV(Uoc max = 1000V DC,V20-C/0-440)
• 电压保护水平DC:< 3.0 kV(Uoc max = 900V DC,V25-B+C/0-385)
• 电压保护水平DC:< 2.6 kV(Uoc max = 600V DC,V50-B+C/0-280)
• 接线标记

应用:在PH模块和逆变器之间的光伏系统中。
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 1级和2级组合保护器
  • 保护设备,符合DIN EN 61643-11和IEC 61643-11
  • 从LPZ 0过渡到LPZ 1
  • 从LPZ 1过渡到LPZ 2
  • Installation electrotechnical expertise
技术资料

技术参数

保护等级 IP20

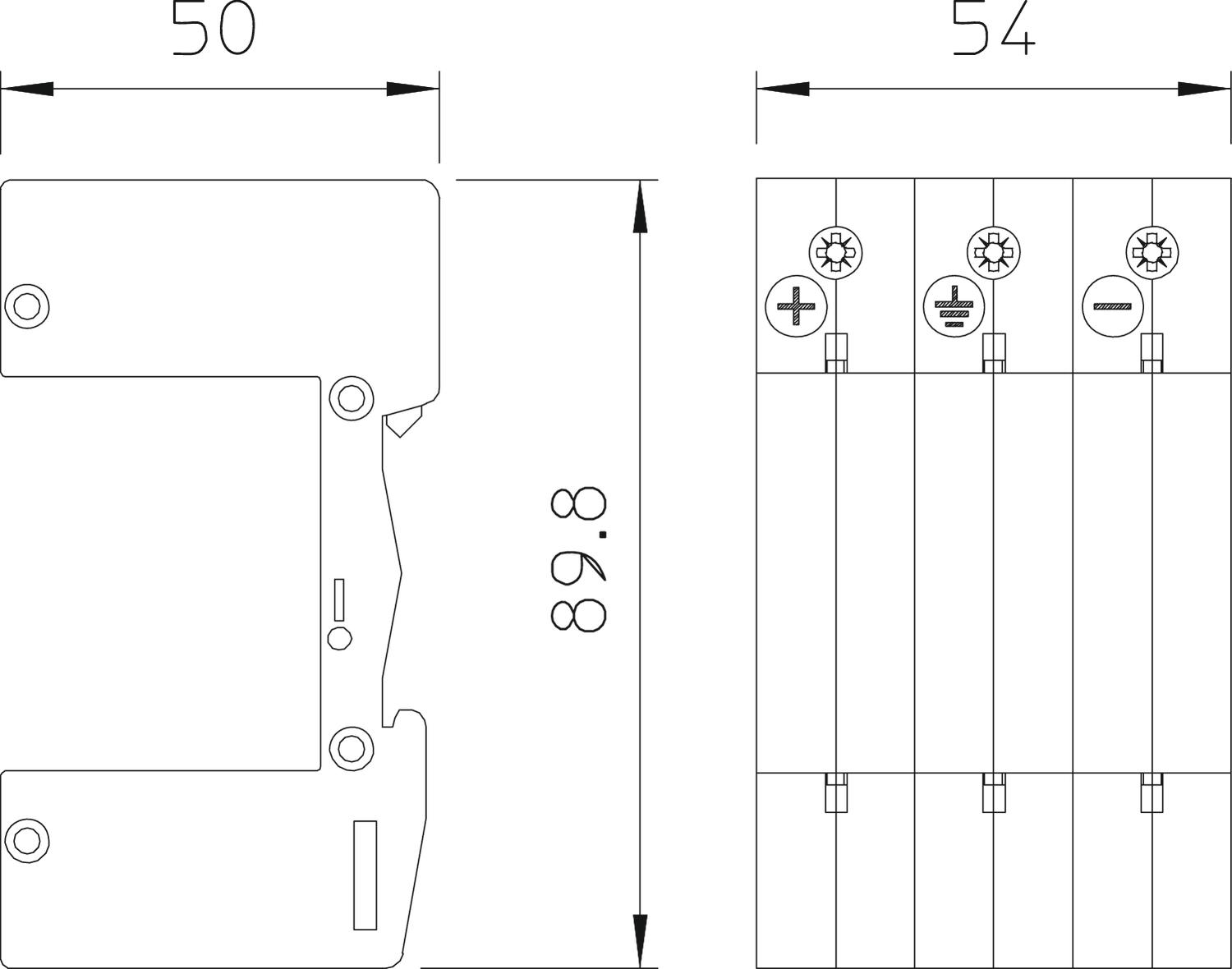

尺寸 Y-PH
最大刚性导线截面(实心/绞合) 35 mm²
最大工作温度 80 °C
最小刚性导线截面(实心/绞合) 2,5 mm²
最小工作温度 -40 °C
电极规格 3
规格 PV底座,Y型电路3极
所有型号

所有型号

型号 产品编码 数量
V20-C U-3PH-Y 5096647
1 个
