- 产品描述
-

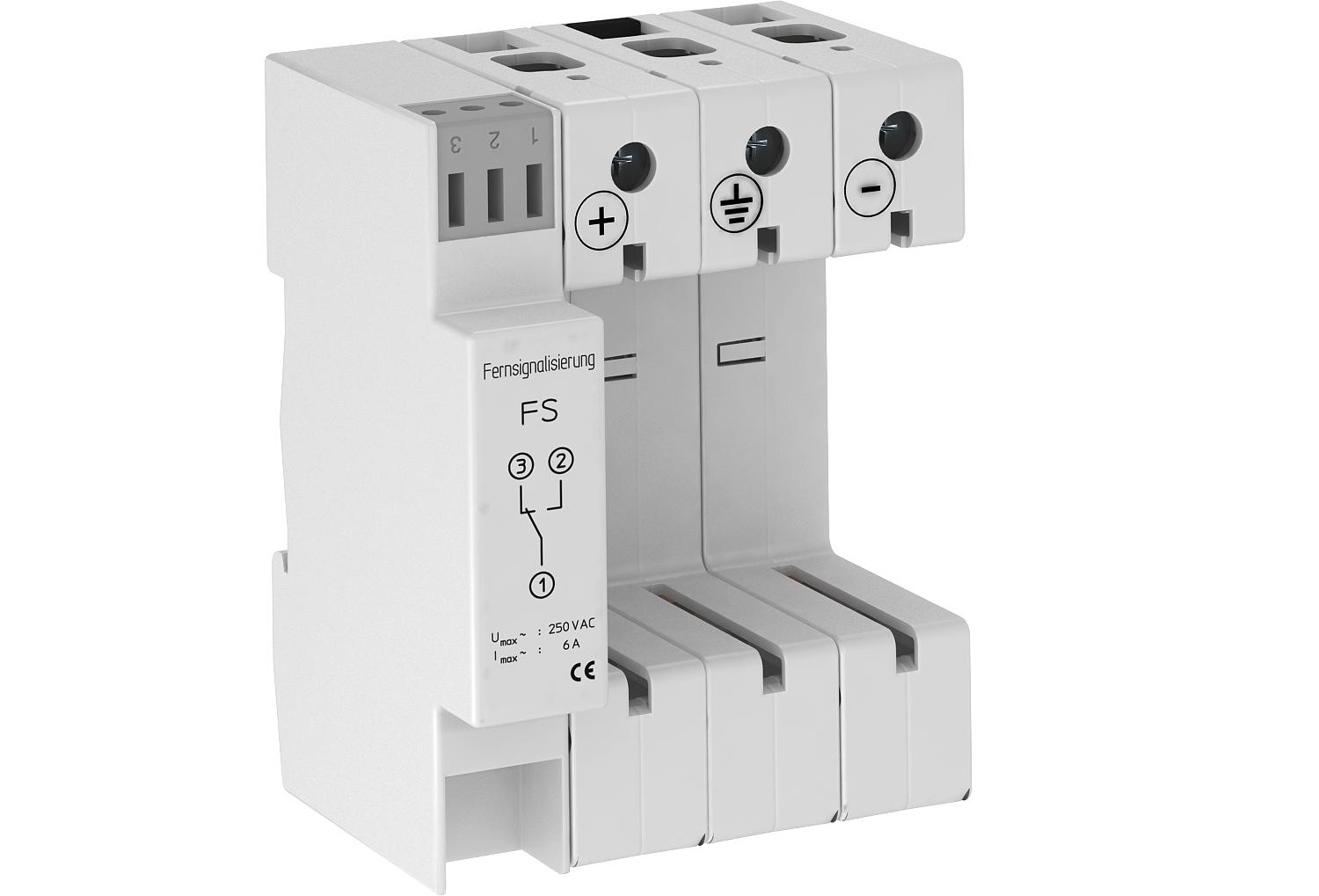

产品描述光伏系统的底座,最高 Uoc=1000V(Y型电路)
• 适用于V50和V 25-B+C模块,复合型电涌保护器1+2级
• 适用于V 20-C模块,电涌保护器2级
• 横向和纵向电压保护电路

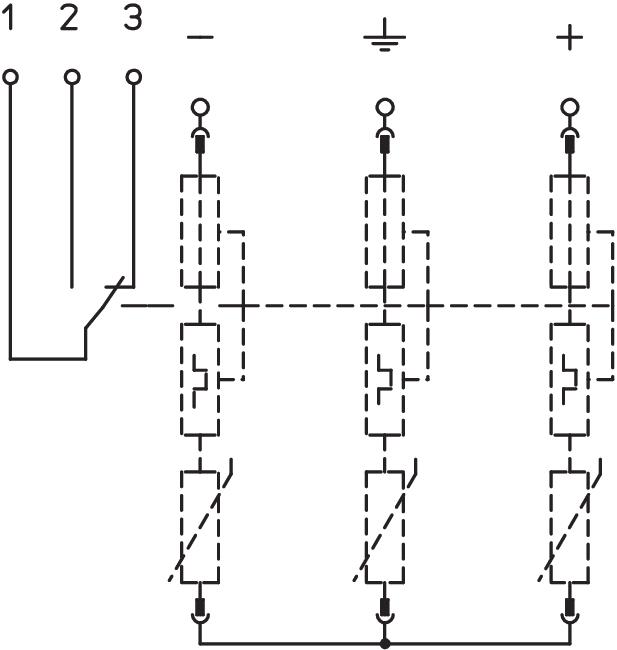

• Y型电路
• 电压保护水平DC:< 4.0 kV(Uoc max = 1000V DC,V20-C/0-440)
• 电压保护水平DC:< 3.0 kV(Uoc max = 900V DC,V25-B+C/0-385)
• 电压保护水平DC:< 2.6 kV(Uoc max = 600V DC,V50-B+C/0-280)
• 带遥信报警装置,用于远程监控和SPD运行状态的浮动切换触点
• 接线标记
应用:在PH模块和逆变器之间的光伏系统中。
- 技术资料
-
技术参数

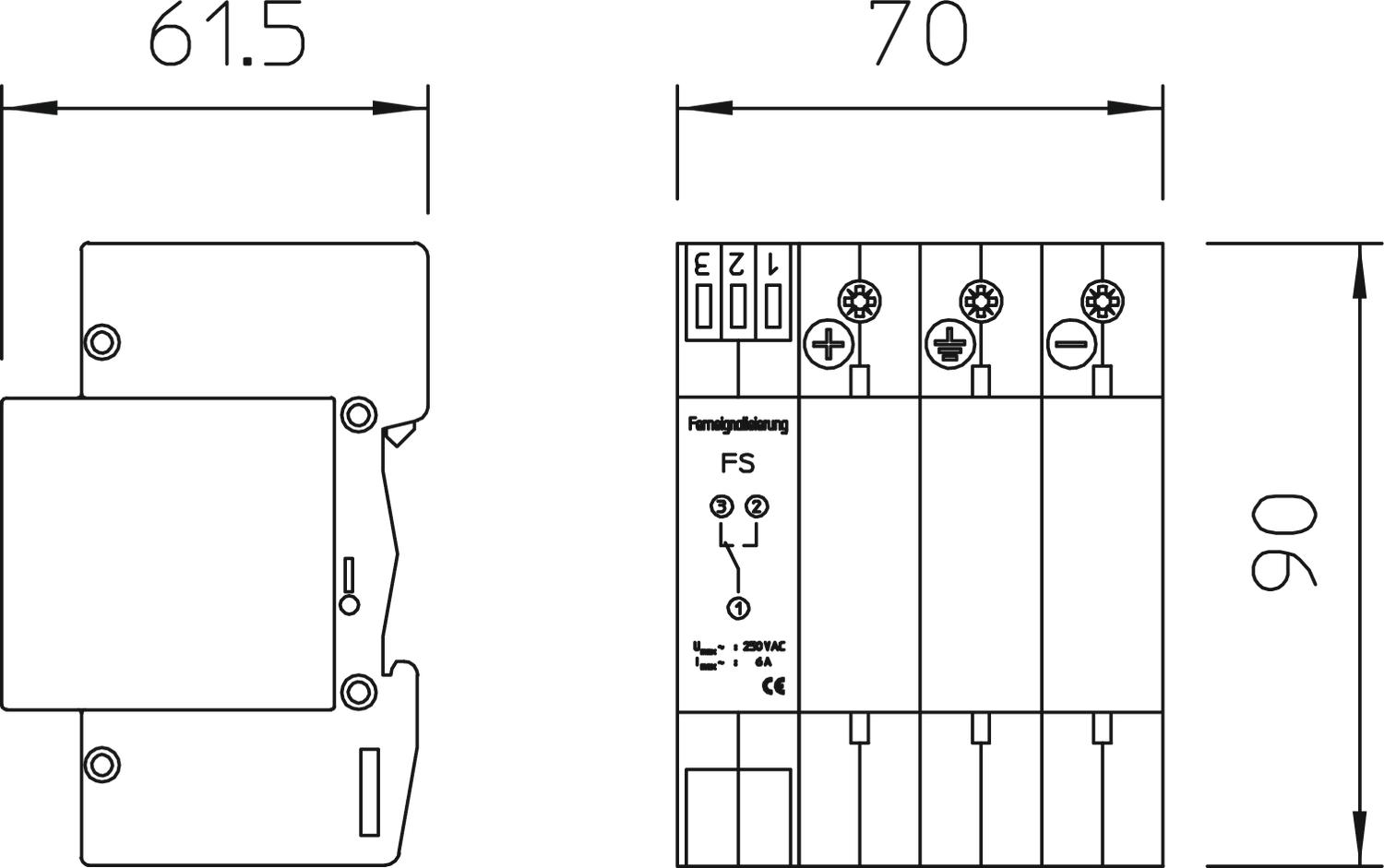

保护等级 IP20 尺寸 Y-PH DC 最大刚性导线截面(实心/绞合) 35 mm² 最大工作温度 80 °C 最小刚性导线截面(实心/绞合) 2,5 mm² 最小工作温度 -40 °C 电极规格 3 规格 PV底座,Y型电路3极,带遥信报警装置 遥信装置 是 - 所有型号
