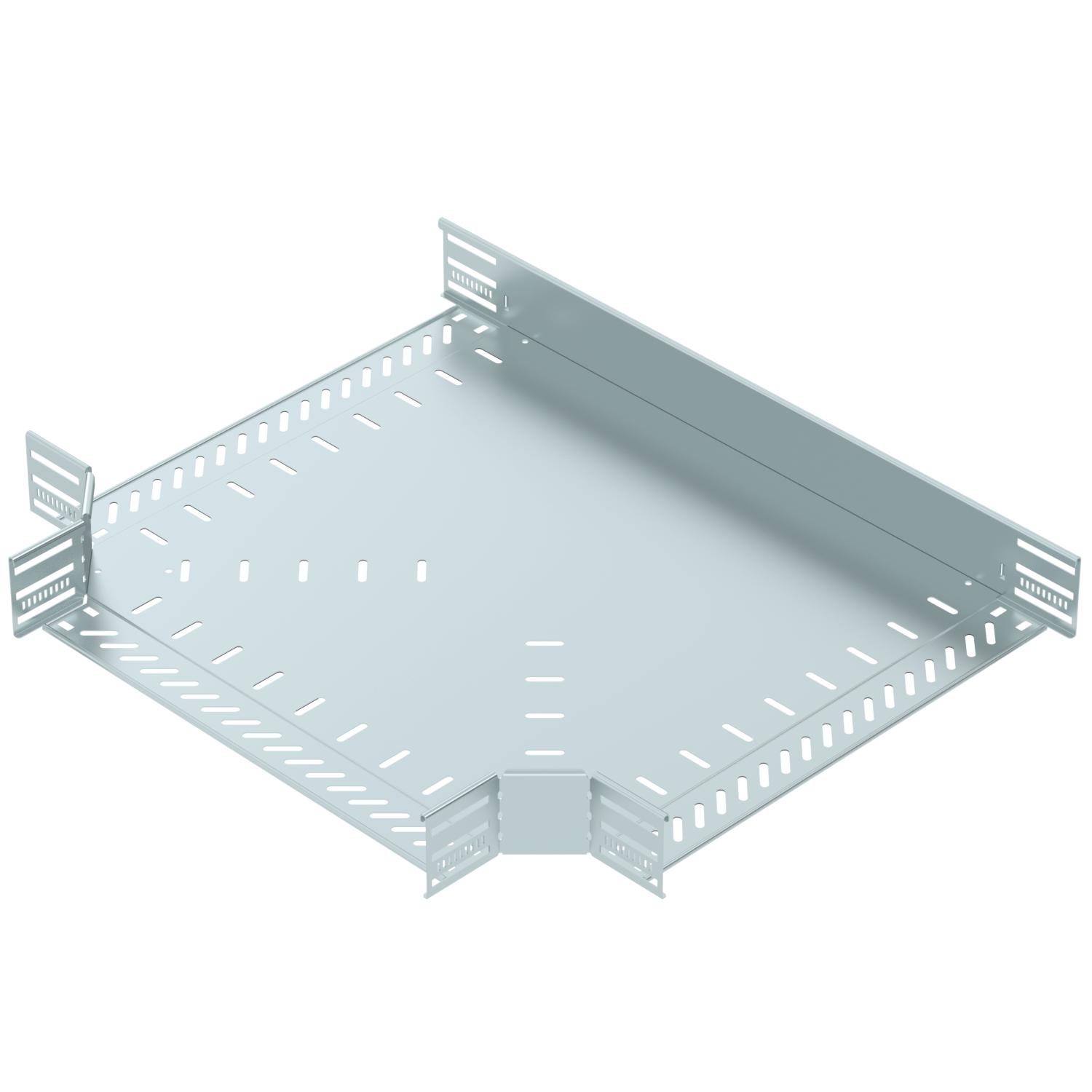

三通 85 FS

项目编号 6038218 | EAN码 4012197346966

带钢镀锌
产品描述

产品描述

三通,用于创建水平分支,适用于侧高85 mm的栅格式桥架。 使用双夹片进行无螺钉安装,或使用圆头螺钉 FRS 和组合螺母 M6 进行螺钉连接。 可在室内使用。 紧固材料必须单独订购。
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • UKCA Konformitätserklärung
技术资料

技术参数

NATO 穿孔样式
不锈钢,已酸洗
分路装置宽度 500 mm
功能维护
宽度 500 mm
导轨厚度 1,25 mm

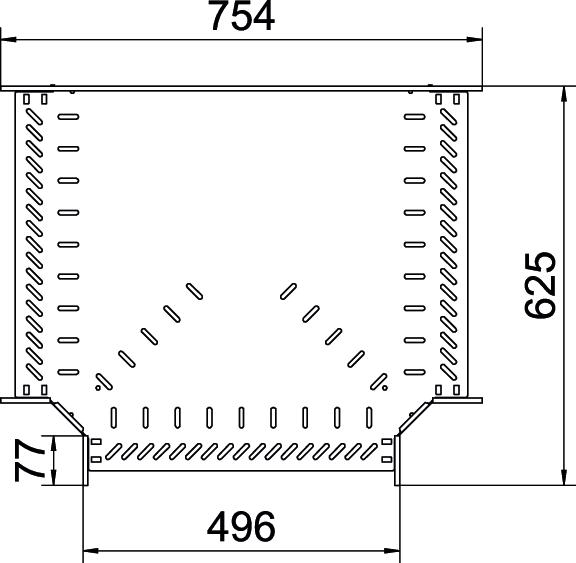

尺寸 85x500
尺寸 B 500 mm
推荐的螺钉数量 30 St.
最大温度范围 120 °C
最小温度范围 -20 °C
材料
板厚 1 mm
电缆拖链系统连接器类型 拧紧/夹紧
结构形式 水平三通
表面 带钢镀锌
连接件型号 集成连接件
长跨距规格
高度 85 mm
所有型号

所有型号

型号 宽度 材料 表面 产品编码 数量
RT 810 FS 100 mm 带钢镀锌 6038210
1 个
RT 820 FS 200 mm 带钢镀锌 6038212
1 个
RT 830 FS 300 mm 带钢镀锌 6038214
1 个
RT 840 FS 400 mm 带钢镀锌 6038216
1 个
RT 850 FS 500 mm 带钢镀锌 6038218
1 个
RT 860 FS 600 mm 带钢镀锌 6038220
1 个
附件

系统附件

产品 型号 产品编码 数量
三通盖板 FS 三通盖板 FS RTD 500 FS 6038610
1 个

安装附件

产品 型号 产品编码 数量
双夹片 A2 双夹片 A2 DOP A2 6035998
1 个
