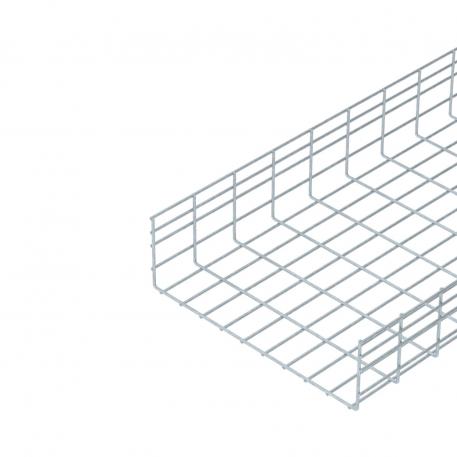

SGR 155 FT 重型网格桥架

项目编号 6003696 | EAN码 4012195382553

3000 mm
155 mm
6 mm
否
产品描述
产品描述

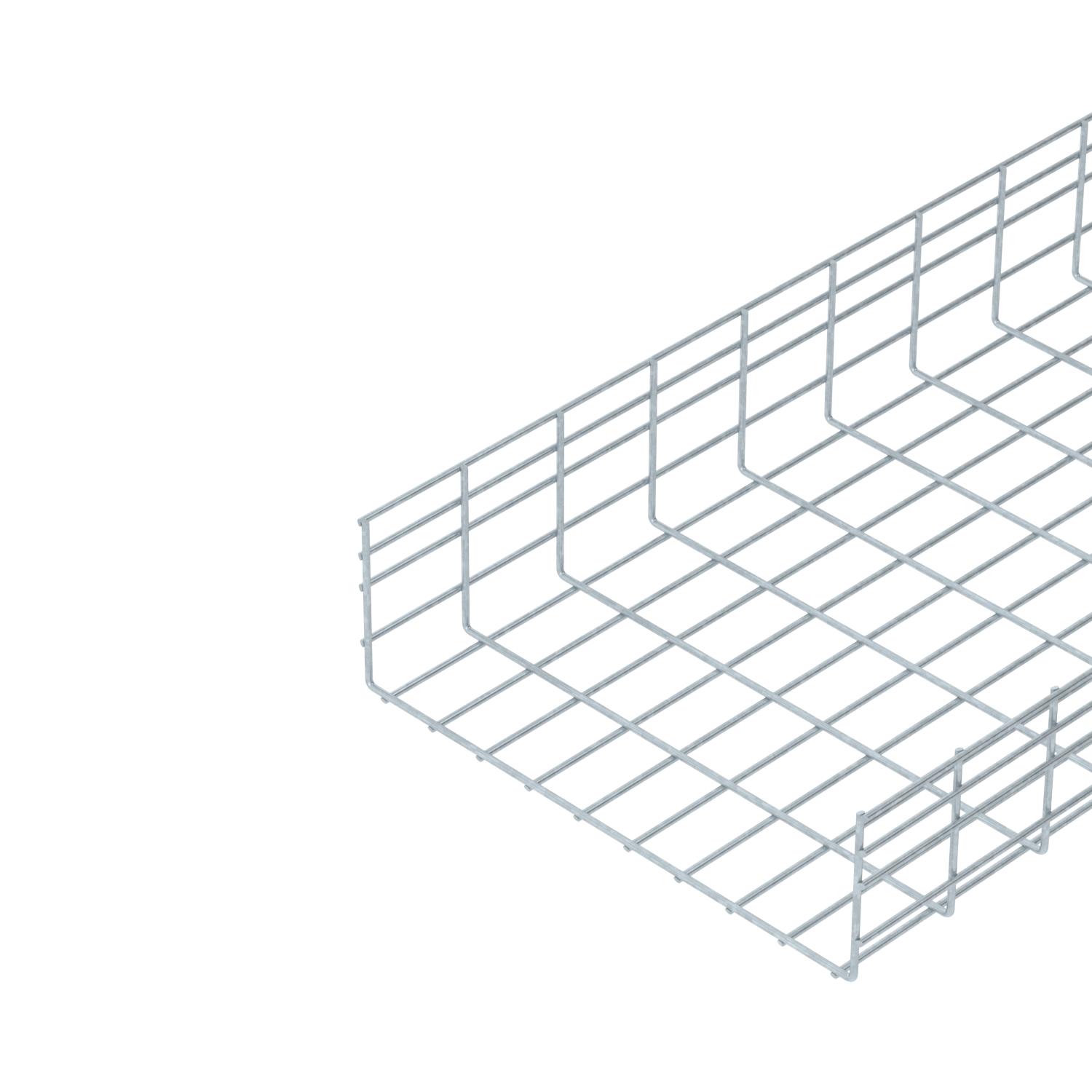

由点焊钢丝制成的网格式桥架，侧面高度为155毫米

屏蔽衰减，无盖板15 dB，带盖板25 dB。
  • Magnetic shield insulation
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 11,786 kg CO₂e / 1 米
一体式隔板 无
不锈钢，已酸洗 否
功能维护 否
可用截面 738 cm²
可用截面 73800 mm²
宽度 19,69 in
宽度 500 mm

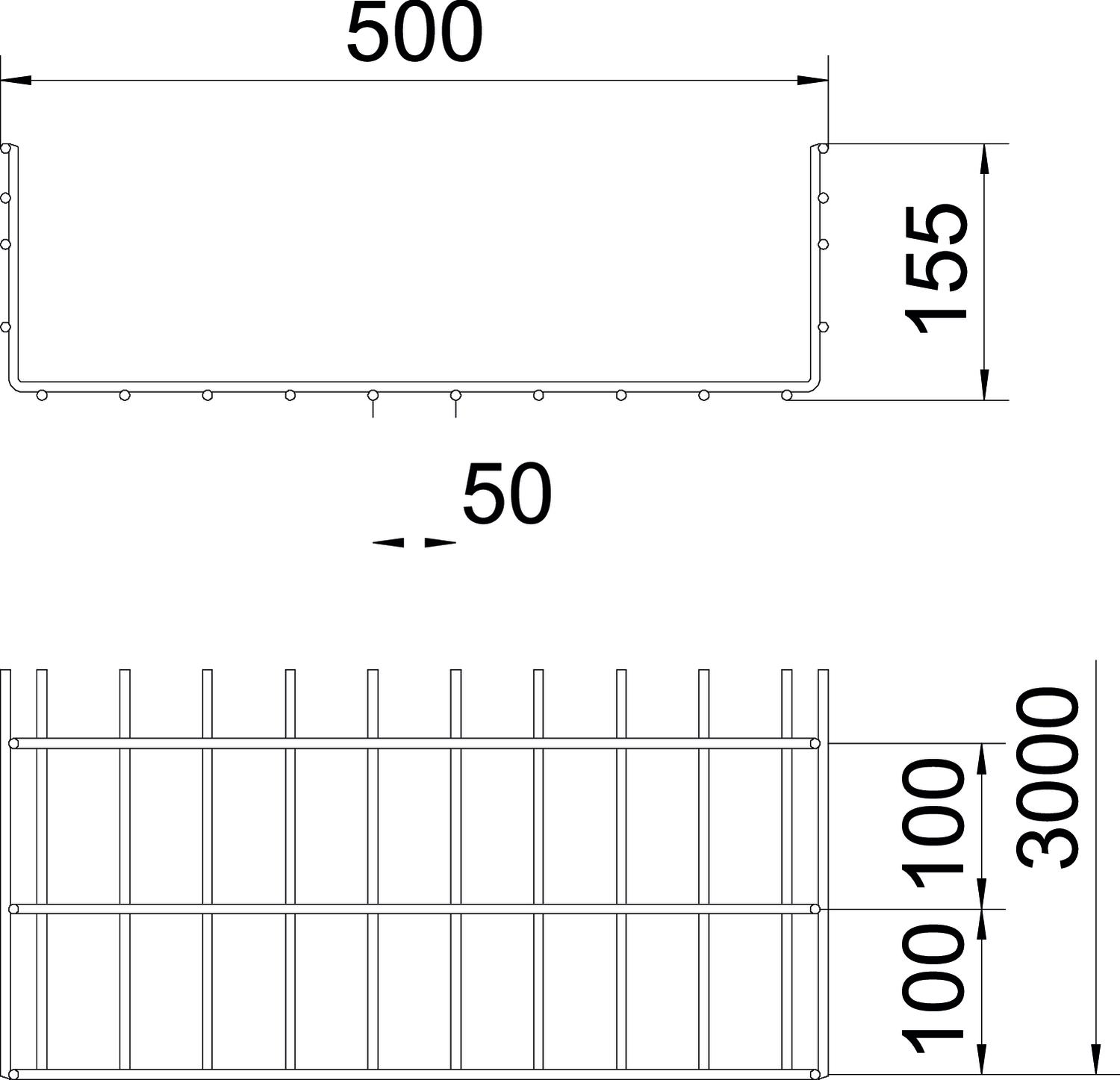

尺寸 155x500x3000
尺寸 B 500 mm
支撑距离1.5 m 2,6 kN/m
支撑间距 1.0m 4,5 kN/m
支撑间距2.0 m 1,6 kN/m
支撑间距2.0 m 1,15 kN/m
支撑间距3.0 m 1 kN/m
支撑间距3.5 m 0,92 kN/m
支撑间距4.0 m 0,65 kN/m
无螺纹连接件 否
材料 钢
电缆拖链系统连接器类型 拧紧
表面 热浸镀锌
轮廓形状 U形
载荷测试类型符合 IEC 61537 II 型
连接件型号 不带连接件
钢丝直径 6 mm
长度 3000 mm
长跨距规格 否
颜色 锌
高度 155 mm
高度 6,1 in

技术资料

载荷图，网格式桥架，型号SGR 105

载荷图，网格式桥架，型号SGR 105
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 功能维护 产品编码 数量
SGR 155 300 FT 3000 mm 300 mm 155 mm 6 mm 438 cm² 否 6003692
3 m
SGR 155 450 FT 3000 mm 450 mm 155 mm 6 mm 663 cm² 否 6003695
3 m
SGR 155 500 FT 3000 mm 500 mm 155 mm 6 mm 738 cm² 否 6003696
3 m
SGR 155 600 FT 3000 mm 600 mm 155 mm 6 mm 888 cm² 否 6003698
3 m
附件

系统附件

产品 型号 产品编码 数量
盖板，无孔DD 盖板，无孔DD DRLU 500 DD 6052668
3 m
连接件，FT 连接件，FT GUV 6 FT 6016573
20 个

安装附件

产品 型号 产品编码 数量
电缆出线板 FT 电缆出线板 FT KAB GR FT 6220142
10 个
保护套 保护套 SGR KS OR 6003758
500 个
