SKS 60 FS型线缆槽

项目编号 6056202 | EAN码 4012196060252

3000 mm
1.5 mm
带钢镀锌
产品描述
产品描述
SKS 60 = 重载托盘式桥架系统,侧高60 mm。
屏蔽衰减,无盖板20 dB,带盖板50 dB。
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • UKCA declaration of conformity
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 9,559 kg CO₂e / 1 米
Maß W 200 mm
NATO 穿孔样式
不锈钢,已酸洗
侧孔
功能维护
可用截面 11800 mm²
可用截面 118 cm²
地面安装孔
宽度 200 mm
宽度 8 in

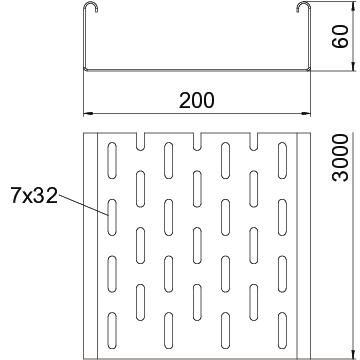

尺寸 60x200x3000
尺寸 60 x 200
尺寸 B 200 mm
带盖板
底部开孔 7 x 32
支撑距离1.5 m 2,65 kN/m
支撑间距2.0 m 1,8 kN/m
支撑间距2.0 m 1,15 kN/m
支撑间距3.0 m 0,5 kN/m
材料
板厚 1,5 mm
板厚 0,06 in
电缆拖链系统连接器类型 拧紧
表面 带钢镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 附带连接件
长度 3000 mm
长度 10 ft
长跨距规格
防火 功能完整性:标准支撑结构
附件 纵向连接件 RLVL 60
颜色
高度 2 in
高度 60 mm

技术资料

负载图,托盘式桥架SKS 60

负载图,托盘式桥架SKS 60
  • 允许电缆托盘/梯架负载,单位:kN/m,无人力负载 允许电缆托盘/梯架负载,单位:kN/m,无人力负载
  • 支撑隔距,单位:m 支撑隔距,单位:m
  • 在允许的允许的KN/m情况下的侧轨弯折,单位:mm 在允许的允许的KN/m情况下的侧轨弯折,单位:mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线,单位为 mm 带有电缆桥架/梯子宽度的负载曲线,单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 板厚 功能维护 材料 表面 产品编码 数量
SKS 610 FS 3000 mm 100 mm 1.5 mm 带钢镀锌 6056105
3 m
SKS 615 FS 3000 mm 150 mm 1.5 mm 带钢镀锌 6056156
3 m
SKS 620 FS 3000 mm 200 mm 1.5 mm 带钢镀锌 6056202
3 m
SKS 630 FS 3000 mm 300 mm 1.5 mm 带钢镀锌 6056296
3 m
SKS 640 FS 3000 mm 400 mm 1.5 mm 带钢镀锌 6056407
3 m
SKS 650 FS 3000 mm 500 mm 1.5 mm 带钢镀锌 6056504
3 m
SKS 660 FS 3000 mm 600 mm 1.5 mm 带钢镀锌 6056601
3 m
附件

系统附件

产品 型号 产品编码 数量
直线连接件,FS 直线连接件,FS RLVK 60 FS 6067093
10 个
底部连接件FS 底部连接件FS SSLB 200 FS 7070213
20 个
90°弯头 60 FS 90°弯头 60 FS RB 90 620 FS 6036564
1 个
延长三通 60 FS 延长三通 60 FS RAA 620 FS 6042115
1 个
T型件60 FS T型件60 FS RT 620 FS 6038104
1 个
水平交叉60FS 水平交叉60FS RK 620 FS 7027313
1 个
盖板,带螺旋扣,FS 盖板,带螺旋扣,FS DRL 200 FS 6052207
3 m
隔板60 FS 隔板60 FS TSG 60 FS 6062068
3 m
90°弯头 60 FS 90°弯头 60 FS RB 90 620 FS 6043224
1 个
