SKS 60 FS型线缆槽
项目编号 6056296 | EAN码 4012196060313
- 产品描述
-
产品描述
SKS 60 = 重载托盘式桥架系统，侧高60 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
-
- 技术资料
-
技术参数

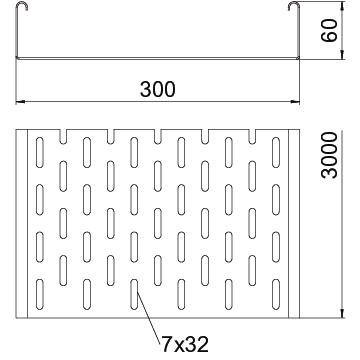

CO₂ 足迹 (GWP) 从摇篮到大门 0,925 kg CO₂e / 1 米 Maß W 300 mm NATO 穿孔样式 否 不锈钢，已酸洗 否 侧孔 是 功能维护 是 可用截面 178 cm² 可用截面 17800 mm² 地面安装孔 是 宽度 300 mm 宽度 12 in 尺寸 60 x 300 尺寸 60x300x3000 尺寸 B 300 mm 带盖板 否 底部开孔 7 x 32 支撑距离1.5 m 2,65 kN/m 支撑间距2.0 m 1,8 kN/m 支撑间距2.0 m 1,15 kN/m 支撑间距3.0 m 0,5 kN/m 材料 钢 板厚 1,5 mm 板厚 0,06 in 电缆拖链系统连接器类型 拧紧 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 附带连接件 长度 10 ft 长度 3000 mm 长跨距规格 否 防火 功能完整性：标准支撑结构 附件 纵向连接件 RLVL 60 颜色 锌 高度 2 in 高度 60 mm 技术资料
负载图，托盘式桥架SKS 60
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
所有型号
-
系统附件
产品 型号 产品编码 数量
直线连接件，FS
RLVK 60 FS 6067093 10 个

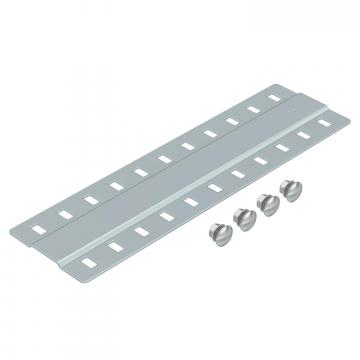

底部连接件FS
SSLB 300 FS 7070217 20 个
90°弯头 60 FS
RB 90 630 FS 6036566 1 个
延长三通 60 FS
RAA 630 FS 6042117 1 个
T型件60 FS
RT 630 FS 6038106 1 个
水平交叉60FS
RK 630 FS 7027315 1 个
盖板，带螺旋扣，FS
DRL 300 FS 6052304 3 m
隔板60 FS
TSG 60 FS 6062068 3 m
90°弯头 60 FS
RB 90 630 FS 6043232 1 个 - 下载
-
符合UK标准声明 SKS 630 FS / 6056296 , 0.14MB , pdfREACH 符合性声明 SKS 630 FS / 6056296 , 0.12MB , pdfRoHS 符合性声明 SKS 630 FS / 6056296 , 0.12MB , pdf
